Pump Grundfos catalogue là gì? Trong quá trình thiết kế hệ thống cấp nước, HVAC hay PCCC, việc lựa chọn thiết bị không chỉ dừng lại ở thương hiệu. Khi được yêu cầu sử dụng bơm Grundfos – một "ông lớn" trong ngành bơm toàn cầu – thách thức thực sự mới bắt đầu. Bạn có thể dễ dàng tìm thấy một cuốn pump Grundfos catalogue dày hàng trăm trang, nhưng làm sao để không bị "ngợp" giữa rừng thông số?

Vấn đề thường gặp là người phụ trách kỹ thuật hoặc mua hàng thường chỉ nhìn vào công suất (kW) hoặc model chung chung. Việc đọc sai thông số hoặc bỏ qua các biểu đồ hiệu suất có thể dẫn đến hậu quả nghiêm trọng: bơm chạy không đúng điểm làm việc, gây lãng phí điện năng, thậm chí làm hỏng hệ thống chỉ sau thời gian ngắn vận hành. Bài viết này sẽ cung cấp "chiếc chìa khóa" giúp bạn đọc hiểu và làm chủ catalogue Grundfos một cách chuyên nghiệp nhất.

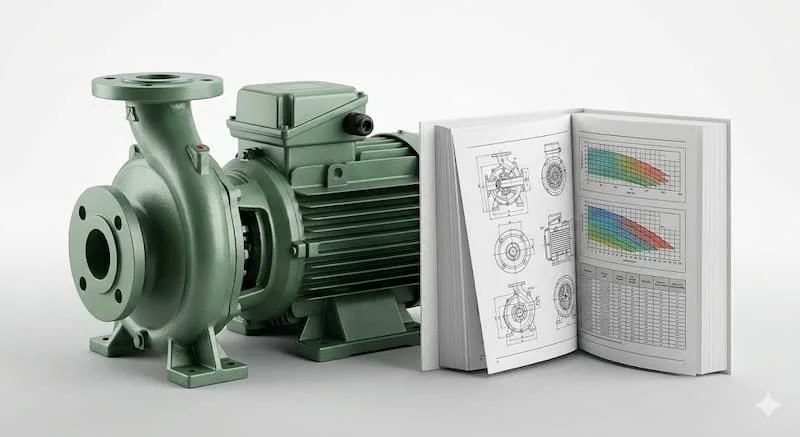

Pump Grundfos catalogue là gì?

Về mặt kỹ thuật, pump Grundfos catalogue là bộ tài liệu kỹ thuật tổng hợp toàn diện, cung cấp dữ liệu định lượng và định tính về các dòng máy bơm của hãng. Tuy nhiên, dưới góc nhìn chuyên gia, đây được coi là "ngôn ngữ chung" giữa nhà sản xuất và kỹ sư vận hành.

Tài liệu này không chỉ đơn thuần liệt kê sản phẩm. Nó là sự kết tinh của các kết quả thử nghiệm trong phòng thí nghiệm về thủy lực, độ bền vật liệu và hiệu suất năng lượng. Một cuốn catalogue chuẩn sẽ giúp bạn trả lời câu hỏi: "Liệu model này có hoạt động ổn định trong điều kiện thực tế của tôi hay không?" thay vì chỉ dựa vào những lời quảng cáo cảm tính.

Catalogue chứa những thông tin cốt lõi nào?

Khi lật mở bất kỳ phần nào trong bơm Grundfos catalogue, bạn cần tập trung vào 5 nhóm thông tin "sống còn" sau đây:

• Model sản phẩm & Code: Tên định danh cụ thể (ví dụ: CR 10-5) giúp xác định dòng bơm và số tầng cánh.

• Thông số kỹ thuật vật lý: Bao gồm vật liệu đầu bơm (gang, inox 304/316), loại phớt máy bơm (Mechanical seal) và tiêu chuẩn mặt bích.

• Biểu đồ hiệu suất (Performance Curves): Đây là "linh hồn" của catalogue, biểu thị mối quan hệ giữa lưu lượng ($Q$) và cột áp ($H$).

• Kích thước lắp đặt (Dimensions): Bản vẽ CAD chi tiết giúp đội thi công bố trí không gian trạm bơm chính xác.

• Ứng dụng và giới hạn vận hành: Nhiệt độ chất lỏng tối đa, áp suất làm việc tối đa (PN) và độ nhớt cho phép.

Insight: Hãy coi catalogue là một "bản đồ" dẫn đường. Nếu không biết đọc bản đồ, bạn rất dễ đưa hệ thống của mình vào "ngõ cụt" của sự hỏng hóc và lãng phí.

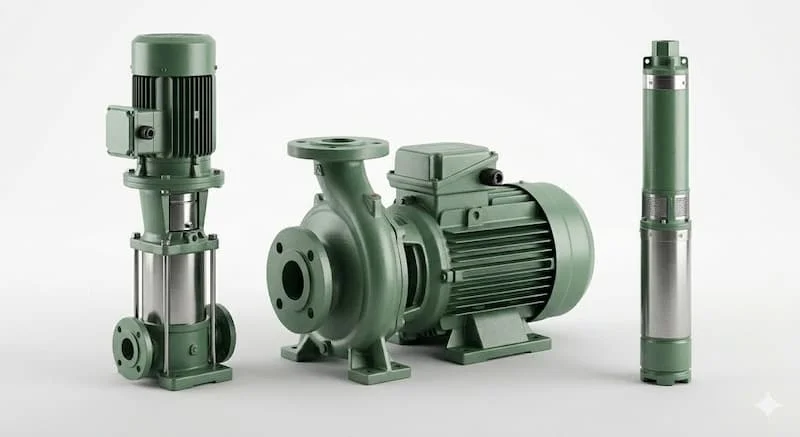

Các dòng bơm phổ biến trong Grundfos catalogue

Grundfos sở hữu dải sản phẩm cực kỳ rộng. Việc phân loại giúp bạn thu hẹp phạm vi tìm kiếm trong catalogue nhanh chóng:

Bơm ly tâm trục đứng và trục ngang (CR, NB, NK)

Dòng CR là niềm tự hào của Grundfos với khả năng biến hóa đa dạng. Catalogue dòng CR thường tập trung vào các ứng dụng áp lực cao, xử lý nước công nghiệp và nồi hơi. Trong khi đó, dòng NB (liền trục) và NK (rời trục) lại là "ngựa thồ" cho các hệ thống cấp nước đô thị nhờ lưu lượng cực lớn.

Bơm tăng áp và dân dụng (CM, CMB, SCALA)

Trong bơm Grundfos catalogue dành cho phân khúc tòa nhà, các dòng CM và CMB nổi bật với thiết kế nhỏ gọn. Tài liệu này thường nhấn mạnh vào độ ồn thấp và khả năng tích hợp biến tần để duy trì áp suất ổn định cho căn hộ hoặc biệt thự.

Bơm chìm giếng khoan (SP)

Dòng SP là chuyên gia về khai thác nước ngầm. Catalogue của chúng chứa các bảng tra về độ sâu hút, đường kính giếng và đặc biệt là khả năng chống ăn mòn trong môi trường nước có cát hoặc khoáng chất.

Bơm tuần hoàn HVAC (UPS, MAGNA)

Đây là thiết bị không thể thiếu trong hệ thống điều hòa trung tâm và nước nóng. Điểm khác biệt trong catalogue dòng này là các thông số về chỉ số hiệu năng năng lượng (EEI) và các chế độ điều khiển thông minh.

Cách đọc thông số trong catalogue Grundfos như chuyên gia

Để không chọn sai, bạn cần nắm vững "bộ tứ" thông số sau:

1. Lưu lượng (Flow rate - $Q$): Thể tích chất lỏng bơm vận chuyển được trong một đơn vị thời gian ($m^3/h$ hoặc $l/s$).

2. Cột áp (Head - $H$): Độ cao mà bơm có thể đẩy nước lên, hoặc áp suất mà bơm tạo ra ($m$ hoặc $bar$).

3. Công suất (Power - $P$): Gồm công suất trục bơm ($P_2$) và công suất tiêu thụ điện ($P_1$). Đừng nhầm lẫn giữa hai giá trị này.

4. Hiệu suất (Efficiency - $\eta$): Tỉ lệ giữa năng lượng hữu ích truyền cho chất lỏng và năng lượng tiêu thụ.

Tại sao phải đọc biểu đồ pump curve?

Thông số ghi trên nhãn máy thường là thông số cực đại ($Q_{max}$, $H_{max}$). Thực tế, bơm luôn hoạt động tại một điểm giao thoa giữa đường đặc tính bơm và đường đặc tính hệ thống. Nếu không xem biểu đồ trong catalogue, bạn sẽ không biết liệu tại cột áp 50m, bơm còn đủ lưu lượng $10m^3/h$ như yêu cầu hay không.

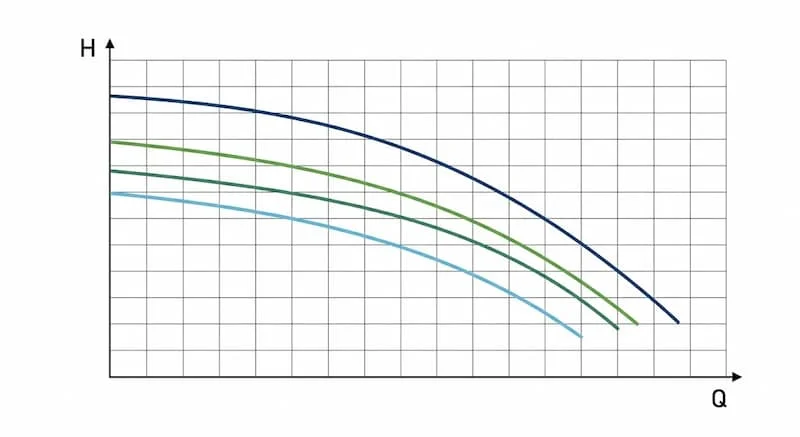

Hiểu biểu đồ hiệu suất (Pump Curve) chuyên sâu

Khi nhìn vào một trang đồ thị trong bơm Grundfos catalogue, bạn sẽ thấy 3 đường chính:

• Đường $QH$: Trục đứng ($Y$) là cột áp, trục ngang ($X$) là lưu lượng. Đường này dốc xuống: lưu lượng càng tăng thì cột áp càng giảm.

• Đường Công suất ($P$): Thường tăng dần khi lưu lượng tăng.

• Đường Hiệu suất ($\eta$): Có hình dạng như một quả đồi. Đỉnh của quả đồi chính là BEP (Best Efficiency Point) – điểm làm việc tối ưu.

Lời khuyên từ chuyên gia: Luôn chọn model sao cho điểm làm việc dự kiến nằm trong khoảng $80\% - 110\%$ của BEP. Điều này giúp bơm chạy êm nhất, ít rung lắc và tiết kiệm điện nhất.

So sánh các dòng bơm Grundfos phổ biến

Khi nào bạn cần dùng đến catalogue Grundfos?

Catalogue không chỉ dành cho lúc mua hàng. Nó đồng hành cùng dự án qua nhiều giai đoạn:

1. Giai đoạn thiết kế: Kỹ sư căn cứ vào biểu đồ để tính toán tổn thất áp lực và chọn model phù hợp nhất.

2. Giai đoạn báo giá: Đảm bảo model được chào thầu khớp chính xác với yêu cầu kỹ thuật của chủ đầu tư.

3. Giai đoạn lắp đặt & nghiệm thu: Dùng để kiểm tra kích thước ống, kiểu kết nối và thông số dòng điện motor.

4. Giai đoạn bảo trì: Tra cứu mã linh kiện (Spare parts) để thay thế đúng chủng loại.

Những sai lầm "chí mạng" khi đọc catalogue

• Chỉ nhìn vào công suất motor: Hai cái bơm cùng $5.5kW$ nhưng một cái đẩy cao, một cái lưu lượng lớn. Chọn sai sẽ làm cháy motor hoặc bơm không lên nước.

• Bỏ qua nhiệt độ chất lỏng: Nhiều người dùng bơm nước lạnh cho nước nóng khiến phớt bị hỏng ngay lập tức.

• Không kiểm tra NPSH: Nếu điểm lắp đặt quá cao so với nguồn nước mà không kiểm tra thông số NPSH trong catalogue, bơm sẽ bị hiện tượng xâm thực (cavitation), gây ồn và rỗ cánh bơm.

Checklist chọn bơm nhanh từ catalogue

Để tối ưu hóa thời gian và đảm bảo độ chính xác, hãy điền vào checklist sau trước khi mở catalogue:

• [ ] Lưu lượng cần thiết ($Q$): ............ $m^3/h$

• [ ] Cột áp tổng ($H$): ............ $m$

• [ ] Tính chất chất lỏng: (Nước sạch, nước thải, hóa chất, hay thực phẩm?)

• [ ] Nhiệt độ hoạt động: ............ $^\circ C$

• [ ] Điện áp nguồn: (1 pha 220V hay 3 pha 380V?)

• [ ] Môi trường lắp đặt: (Trong nhà, ngoài trời hay dưới hầm?)

FAQ về Pump Grundfos Catalogue

1. Tôi có thể tìm tải Pump Grundfos catalogue ở đâu chính xác nhất?

Bạn nên truy cập trực tiếp vào trung tâm dữ liệu Grundfos Product Center trên website chính hãng hoặc liên hệ các nhà phân phối ủy quyền tại Việt Nam để nhận bản cập nhật mới nhất.

2. Tại sao biểu đồ trong catalogue và thực tế lại khác nhau?

Biểu đồ trong catalogue được đo trong điều kiện tiêu chuẩn (nước sạch, nhiệt độ $20^\circ C$). Nếu bạn bơm chất lỏng đặc hơn hoặc ở cao độ lớn, đường đặc tính sẽ thay đổi.

3. Làm sao để biết catalogue tôi đang xem là bản cũ hay mới?

Hãy kiểm tra mã ấn bản (Publication date) ở trang bìa sau. Grundfos thường cập nhật catalogue định kỳ khi có sự cải tiến về vật liệu hoặc hiệu suất motor (từ IE2 lên IE3, IE4).

Kết luận

Cuốn bơm Grundfos catalogue không chỉ là một tập tài liệu, nó là nền tảng kỹ thuật đảm bảo cho sự vận hành ổn định của cả một hệ thống lớn. Việc hiểu sâu về cách đọc biểu đồ, tra cứu thông số và nhận diện các dòng máy sẽ giúp bạn tiết kiệm được hàng chục triệu đồng tiền điện và chi phí sửa chữa sau này.
