Nối ren ngoài 90 là gì?

Nối ren ngoài 90 là gì? Trong quá trình thi công và lắp đặt mạng lưới cơ điện, không ít kỹ sư và thợ kỹ thuật từng rơi vào tình huống oái oăm: đường ống nước hoặc khí nén cần bẻ góc đổi hướng đột ngột 90 độ nhưng khoảng không gian thi công lại quá chật hẹp, không đủ để uốn cong ống hoặc lắp các đoạn nối cồng kềnh. Hậu quả là mối nối vừa vặn xong đã xuất hiện hiện tượng rò rỉ lưu chất chỉ sau vài ngày vận hành do chọn sai loại ren hoặc không tương thích vật liệu.

Lựa chọn đúng nối ren ngoài phi 90 chính là giải pháp tối ưu giúp hệ thống đường ống dễ dàng thi công trong không gian hẹp, đảm bảo độ kín tuyệt đối và mang lại sự thuận tiện tối đa khi cần bảo trì, thay thế thiết bị.

Nối ren ngoài phi 90 – Phụ kiện nhỏ nhưng ảnh hưởng lớn đến độ kín của hệ thống

Việc bố trí các điểm chuyển hướng dòng chảy đòi hỏi sự chính xác cơ khí cực cao để không làm sụt áp dòng lưu chất. Một sai lệch nhỏ trong khâu chọn phụ kiện sẽ phá vỡ toàn bộ kết cấu mối ghép.

Sử dụng nối ren ngoài phi 90 đúng tiêu chuẩn kỹ thuật giúp cố định góc bẻ vuông góc vững chắc, triệt tiêu hoàn toàn rủi ro rò rỉ nước hay khí nén, đồng thời giúp hệ thống vận hành trơn tru và bền bỉ theo thời gian.

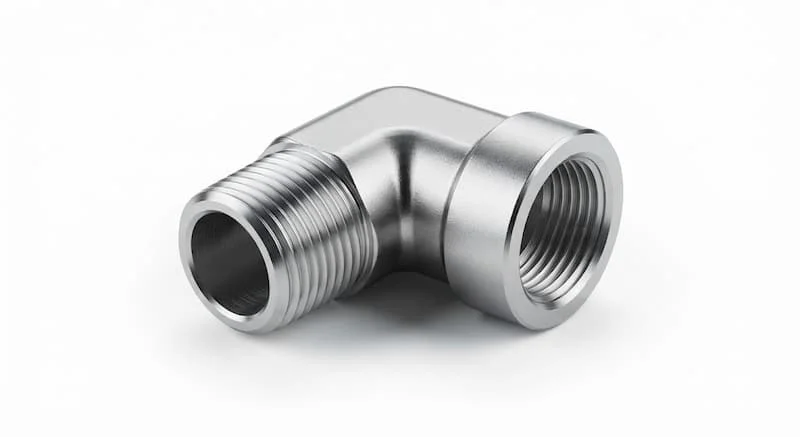

Nối ren ngoài 90 là gì?

Nối ren ngoài 90 là phụ kiện đường ống có góc chuyển hướng 90°, trong đó một đầu hoặc cả hai đầu được gia công ren ngoài để kết nối với các phụ kiện hoặc thiết bị có ren trong.

Phụ kiện này đóng vai trò thay đổi phương chuyển động của dòng chảy một cách mượt mà, giúp tiết kiệm không gian lắp đặt tối đa và tạo ra mối nối có thể tháo lắp linh hoạt khi cần kiểm tra định kỳ. Bạn có thể dễ dàng ứng dụng nối ren ngoài phi 90 trong các hệ thống cấp nước sinh hoạt, trạm bơm, bộ lọc nước đầu nguồn, đường ống khí nén nhà xưởng hay các dây chuyền công nghiệp chuyên dụng.

Cấu tạo và nguyên lý hoạt động của nối ren ngoài phi 90

Các bộ phận cấu thành cơ bản:

• Thân cút 90°: Khối định hình góc bẻ vuông góc chịu lực chính cho dòng chảy.

• Đầu ren ngoài: Gờ ren tiện nổi tiêu chuẩn để vặn khớp vào lỗ ren trong.

• Đầu nối còn lại: Có thể là đầu ren trong, đầu ren ngoài, đầu dán keo hoặc đầu hàn nhiệt tùy theo quy cách thiết kế.

• Bề mặt làm kín: Các rãnh ren bám khít tạo độ bám dính chắc chắn.

Nguyên lý hoạt động:

Khi lắp đặt, phần ren ngoài được vặn xoáy vào chi tiết ren trong tương ứng. Lực siết cơ học kết hợp với băng tan PTFE hoặc keo khóa ren chuyên dụng giúp lấp đầy mọi vi khe hở, cho phép dòng lưu chất đổi hướng vuông góc 90 độ một cách hoàn hảo mà vẫn duy trì áp suất ổn định.

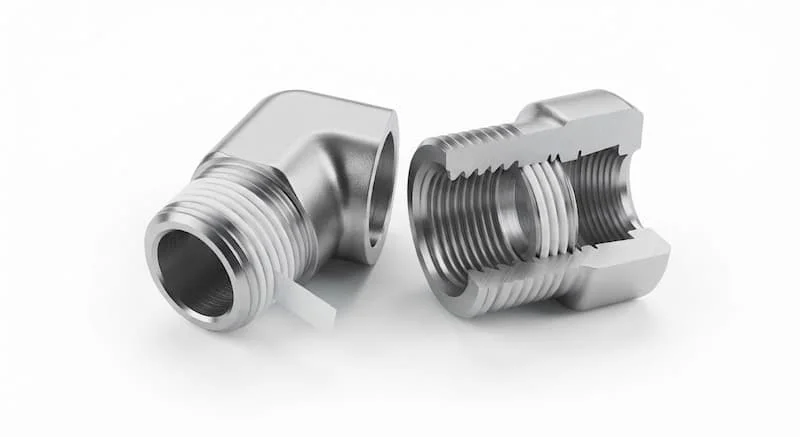

Phân tích chuyên sâu: Phân loại, thông số và so sánh

Các loại nối ren ngoài phi 90 phổ biến

• Phân loại theo vật liệu: Nhựa PVC, uPVC, PPR, đồng thau nguyên chất, Inox 304, Inox 316 và thép mạ kẽm.

• Phân loại theo kiểu kết nối: Ren ngoài - ren trong, ren ngoài - ren ngoài, ren ngoài - dán keo PVC, và ren ngoài - hàn nhiệt PPR.

Thông số kỹ thuật quan trọng cần quan tâm

• Kích thước ren: Quy ước theo Inch hoặc DN (ví dụ:

  1/2" tương đương DN15, 3/4" tương đương DN20, 1" tương đương DN25).

• Tiêu chuẩn ren: Hệ ren song song BSP hoặc hệ ren côn NPT.

• Áp suất làm việc (PN) và nhiệt độ: Giới hạn chịu tải của vật liệu (PN10, PN16, PN25).

So sánh nối ren ngoài phi 90 với các phương pháp đổi hướng khác

Kết luận: Chọn nối ren khi cần giao tiếp với thiết bị tháo rời; chọn cút keo/hàn khi muốn cố định đường ống thẳng dài vĩnh viễn.

Vì sao cần chọn đúng tiêu chuẩn ren?

Việc chọn sai tiêu chuẩn (như lắp lẫn ren BSP của Anh và ren NPT của Mỹ) sẽ làm mòn chân ren, gây rò rỉ áp suất nghiêm trọng, tốn kém chi phí bảo trì. Hệ ren BSP có góc ren 55 độ, trong khi NPT có góc ren 60 độ, hoàn toàn không tương thích để vặn ép trực tiếp với nhau.

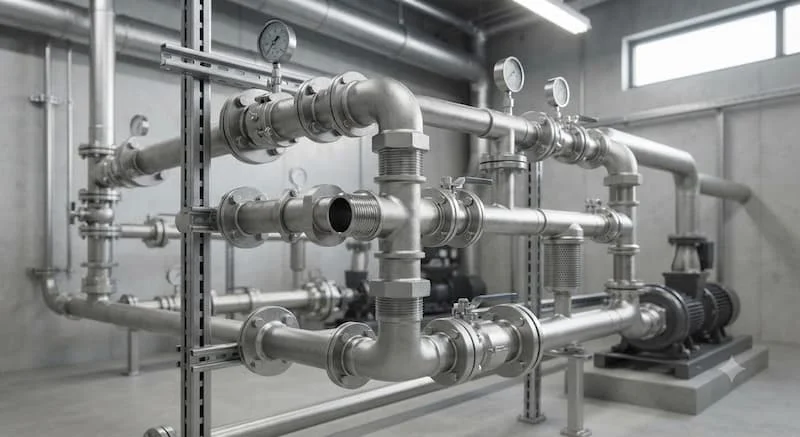

Ứng dụng thực tế và những sai lầm thường gặp

Sản phẩm hiện diện trong mọi công trình xây dựng hiện đại:

• Cấp nước & Lọc nước: Kết nối máy bơm, bình nước nóng, hệ thống lọc tổng.

• Khí nén & Hơi nóng: Mạng lưới ống dẫn khí nhà xưởng, bẫy hơi công nghiệp.

• Hóa chất & Dầu khí: Đường ống dẫn dung môi, dầu thủy lực.

• HVAC & PCCC: Hệ thống điều hòa không khí và ống cứu hỏa nhà xưởng.

Những sai lầm phổ biến khi sử dụng:

• Chọn sai kích thước hoặc sai tiêu chuẩn ren dẫn đến không vặn khớp được.

• Không quấn đủ băng tan PTFE khiến hệ thống bị xì khí, rò rỉ nước.

• Siết quá lực làm nứt vỡ ren trong của thiết bị kết nối.

Hướng dẫn lựa chọn và lắp đặt chuẩn kỹ thuật

Checklist lựa chọn nối ren ngoài phi 90 phù hợp:

✓ Xác định chính xác loại lưu chất (nước sạch, hóa chất, khí, hơi).

✓ Kiểm tra áp suất làm việc tối đa của hệ thống ($PN$).

✓ Đánh giá giới hạn nhiệt độ dòng chảy.

✓ Đo đạc kích thước đường ống và chọn đúng quy cách (DN15, DN20...).

✓ Lựa chọn đúng tiêu chuẩn ren (BSP hoặc NPT).

✓ Chọn vật liệu phù hợp (Đồng, Inox, PVC hay PPR).

✓ Đảm bảo không gian lắp đặt thực tế thuận lợi.

✓ Ưu tiên các thương hiệu vật tư ngành nước uy tín, có đầy đủ chứng chỉ chất lượng.

Hướng dẫn lắp đặt nối ren ngoài phi 90 đúng cách:

1. Kiểm tra ren: Rà soát kỹ phần nối ren ngoài phi 90, đảm bảo không có bavia hay dị vật.

2. Làm sạch bề mặt: Lau khô hoàn toàn khu vực ren trước khi thao tác.

3. Quấn băng tan PTFE: Quấn chặt tay từ 5 đến 7 vòng theo chiều kim đồng hồ (cùng chiều vặn ren).

4. Siết đúng lực: Vặn khớp ren bằng tay trước, sau đó dùng cờ lê siết lực vừa đủ chặt, tránh quá tay.

5. Kiểm tra độ kín: Mở áp lực tĩnh kiểm tra toàn bộ các mối nối.

6. Thử áp & Vận hành: Chạy thử nghiệm thu an toàn trước khi đưa hệ thống vào vận hành chính thức.

FAQ: Câu hỏi thường gặp về nối ren ngoài phi 90

1. Nối ren ngoài 90 dùng để làm gì?

Phụ kiện dùng để chuyển hướng đường ống góc vuông 90 độ và tạo liên kết ren tháo lắp thuận tiện với các thiết bị van, máy bơm hoặc ống chờ.

2. Nối ren ngoài phi 90 có dùng được cho nước nóng không?

Có, nếu bạn chọn các loại phụ kiện làm từ đồng thau, inox hoặc nhựa chịu nhiệt cao cấp như PPR. Tránh dùng chất liệu PVC cho nước nóng vượt quá 60°C.

3. Ren BSP có lắp chung với ren NPT được không?

Không nên. Bước ren và góc ren của hai tiêu chuẩn này khác nhau, việc cố tình vặn ép sẽ làm hỏng ren và gây rò rỉ nặng.

4. Có bắt buộc phải dùng băng tan khi lắp không?

Đối với các loại ren song song, bắt buộc phải dùng băng tan PTFE hoặc keo ren chuyên dụng để làm kín khít hoàn toàn dòng chảy.

Kết luận

Nối ren ngoài phi 90 đóng vai trò cực kỳ quan trọng trong việc định hướng dòng chảy vuông góc linh hoạt và giữ cho các mối nối luôn kín khít, chịu áp tốt. Việc lựa chọn chuẩn xác vật liệu, kích thước và tiêu chuẩn ren sẽ giúp hệ thống của bạn vận hành trơn tru, an toàn, tối ưu hóa chi phí bảo trì dài hạn.
