Máy bơm cánh gạt là gì?

Máy bơm cánh gạt là gì? Trong các dây chuyền sản xuất công nghiệp, việc duy trì lưu lượng ổn định và áp suất chính xác là yếu tố then chốt quyết định hiệu suất vận hành. Nhiều doanh nghiệp thường xuyên đối mặt với tình trạng hệ thống bơm dầu hoặc nhiên liệu hoạt động không ổn định, đặc biệt khi phải xử lý các loại chất lỏng có độ nhớt cao. Khi máy bơm thông thường không thể đáp ứng, hiệu suất bị sụt giảm, dẫn đến hao mòn linh kiện và tăng chi phí bảo trì. Vậy, liệu bơm cánh gạt có thực sự là giải pháp tối ưu cho những thách thức này?

Sở hữu khả năng tự mồi xuất sắc cùng lưu lượng đầu ra cực kỳ ổn định, bơm cánh gạt (Vane Pump) đã trở thành "trợ thủ" đắc lực trong ngành dầu khí, hóa chất và thủy lực. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và các tiêu chí lựa chọn dòng bơm này để giúp doanh nghiệp của bạn tối ưu hóa hiệu suất hệ thống truyền dẫn chất lỏng.

Máy bơm cánh gạt là gì?

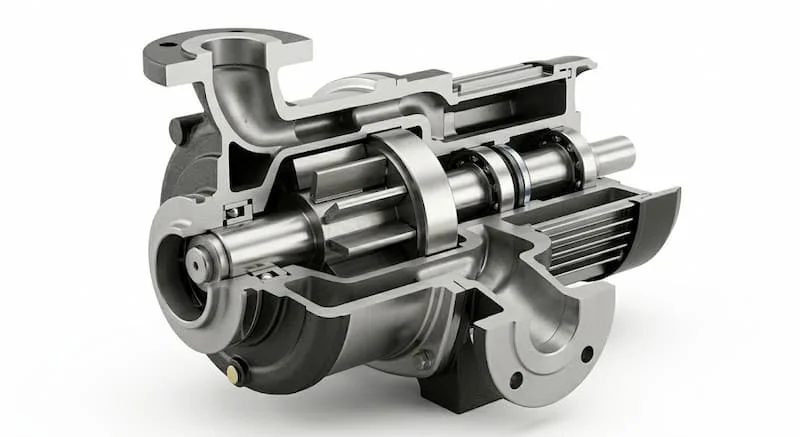

Khái niệm

Bơm cánh gạt là loại bơm thể tích (Positive Displacement Pump) được thiết kế để vận chuyển chất lỏng bằng cách sử dụng các cánh gạt trượt trong rãnh của một rotor lệch tâm. Nhờ cấu tạo đặc thù này, bơm cánh gạt tạo ra các buồng chứa chất lỏng có thể tích thay đổi liên tục, từ đó hút và đẩy chất lỏng đi một cách cưỡng bức. Đây là thiết bị không thể thiếu trong các hệ thống đòi hỏi độ chính xác cao và khả năng vận hành ổn định trong môi trường áp suất thay đổi.

Nguyên lý hoạt động của bơm cánh gạt

Nguyên lý của thiết bị dựa trên quá trình thay đổi thể tích buồng bơm trong rotor:

• Chu trình hút: Khi rotor quay, các cánh gạt văng ra ngoài dưới tác động của lực ly tâm và áp suất lò xo, tạo thành các buồng kín có thể tích tăng dần tại cửa hút.

• Chu trình đẩy: Khi rotor quay tiếp, thể tích buồng kín giảm dần, đẩy chất lỏng ra ngoài qua cửa xả.

• Tự mồi: Nhờ việc tạo ra chân không mạnh mẽ tại cửa hút, máy có khả năng tự mồi tốt mà không cần bộ phận mồi phụ. Sự chuyển động nhịp nhàng của các cánh gạt giúp lưu lượng đầu ra gần như không có xung động.

Phân tích chuyên sâu

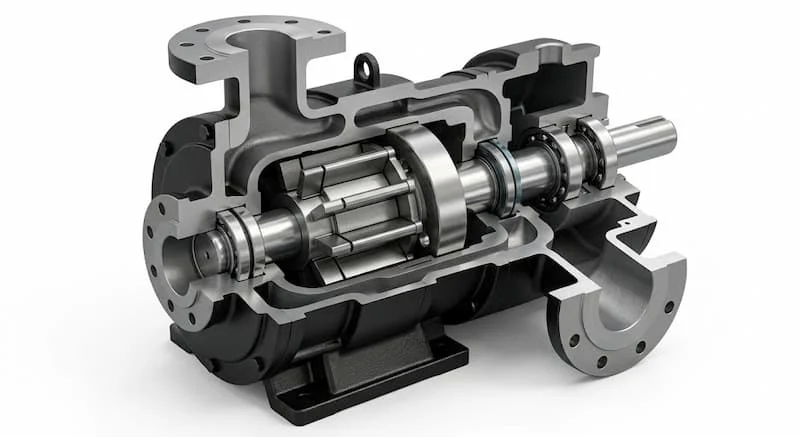

Cấu tạo của bơm cánh gạt

Một bơm cánh gạt chất lượng được cấu thành từ các linh kiện cơ khí chính xác:

• Rotor: Bộ phận trung tâm chứa các rãnh để cánh gạt trượt.

• Cánh gạt (Vanes): Thành phần quan trọng thực hiện việc phân chia và vận chuyển chất lỏng.

• Stato (Vòng cam): Định hình đường đi của cánh gạt và quyết định sự thay đổi thể tích buồng bơm.

• Phớt cơ khí: Ngăn chặn rò rỉ tại trục, bảo vệ động cơ.

• Trục bơm & Vòng bi: Đảm bảo truyền động êm ái và bền bỉ.

Phân loại bơm cánh gạt

Để chọn được thiết bị đúng mục đích, cần lưu ý cách phân loại sau:

• Theo kết cấu: Dòng bơm cánh gạt đơn (cấu tạo giản lược) và bơm cánh gạt kép (cân bằng lực, áp suất cao hơn).

• Theo áp suất: Phân loại từ dòng hạ áp cho đến dòng cao áp trong hệ thống thủy lực công nghiệp.

• Theo ứng dụng: Bơm chuyên dùng cho xăng dầu, bơm hóa chất với vật liệu chống ăn mòn, hoặc bơm thực phẩm đạt chuẩn vệ sinh.

Các thông số kỹ thuật cần quan tâm

Để máy đạt hiệu suất tối đa, bạn cần kiểm soát các thông số:

• Lưu lượng (Flow rate): Phải khớp với nhu cầu của dây chuyền.

• Độ nhớt: Đây là thông số quan trọng nhất; cánh gạt hoạt động tốt nhất với chất lỏng có độ nhớt từ trung bình đến cao.

• Tốc độ quay: Ảnh hưởng đến tuổi thọ của cánh gạt và phớt.

• Áp suất làm việc: Quyết định giới hạn khả năng đẩy của bơm.

Bơm cánh gạt và các loại máy bơm khác

So với máy bơm bánh răng hay máy bơm trục vít, bơm cánh gạt chiếm ưu thế về độ êm và khả năng tự bù hao mòn cánh gạt. Nếu so với bơm ly tâm, bơm cánh gạt vượt trội hơn hẳn trong các ứng dụng chất lỏng đặc hoặc yêu cầu áp suất ổn định, dù chi phí đầu tư ban đầu có thể cao hơn một chút.

Vì sao bơm cánh gạt có lưu lượng ổn định?

Nhờ thiết kế nhiều buồng bơm hoạt động song song trong một vòng quay, sự thay đổi thể tích diễn ra liên tục và nhịp nhàng. Điều này giúp loại bỏ tình trạng xung động dòng chảy thường thấy ở các dòng bơm piston hoặc bơm bánh răng đơn, mang lại dòng lưu lượng mượt mà, bảo vệ toàn bộ hệ thống đường ống khỏi rung chấn.

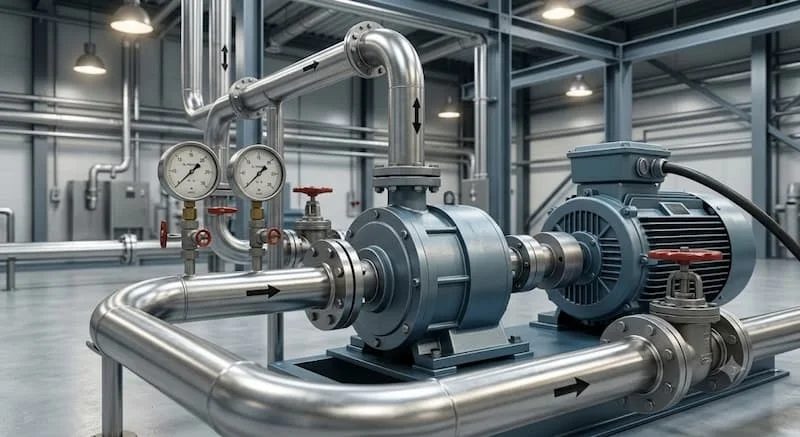

Ứng dụng thực tế

Bơm cánh gạt được sử dụng ở đâu?

Ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:

• Trạm xăng dầu & kho nhiên liệu: Vận chuyển xăng, dầu diesel nhờ khả năng tự mồi và lưu lượng ổn định.

• Hệ thống thủy lực: Cung cấp dầu áp lực cao cho máy móc cơ khí.

• Nhà máy thực phẩm: Bơm các loại dầu thực vật, dung dịch có độ nhớt ổn định.

• Dây chuyền sơn: Cung cấp lưu lượng đều cho súng phun, đảm bảo chất lượng bề mặt sơn.

Khi nào nên sử dụng bơm cánh gạt?

Bạn nên chọn dòng bơm này khi hệ thống yêu cầu độ tin cậy cao, lưu lượng ổn định, ít tiếng ồn và đặc biệt là khi cần bơm các loại dầu nhớt, chất lỏng có độ nhớt vừa phải mà máy bơm ly tâm thông thường không đáp ứng được.

Những sai lầm thường gặp

Sai lầm phổ biến nhất là chọn sai độ nhớt dẫn đến quá tải, hoặc vận hành khô gây hư hại nghiêm trọng cho cánh gạt. Nhiều doanh nghiệp cũng quên kiểm tra định kỳ linh kiện này, khiến phớt cơ khí bị mòn, dẫn đến rò rỉ nhiên liệu và gây nguy cơ cháy nổ.

Hướng dẫn / Checklist

Hướng dẫn chọn bơm cánh gạt phù hợp

• ✓ Chất lỏng: Xác định độ nhớt và tính ăn mòn.

• ✓ Lưu lượng & Áp suất: Tính toán chính xác nhu cầu sử dụng.

• ✓ Vật liệu thân bơm: Chọn thép không gỉ hoặc gang tùy vào đặc tính hóa học chất lỏng.

• ✓ Điều kiện vận hành: Nhiệt độ và môi trường lắp đặt.

Hướng dẫn sử dụng và bảo trì

Để kéo dài tuổi thọ thiết bị:

• Luôn đảm bảo máy có chất lỏng để bôi trơn cánh gạt trước khi khởi động.

• Thay thế phớt cơ khí và cánh gạt định kỳ theo khuyến nghị của nhà sản xuất.

• Vệ sinh đường ống hút để tránh dị vật rơi vào buồng bơm gây kẹt.

FAQ

Bơm cánh gạt dùng để bơm chất lỏng nào?

Phù hợp nhất cho dầu, nhiên liệu, chất lỏng bôi trơn và các dung dịch có độ nhớt.

Máy bơm cánh gạt có tự mồi được không?

Có, đây là một trong những ưu điểm nổi bật nhất của dòng bơm này.

Máy khác gì máy bơm bánh răng?

Bơm cánh gạt thường vận hành êm ái hơn và có khả năng tự bù hao mòn tốt hơn.

Có phù hợp bơm hóa chất không?

Có, nếu sử dụng phiên bản có vật liệu chế tạo tương thích.

Nên chọn dựa trên tiêu chí nào?

Hãy chú trọng đến độ nhớt của chất lỏng và lưu lượng cần thiết.

Kết luận

Bơm cánh gạt là lựa chọn hàng đầu cho các hệ thống yêu cầu độ chính xác và tính ổn định cao. Bằng việc hiểu rõ nguyên lý vận hành và bảo trì đúng cách, doanh nghiệp có thể giảm đáng kể chi phí sửa chữa và tăng tuổi thọ hệ thống.
