Horizontal pump là gì? Định nghĩa và đặc điểm cốt lõi

Horizontal pump là gì? Trong các dự án thiết kế hệ thống cấp nước công nghiệp, xử lý nước thải hay đặc biệt là hệ thống Phòng cháy chữa cháy (PCCC), việc lựa chọn dòng máy bơm phù hợp đóng vai trò quyết định đến sự ổn định của toàn bộ công trình. Đứng trước bài toán này, các doanh nghiệp thường phân vân giữa hai "ứng cử viên" sáng giá: bơm trục ngang và bơm trục đứng.

Tuy nhiên, một thực tế đáng ngại là nhiều đơn vị hiện nay vẫn chọn mua dựa trên yếu tố "giá rẻ" hoặc thói quen thay vì phân tích sâu về ứng dụng thực tế. Hệ quả là sau khi lắp đặt, hệ thống không chỉ chiếm dụng diện tích mặt sàn quá mức mà còn gặp tình trạng không đạt hiệu suất lưu lượng mong muốn, gây lãng phí điện năng nghiêm trọng. Vậy horizontal pump là gì? Những ưu điểm nào khiến nó trở thành tiêu chuẩn trong các nhà máy và khi nào thì bạn thực sự nên đầu tư vào dòng bơm này? Hãy cùng phân tích dưới góc nhìn chuyên gia.

Horizontal pump là gì? Định nghĩa và đặc điểm cốt lõi

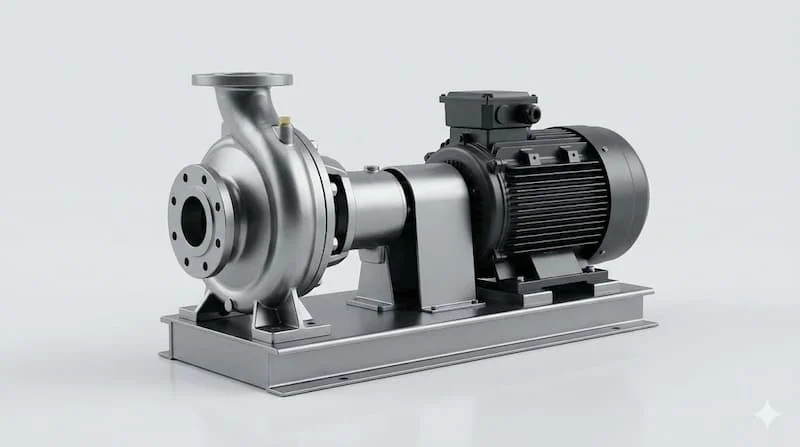

Horizontal pump (hay còn gọi là máy bơm trục ngang) là dòng máy bơm ly tâm có trục của động cơ và đầu bơm được thiết kế nằm trên một phương song song với mặt đất. Đây là cấu trúc truyền thống nhưng cực kỳ hiệu quả, cho phép động cơ và đầu bơm kết nối trực tiếp hoặc qua khớp nối linh hoạt trên một bệ đỡ cố định.

Đặc điểm nhận dạng dễ thấy nhất của máy bơm trục ngang chính là thiết kế nằm ngang, với cổng hút và cổng xả thường được bố trí theo phương nằm ngang hoặc vuông góc tùy thuộc vào kiểu thân bơm. Về mặt kỹ thuật, thiết kế này giúp trọng tâm của máy thấp, mang lại sự ổn định tuyệt vời khi vận hành ở công suất lớn.

Một trong những lý do khiến dòng bơm này chiếm ưu thế tại các khu công nghiệp là khả năng bảo trì dễ dàng. Do các bộ phận nằm lộ thiên trên bệ máy, kỹ thuật viên có thể tháo rời động cơ hoặc kiểm tra phớt cơ khí, cánh bơm mà không cần tháo dỡ toàn bộ hệ thống đường ống phức tạp phía trên như dòng bơm trục đứng.

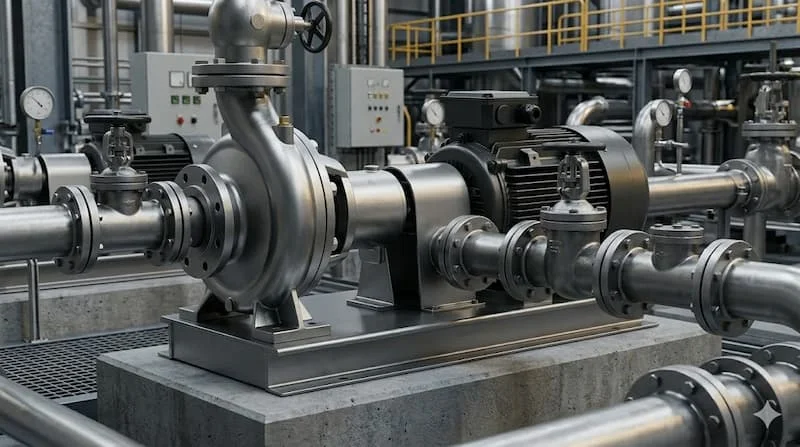

Nguyên lý hoạt động của horizontal pump: Sức mạnh ly tâm tối ưu

Về cơ bản, máy bơm trục ngang vận hành dựa trên nguyên lý lực ly tâm. Khi dòng điện cấp vào động cơ, trục bơm quay kéo theo cánh quạt (impeller) quay với tốc độ cực cao bên trong buồng bơm.

Quá trình này diễn ra theo trình tự logic:

1. Tạo độ chân không: Chất lỏng được dẫn vào tâm của cánh quạt qua cổng hút.

2. Gia tốc chất lỏng: Lực ly tâm đẩy chất lỏng văng ra mép ngoài của cánh quạt, khiến áp năng và động năng của dòng nước tăng vọt.

3. Đẩy dòng chảy: Chất lỏng được dẫn qua vỏ bơm (hình xoắn ốc) và đẩy ra ngoài qua cổng xả theo phương ngang hoặc phương đứng tùy thiết kế vỏ.

Điểm quan trọng khiến máy bơm trục ngang đạt hiệu suất cao trong các hệ thống lớn là khả năng xử lý lưu lượng nước cực lớn một cách ổn định. Nhờ dòng chảy lưu thông theo phương ngang, các tổn thất do ma sát và thay đổi hướng dòng chảy đột ngột được giảm thiểu, từ đó tối ưu hóa công suất đầu ra cho các nhu cầu tiêu thụ nước quy mô lớn.

Các loại máy bơm trục ngang phổ biến trong công nghiệp

Thế giới bơm trục ngang rất đa dạng, mỗi loại được tinh chỉnh để phục vụ một nhóm mục đích cụ thể. Việc hiểu rõ các biến thể này sẽ giúp doanh nghiệp tránh được việc mua nhầm công năng:

1. Bơm hút đầu (End Suction Pump)

Đây là loại phổ biến nhất hiện nay. Cổng hút nằm ở đầu trục và cổng xả hướng lên trên vuông góc.

• Ứng dụng: Cấp nước dân dụng, hệ thống tưới tiêu và HVAC.

• Ưu điểm: Cấu tạo đơn giản, giá thành cạnh tranh nhất trong các dòng trục ngang.

2. Bơm thân rời (Split Case Pump)

Loại bơm này có vỏ bơm được tách làm hai phần (trên và dưới).

• Ứng dụng: Trạm bơm nước sạch thành phố, hệ thống PCCC tòa nhà lớn.

• Insight: Nhờ thiết kế tách đôi, bạn có thể nhấc phần vỏ trên để bảo trì cánh bơm và vòng bi mà không cần động đến động cơ hay đường ống. Nó cực kỳ bền bỉ và xử lý được lưu lượng nước "khổng lồ".

3. Bơm đa tầng cánh (Multistage Horizontal Pump)

Thay vì một cánh, loại này có nhiều cánh quạt xếp nối tiếp nhau trên cùng một trục nằm ngang.

• Ứng dụng: Bơm cấp nước lò hơi, hệ thống lọc nước RO công nghiệp.

• Mục tiêu: Tạo ra áp suất (cột áp) cực cao mà các dòng đơn tầng cánh không thể chạm tới.

4. Bơm tự mồi (Self-priming Horizontal Pump)

Được thiết kế buồng bơm đặc biệt để giữ lại một lượng nước nhất định, cho phép máy tự hút khí ra khỏi đường ống hút mà không cần mồi thủ công mỗi lần khởi động.

Thông số quan trọng khi chọn máy bơm trục ngang

Để một hệ thống máy bơm trục ngang vận hành trơn tru trong 10-20 năm, bạn không thể bỏ qua các thông số kỹ thuật dưới đây:

• Lưu lượng (Flow rate - $Q$): Lượng chất lỏng bơm vận chuyển trong một đơn vị thời gian ($m^3/h$ hoặc $l/min$). Chọn lưu lượng thừa sẽ lãng phí điện, chọn thiếu sẽ khiến hệ thống không đáp ứng được nhu cầu sản xuất.

• Cột áp (Head - $H$): Độ cao hoặc áp suất mà bơm có thể đẩy nước tới. Bạn cần tính toán kỹ độ cao thực tế cộng với tổn thất áp suất dọc đường ống.

• NPSH (Net Positive Suction Head): Đây là thông số "sống còn". Nếu NPSH của hệ thống thấp hơn NPSH yêu cầu của bơm, hiện tượng cavitation (xâm thực) sẽ xảy ra, gây nổ bong bóng khí bên trong buồng bơm, dẫn đến mẻ cánh quạt và rung lắc dữ dội.

• Hiệu suất (Efficiency): Luôn ưu tiên các dòng bơm có dải vận hành nằm trong vùng hiệu suất cao nhất (Best Efficiency Point - BEP) để tiết kiệm chi phí vận hành lâu dài.

So sánh máy bơm trục ngang vs vertical pump

Kết luận: Nếu doanh nghiệp của bạn có không gian nhà xưởng rộng rãi và ưu tiên sự thuận tiện trong bảo trì, máy bơm trục ngang là lựa chọn số 1. Ngược lại, nếu diện tích trạm bơm hạn chế (như tầng hầm chung cư), bơm trục đứng sẽ chiếm ưu thế.

Ứng dụng thực tế và sai lầm thường gặp

Khi nào bạn nên dùng máy bơm trục ngang?

Dòng bơm này là "ngựa chiến" không thể thay thế trong:

• Nhà máy sản xuất: Cấp nước giải nhiệt, tuần hoàn nước công nghiệp.

• Hệ thống HVAC: Bơm nước chiller cho các tòa nhà và trung tâm thương mại.

• Phòng cháy chữa cháy: Đặc biệt là dòng Split Case thường được dùng làm bơm chính trong cụm PCCC nhờ sự tin cậy tuyệt đối.

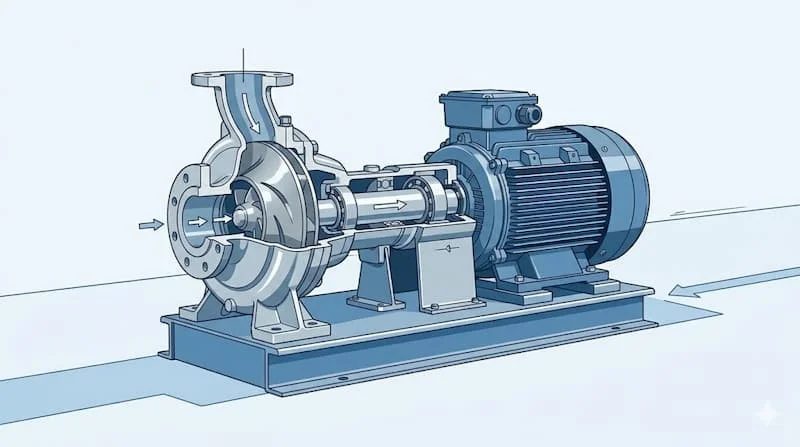

Những sai lầm phổ biến:

1. Quên tính diện tích vận hành: Chỉ tính diện tích đặt bơm mà quên khoảng không gian xung quanh để kỹ thuật viên tháo lắp động cơ.

2. Bỏ qua rung động: Không gia cố bệ móng đúng kỹ thuật dẫn đến bơm rung lắc, gây nứt vỡ phớt cơ khí và bạc đạn.

3. Sai số NPSH: Lắp bơm quá cao so với nguồn nước dẫn đến hiện tượng xâm thực phá hủy đầu bơm.

Checklist chọn máy bơm trục ngang đúng chuẩn

Trước khi đặt hàng, hãy kiểm tra danh sách sau:

1. Xác định chất lỏng: Nước sạch, nước thải hay hóa chất? (Để chọn vật liệu thân gang hay inox).

2. Thông số kỹ thuật: Lưu lượng và cột áp đã tính toán đến mức hao hụt ma sát chưa?

3. Nguồn điện: 1 pha $220V$ hay 3 pha $380V$?

4. Không gian: Bản vẽ lắp đặt có đủ khoảng trống bảo trì không?

5. Thương hiệu: Ưu tiên các hãng có đại diện chính hãng để dễ dàng mua linh kiện thay thế (phớt, bạc đạn).

Cách sử dụng & bảo trì để bơm trục ngang bền lâu

• Không chạy khô: Tuyệt đối không khởi động bơm khi buồng bơm không có nước, nhiệt độ tăng cao sẽ làm cháy phớt cơ khí trong vài giây.

• Bôi trơn định kỳ: Kiểm tra và châm mỡ cho bạc đạn theo đúng khuyến cáo của nhà sản xuất (thường mỗi 6 tháng).

• Vệ sinh định kỳ: Kiểm tra rác tại họng hút để đảm bảo lưu lượng không bị tắc nghẽn.

• Căn chỉnh đồng trục: Sau một thời gian vận hành, cần kiểm tra lại độ đồng trục giữa motor và đầu bơm để tránh mòn khớp nối.

FAQ - Câu hỏi thường gặp về máy bơm trục ngang

Horizontal pump khác gì vertical pump?

Sự khác biệt lớn nhất nằm ở hướng trục xoay. Trục ngang nằm song song với mặt đất, dễ bảo trì nhưng chiếm diện tích. Trục đứng vuông góc với mặt đất, tiết kiệm không gian và thường dùng cho các ứng dụng áp suất cao.

Máy bơm trục ngang có cần mồi nước không?

Nếu không phải là loại self-priming (tự mồi), bạn bắt buộc phải mồi nước đầy buồng bơm và đường ống hút trước khi khởi động.

Khi nào không nên dùng máy bơm trục ngang?

Khi trạm bơm đặt ở không gian cực kỳ chật hẹp hoặc khi bạn cần bơm chất lỏng từ các bể ngầm sâu mà không muốn dùng bơm chìm.

Kết luận

Máy bơm trục ngang là giải pháp cân bằng hoàn hảo giữa hiệu suất, chi phí đầu tư và sự tiện lợi trong vận hành. Trong môi trường công nghiệp hiện đại, việc chọn đúng dòng bơm trục ngang không chỉ đảm bảo tiến độ sản xuất mà còn là bài toán kinh tế thông minh, giúp tiết kiệm chi phí bảo trì lâu dài.
