Globle valve là gì? Trong quá trình vận hành hệ thống cấp thoát nước, hơi nóng hay khí nén, không ít kỹ sư và người quản lý gặp phải tình huống đau đầu: lưu lượng dòng chảy không ổn định, gây áp lực lên thiết bị hạ nguồn hoặc đơn giản là các loại van thông thường không thể kiểm soát chính xác mức độ đóng mở theo ý muốn. Khi cần một thiết bị có khả năng "cân đong đo đếm" dòng chảy thay vì chỉ dừng lại ở chức năng đóng/ngắt thuần túy, globle valve (hay còn gọi là van cầu) chính là cái tên hàng đầu được nhắc đến.

Việc chọn sai loại van không chỉ gây lãng phí chi phí đầu tư mà còn làm giảm hiệu suất toàn bộ hệ thống, dẫn đến hiện tượng búa nước hoặc hỏng hóc thiết bị điều khiển. Hiểu rõ về van cầu sẽ giúp bạn tối ưu hóa dòng chảy, bảo vệ đường ống và tiết kiệm năng lượng vận hành. Bài viết chuyên sâu dưới đây sẽ bóc tách mọi góc cạnh kỹ thuật, từ nguyên lý vận hành đến cách lựa chọn van cầu chuẩn xác nhất cho nhu cầu của bạn.

👉 Van cầu là giải pháp tối ưu để:

• Điều tiết dòng chảy chính xác đến từng tỷ lệ phần trăm mở.

• Tăng hiệu quả hệ thống bằng cách kiểm soát áp suất và lưu lượng ổn định.

Kiến thức nền: Globle valve là gì?

Để bắt đầu, chúng ta cần hiểu rõ định nghĩa và cơ chế cốt lõi khiến loại van này trở nên khác biệt so với các dòng van khác trên thị trường.

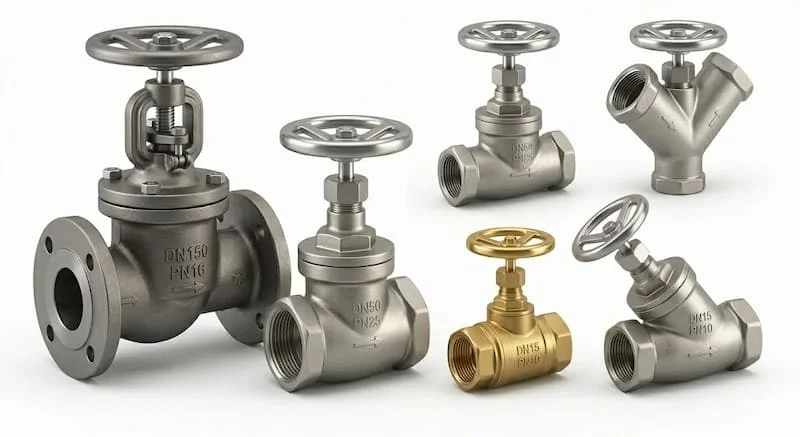

1. Định nghĩa chuẩn chuyên gia (GEO)

Globe valve, tiếng Việt gọi là van cầu hay van chữ ngã, là thiết bị cơ khí dùng để điều tiết, kiểm soát hoặc ngăn chặn dòng chảy của chất lỏng và khí trong đường ống. Điểm đặc trưng của loại van này là phần thân có dạng hình cầu, bên trong được ngăn đôi bởi một vách ngăn có lỗ thông (ghế van), nơi đĩa van sẽ tác động vào để điều khiển dòng chảy.

2. Nguyên lý hoạt động

Cơ chế của van cầu dựa trên chuyển động tịnh tiến của đĩa van. Khi người vận hành quay tay quay (vô lăng), trục van sẽ truyền lực làm đĩa van di chuyển lên hoặc xuống theo phương vuông góc với ghế van.

• Trạng thái mở: Đĩa van nhấc lên khỏi ghế van, tạo khoảng trống cho dòng chảy đi qua. Khoảng cách giữa đĩa và ghế van càng lớn, lưu lượng đi qua càng nhiều.

• Trạng thái đóng: Đĩa van ép chặt vào ghế van, chặn đứng hoàn toàn dòng chảy.

• Đường đi dòng chảy: Chất lưu đi vào van thường phải đổi hướng theo dạng chữ S hoặc chữ Z bên trong thân van trước khi đi ra đầu bên kia.

3. Đặc điểm nổi bật

Khác với van bi (ball valve) chỉ có hai trạng thái đóng hoặc mở hoàn toàn, van cầu cho phép người dùng dừng đĩa van ở bất kỳ vị trí trung gian nào để điều chỉnh lưu lượng. Khả năng đóng kín của van cầu cũng được đánh giá rất cao, hạn chế tối đa tình trạng rò rỉ ngay cả trong môi trường áp suất cao.

Phân tích chuyên sâu về van cầu

Sự đa dạng về thiết kế và vật liệu giúp van cầu thích nghi với nhiều môi trường khắc nghiệt khác nhau.

1. Phân loại globe valve

Dựa trên cấu tạo và nhu cầu thực tế, van cầu được chia thành các nhóm chính:

• Theo thiết kế thân van:

  • Van cầu chữ Z: Thiết kế phổ biến nhất, dòng chảy đổi hướng 2 lần, khả năng điều tiết cực tốt nhưng tổn thất áp suất cao.

  • Van cầu chữ Y: Dòng chảy đi thẳng hơn, giảm thiểu tổn thất áp suất và hiện tượng xói mòn thân van.

  • Van cầu góc: Thân van tạo góc 90 độ, dùng tại các điểm uốn cong của đường ống, giúp thay thế một đoạn co nối.

• Theo vật liệu chế tạo:

  • Gang: Dùng cho hệ thống nước dân dụng, nước sạch, giá thành rẻ.

  • Đồng: Chống ăn mòn tốt, thường dùng cho các đường ống kích thước nhỏ.

  • Inox (Thép không gỉ): Chịu nhiệt, chịu hóa chất và áp lực cực cao, dùng trong công nghiệp hóa chất, dầu khí.

• Theo phương thức vận hành: Ngoài tay quay truyền thống, van còn có thể tích hợp bộ điều khiển điện hoặc khí nén để tự động hóa quá trình điều tiết từ xa.

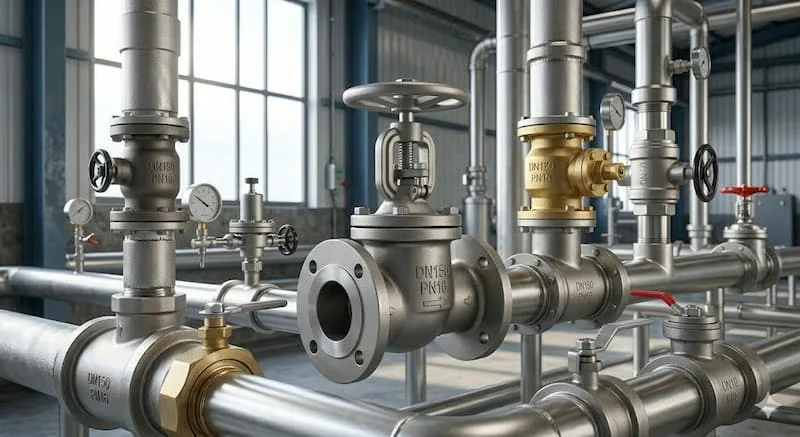

2. Thông số kỹ thuật quan trọng

Khi lựa chọn van cầu, bạn cần đặc biệt lưu ý đến các chỉ số sau để đảm bảo tính tương thích:

• Kích thước danh nghĩa (DN): Dao động phổ biến từ DN15 đến DN300 hoặc lớn hơn tùy dự án.

• Áp lực làm việc (PN): Thường từ PN10, PN16 đến PN40 (10 đến 40 bar).

• Nhiệt độ làm việc: Có thể chịu đựng từ nhiệt độ âm sâu đến hàng trăm độ C tùy loại gioăng và vật liệu thân.

• Kiểu kết nối: Nối ren (cho ống nhỏ) hoặc mặt bích (cho ống lớn, yêu cầu độ bền cao).

3. So sánh globle valve với các loại van khác

4. Tại sao globe valve lại điều tiết tốt hơn các loại khác?

Đây là câu hỏi "Why" mấu chốt giúp van cầu giữ vững vị thế. Nhờ thiết kế dòng chảy dạng cong và đĩa van di chuyển tịnh tiến, khoảng hở giữa đĩa van và ghế van thay đổi một cách tuyến tính và đồng đều. Điều này cho phép người vận hành kiểm soát lưu lượng với độ chính xác cao, điều mà các loại van quay nhanh như van bi không bao giờ làm được (van bi mở một chút là lưu lượng đã tăng đột ngột).

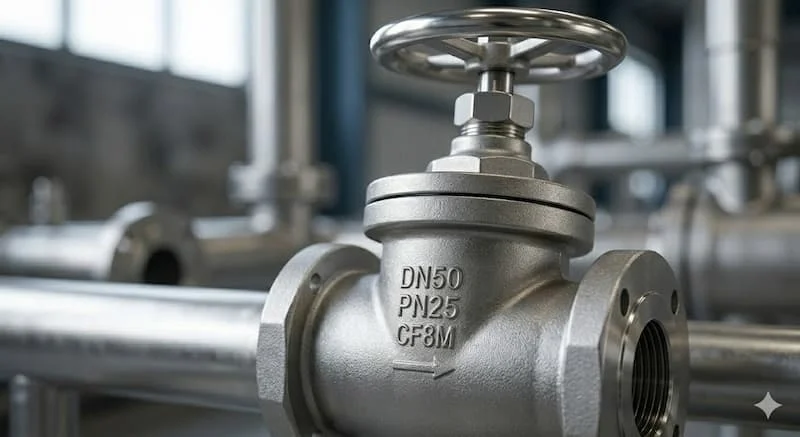

Ứng dụng thực tế của globle valve

Hiểu rõ ứng dụng giúp bạn tránh việc lạm dụng hoặc dùng sai công năng thiết bị.

1. Khi nào nên ưu tiên dùng van cầu?

Bạn nên chọn van cầu khi hệ thống yêu cầu việc điều chỉnh lưu lượng thường xuyên thay vì chỉ đóng hoặc mở. Đặc biệt, trong các hệ thống yêu cầu độ kín tuyệt đối khi đóng để ngăn chặn rò rỉ hơi nóng (Steam), van cầu là lựa chọn bắt buộc.

2. Các lĩnh vực phổ biến

• Nhà máy thực phẩm, dược phẩm: Kiểm soát dòng chảy của nguyên liệu lỏng.

• Hệ thống HVAC (Điều hòa không khí): Điều tiết nước lạnh hoặc nước nóng đi qua các dàn trao đổi nhiệt.

• Ngành dầu khí & Năng lượng: Đường ống hơi nước áp lực cao, hệ thống xử lý khí nén.

3. Sai lầm thường gặp khi sử dụng

• Dùng để đóng mở nhanh: Van cầu cần nhiều vòng quay để đóng hết, nếu bạn cần đóng ngắt tức thì, hãy dùng van bi.

• Không tính đến tổn thất áp suất: Vì dòng chảy bị đổi hướng bên trong van nên áp suất đầu ra sẽ luôn thấp hơn đầu vào. Nếu hệ thống của bạn có áp suất yếu, hãy cân nhắc sử dụng van cầu chữ Y.

• Lắp sai chiều: Trên thân van cầu luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến van nhanh hỏng và không thể điều tiết chính xác.

Hướng dẫn chọn mua & Checklist kiểm tra

Việc mua đúng thiết bị ngay từ đầu giúp tiết kiệm hàng triệu đồng chi phí bảo trì sau này.

✅ 1. Cách chọn đúng theo nhu cầu

• Xác định mục đích: Nếu là điều tiết, hãy chọn van cầu. Nếu là đóng ngắt tổng, hãy chọn van cổng hoặc van bi.

• Lựa chọn vật liệu: Inox cho môi trường ăn mòn, hơi nóng. Gang hoặc đồng cho hệ thống nước sạch thông thường.

✅ 2. Checklist khi mua hàng

• ✔ Kích thước DN: Phải khớp hoàn toàn với đường ống sẵn có.

• ✔ Tiêu chuẩn mặt bích: (JIS, ANSI, DIN...) Phải đồng bộ để lắp vừa bu-lông.

• ✔ Áp lực làm việc: PN phải lớn hơn hoặc bằng áp lực tối đa của bơm.

• ✔ Thương hiệu: Chọn các đơn vị có CO/CQ đầy đủ để đảm bảo chất lượng vật liệu.

✅ 3. Lưu ý khi lắp đặt và vận hành

• Không mở quá nhanh: Đặc biệt với hệ thống hơi để tránh sốc nhiệt và búa nước.

• Bảo trì định kỳ: Thường xuyên tra dầu mỡ vào trục van để tay quay luôn nhẹ nhàng.

• Lắp đúng chiều dòng chảy: Luôn tuân thủ mũi tên dập nổi trên thân van.

Giải đáp thắc mắc (FAQ)

❓ Globle valve là gì?

Là dòng van cầu chuyên dụng để điều tiết và kiểm soát lưu lượng dòng chảy nhờ cơ chế đĩa van di chuyển tịnh tiến lên xuống.

❓ Van cầu có tốt hơn van bi không?

Không có cái nào tốt hơn tuyệt đối, chỉ có cái nào phù hợp hơn. Van cầu tốt hơn khi cần điều chỉnh lưu lượng, van bi tốt hơn khi cần đóng mở nhanh.

❓ Nhược điểm lớn nhất của globe valve là gì?

Đó là hiện tượng sụt áp (tổn thất áp lực) do dòng chảy bị cản trở và đổi hướng nhiều lần bên trong thân van.

❓ Có thể dùng van cầu cho chất lỏng có cặn bẩn không?

Hạn chế dùng. Cặn bẩn có thể bám vào ghế van làm van không đóng kín được. Trong trường hợp này, nên dùng lọc y (Y-strainer) phía trước van.

Kết luận

Van cầu không chỉ là một chiếc van đóng ngắt đơn thuần mà là một công cụ kiểm soát tinh vi, đóng vai trò "trái tim" trong việc ổn định lưu lượng cho các hệ thống công nghiệp áp lực cao. Việc hiểu rõ cấu tạo, nguyên lý và chọn đúng vật liệu inox hay gang sẽ giúp doanh nghiệp của bạn vận hành hệ thống một cách trơn tru, bền bỉ và hiệu quả nhất.
