Geared Pump là gì?

Geared pump là gì? Trong các nhà máy công nghiệp hiện đại, việc vận chuyển các loại lưu chất đặc thù luôn là một thách thức kỹ thuật. Bạn đang vận hành hệ thống cấp dầu FO cho lò hơi, cần bơm dầu bôi trơn cho các máy công cụ, hay xử lý các loại nhựa, sơn, keo công nghiệp có độ nhớt cao? Khi các dòng bơm ly tâm thông thường không thể đáp ứng hiệu quả, bơm bánh răng chính là thiết bị then chốt giải quyết bài toán này.

Khác với các dòng bơm vận hành theo lực ly tâm, bơm bánh răng hoạt động dựa trên nguyên lý thể tích, mang lại lưu lượng chính xác và khả năng tạo áp suất ổn định ngay cả với những chất lỏng khó xử lý nhất. Việc lựa chọn sai dòng bơm không chỉ làm giảm hiệu suất vận hành mà còn gây lãng phí năng lượng và tăng chi phí bảo trì đáng kể.

Vì sao geared pump được sử dụng rộng rãi trong công nghiệp?

Trong môi trường sản xuất, bơm bánh răng đã khẳng định vị thế nhờ khả năng xử lý chất lỏng có độ nhớt thay đổi liên tục. Nhiều kỹ sư vận hành thường xuyên gặp khó khăn khi bơm ly tâm xảy ra hiện tượng "e-bơm" hoặc không đạt được lưu lượng cần thiết do trở lực quá lớn từ chất lỏng nhớt. Trong những ứng dụng yêu cầu độ chính xác cao về lưu lượng và khả năng tự mồi tốt, bơm bánh răng luôn là giải pháp ưu tiên hàng đầu.

Sự phổ biến của loại bơm này xuất phát từ khả năng duy trì dòng chảy ổn định, không phụ thuộc nhiều vào áp suất đầu ra, giúp hệ thống luôn được cung cấp đủ lượng nhiên liệu hoặc hóa chất theo đúng định mức sản xuất.

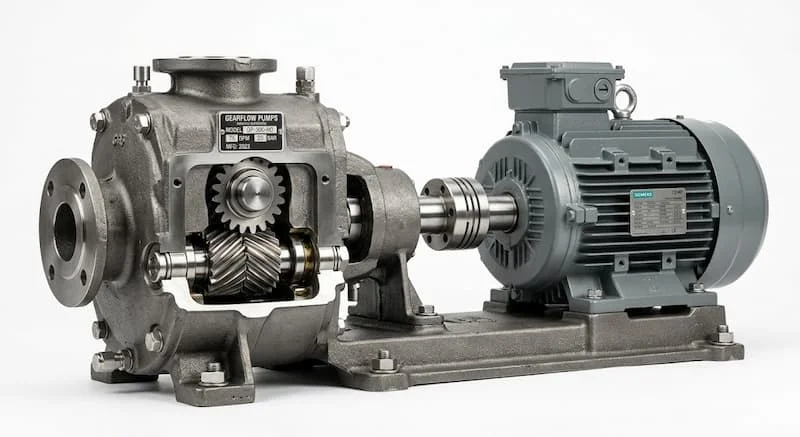

Geared Pump là gì?

Geared pump (hay còn gọi là bơm bánh răng) là dòng bơm thể tích (positive displacement pump) vận hành dựa trên cơ chế ăn khớp giữa các bánh răng trong khoang bơm. Khi các bánh răng quay, chúng tạo ra các khoang kín có thể tích thay đổi để hút chất lỏng từ cửa vào và đẩy ra cửa ra một cách liên tục.

Các tên gọi phổ biến khác của thiết bị này bao gồm: bơm bánh răng, Internal gear pump (bơm bánh răng ăn khớp trong) hoặc External gear pump (bơm bánh răng ăn khớp ngoài). Đặc điểm nổi bật nhất của bơm bánh răng là lưu lượng đầu ra tỉ lệ thuận với tốc độ quay, tạo nên sự ổn định vượt trội. Ngoài ra, khả năng tự mồi mạnh mẽ giúp máy không cần phải mồi nước phức tạp như các dòng bơm thông thường, biến nó thành lựa chọn số một cho các ngành công nghiệp nặng.

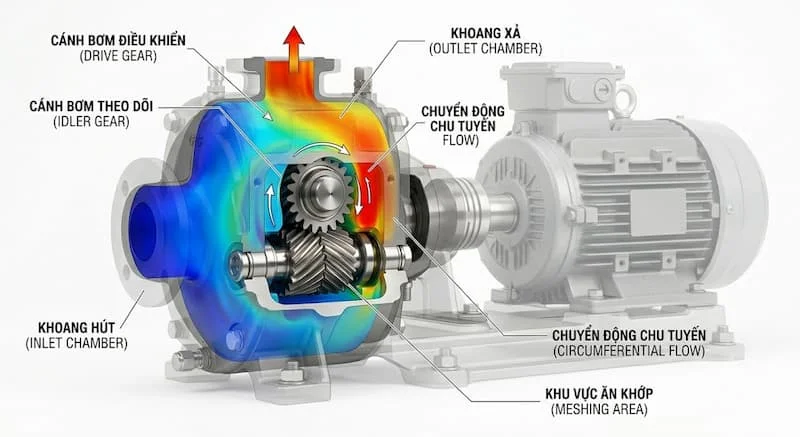

Nguyên lý hoạt động của bơm bánh răng

Cơ chế vận hành của bơm bánh răng diễn ra theo một chu trình khép kín và nhất quán:

1. Hút: Khi các bánh răng rời nhau tại cửa hút, thể tích khoang bơm tăng lên, tạo ra vùng chân không để hút chất lỏng vào.

2. Di chuyển: Chất lỏng bị khóa giữa các rãnh răng và vỏ bơm, sau đó được vận chuyển từ cửa vào đến cửa ra theo vòng quay của bánh răng.

3. Đẩy: Tại cửa ra, khi các bánh răng ăn khớp trở lại, thể tích khoang bơm bị thu hẹp đột ngột, cưỡng bức chất lỏng đi ra ngoài đường ống với áp suất cao.

Bản chất của việc tạo áp suất cao trong bơm bánh răng là do nguyên lý dịch chuyển thể tích. Vì mỗi vòng quay của bánh răng sẽ vận chuyển một lượng chất lỏng cố định, nên áp suất được tạo ra bởi sự kháng lại của hệ thống đường ống, giúp máy đạt được cột áp rất lớn mà không bị suy giảm lưu lượng đáng kể.

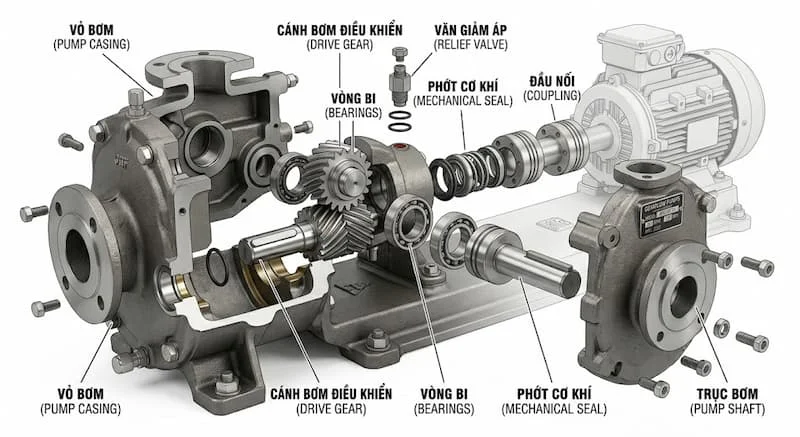

Cấu tạo cơ bản của bơm bánh răng

Một bộ bơm bánh răng tiêu chuẩn bao gồm các thành phần chính được tính toán kỹ lưỡng để đảm bảo độ bền:

• Thân bơm: Thường được đúc từ gang, thép hoặc inox tùy theo tính chất ăn mòn của lưu chất.

• Bánh răng chủ động: Được kết nối trực tiếp với trục motor, đóng vai trò là "trái tim" truyền động.

• Bánh răng bị động: Nhận chuyển động từ bánh răng chủ động, cùng nhau tạo nên sự kín khít cho khoang bơm.

• Trục bơm và phớt cơ khí: Đảm bảo độ kín cho hệ thống, ngăn chặn rò rỉ tại các điểm kết nối.

• Nắp bơm: Nơi bố trí cổng hút và xả, được gia công chính xác để tối ưu lưu lượng.

Các loại bơm bánh răng phổ biến hiện nay

Tùy vào đặc thù ứng dụng, bơm bánh răng được chia thành ba nhóm chính:

1. External Gear Pump: Sử dụng hai bánh răng nằm ngoài, kết cấu đơn giản và giá thành thấp. Đây là lựa chọn phổ biến nhất cho các hệ thống thủy lực phổ thông.

2. Internal Gear Pump: Thiết kế một bánh răng nhỏ nằm trong một bánh răng lớn hơn. Loại này hoạt động cực kỳ êm ái, thích hợp cho các chất lỏng có độ nhớt cực cao và đòi hỏi lưu lượng ổn định tuyệt đối.

3. Gerotor Pump: Một biến thể của bơm bánh răng với thiết kế nhỏ gọn, thường được tích hợp trực tiếp trong các hệ thống dầu bôi trơn máy móc nhờ khả năng vận hành bền bỉ.

Thông số kỹ thuật quan trọng của bơm bánh răng

Việc nắm vững các thông số là "chìa khóa" để vận hành bơm bánh răng hiệu quả:

• Lưu lượng (m³/h hoặc L/min): Quyết định năng suất vận chuyển.

• Áp suất (Bar): Khả năng thắng trở lực hệ thống.

• Độ nhớt (cSt): Thông số quan trọng nhất khi chọn bơm bánh răng.

• Nhiệt độ (°C): Ảnh hưởng đến sự giãn nở vật liệu và loại phớt sử dụng.

• Tốc độ quay (RPM): Liên quan trực tiếp đến lưu lượng và tuổi thọ thiết bị.

So sánh bơm bánh răng với các loại bơm khác

Khi so với Screw pump (bơm trục vít), bơm bánh răng thường là giải pháp kinh tế hơn cho các ứng dụng có áp suất cao nhưng lưu lượng không quá lớn. So với bơm ly tâm, bơm bánh răng vượt trội hoàn toàn về khả năng bơm các chất lỏng nhớt và không bị ảnh hưởng bởi áp suất đầu ra. Đối với bơm piston, bơm bánh răng lại chiếm ưu thế về sự liên tục của dòng chảy, không gây ra rung động lớn cho đường ống như các dòng bơm piston.

Tại sao bơm bánh răng phù hợp với chất lỏng có độ nhớt cao?

Với khoảng hở cực nhỏ giữa các bánh răng và vỏ bơm, bơm bánh răng hạn chế tối đa hiện tượng rò rỉ nội bộ (internal leakage). Điều này giúp thiết bị duy trì hiệu suất thể tích cao ngay cả khi bơm các loại lưu chất khó tính như dầu FO, bitum, nhựa đường, sơn công nghiệp, keo dán hay các loại polymer. Khả năng "cưỡng bức" chất lỏng đi ra của bơm bánh răng là cơ chế không dòng bơm nào khác có thể thay thế hoàn hảo trong môi trường dầu nhớt.

Ứng dụng thực tế của bơm bánh răng

Sự đa dạng của bơm bánh răng cho phép nó hiện diện trong hầu hết các ngành công nghiệp:

• Dầu khí: Bơm vận chuyển dầu FO, dầu DO, và dầu bôi trơn trong trạm trung chuyển.

• Hóa chất: Vận chuyển dung môi, hóa chất nhớt, các hợp chất polymer trong dây chuyền sản xuất.

• Thực phẩm: Bơm mật đường, syrup, dầu thực vật với vật liệu inox đảm bảo vệ sinh.

• Hàng hải: Hệ thống nhiên liệu cho tàu biển và bôi trơn động cơ.

• Sản xuất sơn & mực in: Xử lý các loại sơn đặc, mực in có độ nhớt cao mà không làm thay đổi tính chất vật lý của sản phẩm.

Những sai lầm thường gặp khi lựa chọn bơm bánh răng

Việc chọn sai thông số hoặc vận hành không đúng cách sẽ gây hậu quả nghiêm trọng:

1. Chọn sai độ nhớt: Dẫn đến quá tải motor hoặc không đạt lưu lượng.

2. Không tính đến áp suất hệ thống: Gây mòn nhanh bánh răng và hư hỏng phớt.

3. Vật liệu không tương thích: Chất lỏng ăn mòn thân bơm nếu không chọn đúng vật liệu (gang vs inox).

4. Vận hành khô: Đây là "kẻ thù số 1" của bơm bánh răng, gây cháy phớt ngay lập tức.

5. Không lắp van an toàn (by-pass): Gây vỡ đường ống hoặc hỏng bơm khi áp suất quá tải đột ngột.

Checklist lựa chọn bơm bánh răng phù hợp

Để đảm bảo hiệu quả đầu tư lâu dài, hãy áp dụng quy trình kiểm tra 6 bước:

• Bước 1: Xác định rõ đặc tính lưu chất.

• Bước 2: Đo chính xác độ nhớt tại nhiệt độ vận hành.

• Bước 3: Tính toán lưu lượng cần thiết cho quy trình sản xuất.

• Bước 4: Xác định áp suất làm việc tối đa của hệ thống.

• Bước 5: Lựa chọn vật liệu (Gang, Thép, Inox) tương thích hóa chất.

• Bước 6: Chọn thương hiệu uy tín để đảm bảo linh kiện thay thế dễ dàng.

Hướng dẫn vận hành: Luôn kiểm tra dầu bôi trơn và chiều quay của motor trước khi khởi động. Trong quá trình vận hành, cần theo dõi sát áp suất và nhiệt độ. Bảo trì định kỳ bánh răng và phớt cơ khí mỗi 6–12 tháng để kéo dài tuổi thọ thiết bị. [Tìm hiểu thêm về kỹ thuật bảo trì máy bơm tại đây].

FAQ: Câu hỏi thường gặp về bơm bánh răng

Geared pump là gì?

Là dòng bơm thể tích sử dụng các bánh răng ăn khớp để vận chuyển chất lỏng một cách liên tục và chính xác.

Geared pump có bơm được dầu nhớt không?

Có, đây chính là ứng dụng phổ biến nhất của dòng bơm này nhờ hiệu suất vượt trội với chất lỏng độ nhớt cao.

Bơm bánh răng có tự mồi được không?

Có, khả năng tự mồi của bơm bánh răng tốt hơn nhiều so với các loại bơm ly tâm, giúp nó dễ dàng vận hành trong hệ thống hút sâu.

Khi nào nên chọn bơm bánh răng thay vì screw pump?

Nên chọn khi bạn cần một giải pháp kinh tế, kích thước nhỏ gọn cho các ứng dụng có lưu lượng vừa phải và yêu cầu áp suất ổn định.

Kết luận

Với những ưu điểm về khả năng tự mồi, áp suất ổn định và hiệu suất tuyệt vời với chất lỏng nhớt, bơm bánh răng là khoản đầu tư thông minh cho mọi dây chuyền sản xuất công nghiệp. Việc đầu tư đúng thiết bị ngay từ đầu không chỉ giúp quy trình vận hành trơn tru mà còn giảm đáng kể chi phí bảo trì và rủi ro dừng máy đột ngột.
