Foot Valve Flange là gì?

Foot valve flange là gì? Trong quá trình vận hành các hệ thống trạm bơm cấp nước dân dụng và công nghiệp, một trong những sự cố gây phiền toái nhất cho kỹ thuật viên chính là tình trạng máy bơm bị mất nước mồi ngay sau khi dừng hoạt động. Hiện tượng tụt áp liên tục này buộc động cơ phải chạy khan (chạy khô), gây sinh nhiệt lớn, làm mòn cánh bơm và làm giảm tuổi thọ thiết bị một cách trầm trọng. Để giải quyết triệt để vấn đề này, việc trang bị van chân mặt bích ngay tại đầu đoạn ống hút chính là phương án kỹ thuật tối ưu. Thiết bị không chỉ giữ trọn lượng nước trong đường ống mà còn đóng vai trò như chốt chặn ngăn dòng chảy ngược hiệu quả, bảo vệ toàn bộ mạng lưới vận hành trơn tru và bền bỉ.

Vì sao van chân mặt bích là thiết bị quan trọng trong hệ thống bơm?

Foot Valve Flange là gì?

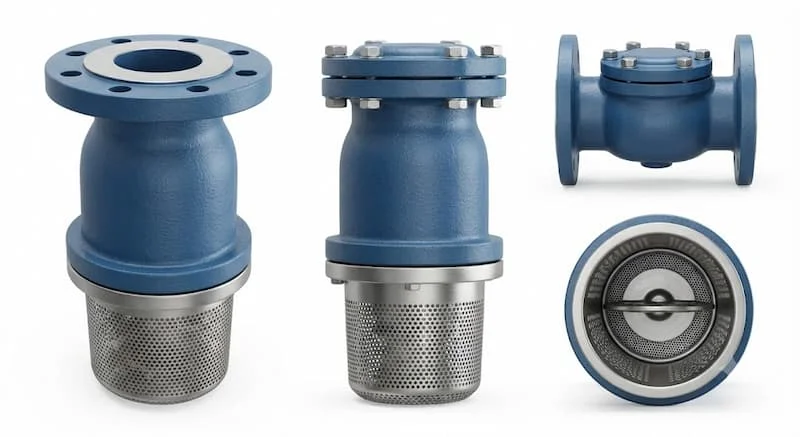

Foot Valve Flange hay van chân mặt bích là dòng van một chiều được lắp đặt ở đầu cuối của đường ống hút máy bơm, kết nối cố định với hệ thống thông qua mặt bích tiêu chuẩn, đi kèm lưới lọc rác tích hợp nhằm ngăn chặn tạp chất xâm nhập và giữ nước trong đường ống khi bơm dừng.

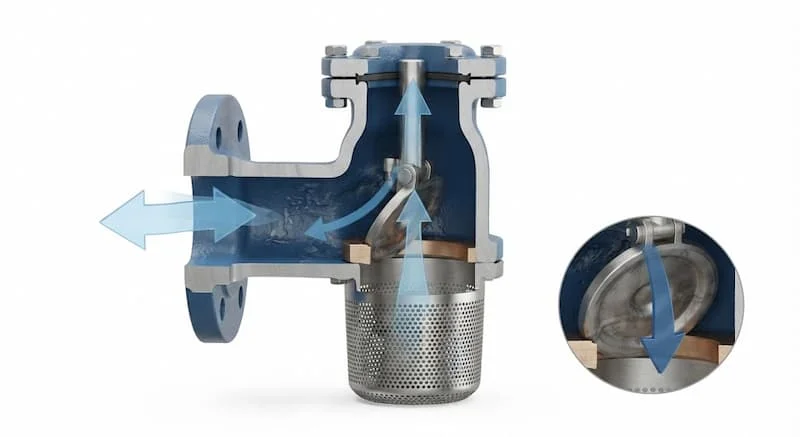

Nguyên lý vận hành của thiết bị vô cùng thông minh: khi máy bơm khởi động, áp suất âm từ dòng chảy sẽ tự động đẩy đĩa van mở ra để nước lưu thông. Ngược lại, ngay khi bơm ngừng hoạt động, đĩa van sẽ đóng kín lại nhờ trọng lực hoặc lực đàn hồi của lò xo kết hợp với cột nước ép xuống, ngăn hoàn toàn tình trạng nước chảy ngược về nguồn. Đồng thời, phần lưới lọc bên dưới sẽ giữ lại toàn bộ rác, cát và cặn thô, bảo vệ an toàn tuyệt đối cho cánh bơm.

Cấu tạo của van chân mặt bích

• Thân van: Khung chịu lực chính được đúc nguyên khối từ kim loại hoặc nhựa cứng, đóng vai trò bao bọc toàn bộ linh kiện bên trong.

• Đĩa van & Trục van: Bộ phận chuyển động linh hoạt đóng mở liên tục để kiểm soát chiều đi của dòng lưu chất.

• Lò xo trợ lực & Gioăng làm kín: Hỗ trợ đĩa van đóng nhanh chóng, kết hợp vòng đệm EPDM/PTFE chống rò rỉ tuyệt đối.

• Lưới lọc rác & Mặt bích kết nối: Ngăn chặn cặn thô lọt vào bơm và giúp bulông siết chặt van vào hệ thống đường ống một cách chắc chắn.

Các loại van chân mặt bích phổ biến

• Phân loại theo vật liệu: Gồm gang, gang dẻo, đồng thau, inox 304, inox 316 và nhựa PVC/UPVC chịu lực, phục vụ từ môi trường nước sạch đến hóa chất ăn mòn.

• Phân loại theo cơ chế đóng: Gồm van lá lật truyền thống, van lò xo đàn hồi nhanh và van dạng bi trượt linh hoạt.

• Phân loại theo tiêu chuẩn mặt bích: Đa dạng quy cách quốc tế như JIS 10K, ANSI 150, DIN PN10, DIN PN16 và BS4504, đảm bảo độ tương thích tuyệt đối cho công trình.

Thông số kỹ thuật cần quan tâm

• Kích thước danh nghĩa: Trải rộng từ các cỡ ống lớn như DN50, DN65, DN80, DN100 đến DN150, DN200, DN250 và DN300 cho nhà máy công nghiệp.

• Áp suất làm việc: Đáp ứng các tiêu chuẩn áp lực cao như PN10, PN16 hoặc tiêu chuẩn Class 150 của Mỹ.

• Nhiệt độ môi trường: Thích ứng linh hoạt từ hệ thống nước lạnh sinh hoạt, nước nóng đến các loại hóa chất nhẹ.

• Vật liệu vòng đệm: Sử dụng gioăng chuyên dụng như EPDM, NBR, PTFE hoặc Viton tùy theo tính chất dòng lưu chất.

So sánh Foot Valve Flange và Foot Valve nối ren

Kết luận: Nên chọn van chân mặt bích cho các hệ thống công nghiệp áp lực lớn, đòi hỏi độ bền vững cao, và chọn van nối ren cho các ứng dụng quy mô nhỏ, dân dụng để tối ưu chi phí.

Tại sao nên sử dụng van chân mặt bích?

Việc đầu tư lắp đặt van chân mặt bích mang lại những giá trị vô cùng thiết thực: giúp giữ vững nước mồi trong ống hút để bơm khởi động ngay lập tức, ngăn chặn triệt để dòng chảy ngược làm quay ngược cánh quạt bơm, giảm thiểu thời gian chờ đợi, bảo vệ động cơ khỏi tình trạng chạy khô, kéo dài tuổi thọ thiết bị và cắt giảm tối đa chi phí bảo trì định kỳ.

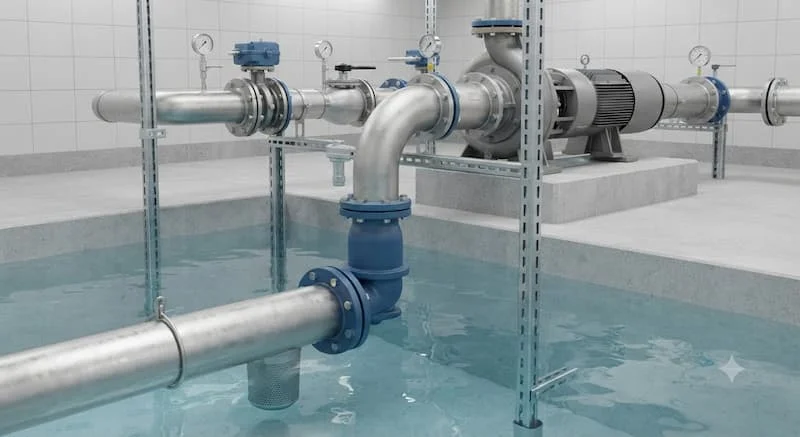

Van chân mặt bích được sử dụng trong những hệ thống nào?

• Trạm bơm cấp nước & Hệ thống đô thị: Vận hành ổn định trong các nhà máy nước sạch quy mô lớn.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo nguồn nước luôn sẵn sàng dưới áp lực cao khi có sự cố.

• Giếng khoan công nghiệp & Tưới tiêu nông nghiệp: Hút nước từ độ sâu lớn mà không sợ bị tụt áp suất.

• Nhà máy thực phẩm & Hóa chất: Sử dụng dòng van inox hoặc nhựa chuyên dụng để kháng ăn mòn hiệu quả.

Những sai lầm thường gặp khi lựa chọn van chân mặt bích

• Chọn sai kích thước DN: Dùng van nhỏ hơn đường ống làm nghẽn lưu lượng, gây sụt áp đường hút.

• Lắp sai tiêu chuẩn mặt bích: Không khớp tâm lỗ bulông giữa van và đường ống, gây rò rỉ nặng.

• Chọn sai mác vật liệu: Dùng van gang cho hệ thống hóa chất dẫn đến ăn mòn thủng thân van chỉ sau thời gian ngắn.

• Bỏ qua việc vệ sinh lưới lọc: Để rác bít kín mặt lưới làm máy bơm không thể hút được nước lên.

Giải pháp: Luôn kiểm tra kỹ bản vẽ kỹ thuật, xác định đúng tiêu chuẩn mặt bích và lên lịch bảo dưỡng định kỳ cho thiết bị.

Hướng dẫn lựa chọn van chân mặt bích phù hợp

✓ Xác định chính xác đường kính danh nghĩa của đường ống hút.

✓ Đối chiếu tiêu chuẩn mặt bích hiện hữu của hệ thống (JIS, DIN hay ANSI).

✓ Lựa chọn vật liệu van tương thích tuyệt đối với đặc tính nguồn nước hoặc hóa chất.

✓ Kiểm tra giới hạn áp suất làm việc tối đa của toàn mạng lưới bơm.

✓ Lựa chọn chất liệu gioăng làm kín phù hợp với nhiệt độ dòng chảy.

✓ Ưu tiên mua sản phẩm từ các thương hiệu sản xuất thiết bị van công nghiệp uy tín.

Cách lắp đặt và bảo dưỡng van chân mặt bích

1. Kiểm tra chiều dòng chảy: Đảm bảo chiều mũi tên khắc trên thân van trùng khớp với hướng nước đi vào máy bơm.

2. Làm sạch bề mặt bích: Vệ sinh sạch sẽ mạt hàn, rỉ sét bám trên mặt bích ống trước khi đặt gioăng đệm.

3. Siết bulông chéo đều tay: Dùng lực siết cân bằng để ép chặt gioăng cao su, ngăn ngừa hoàn toàn rò rỉ khí.

4. Kiểm tra độ kín khít: Thử áp lực nước tĩnh trước khi đưa toàn bộ trạm bơm vào vận hành chính thức.

5. Bảo dưỡng định kỳ: Tháo kiểm tra lưới lọc rác và đĩa van mỗi 6 tháng để loại bỏ cặn bám bẩn.

Câu hỏi thường gặp về van chân mặt bích

Foot Valve Flange khác biệt gì so với loại nối ren thông thường?

Thiết bị này sử dụng kết nối mặt bích chắc chắn, chuyên dùng cho các đường ống cỡ lớn và hệ thống chịu áp lực cao, trong khi loại nối ren chỉ phù hợp với đường ống nhỏ.

Khi nào cần ưu tiên sử dụng van chân mặt bích cho công trình?

Nên dùng khi hệ thống bơm của bạn có công suất lớn, đường kính ống hút từ DN50 trở lên và hoạt động trong môi trường công nghiệp đòi hỏi độ an toàn tuyệt đối.

Van chân mặt bích có cần phải tháo ra vệ sinh định kỳ không?

Rất cần thiết. Vệ sinh lưới lọc rác định kỳ giúp duy trì lưu lượng nước ổn định, tránh tình trạng bơm bị "ghí" nước do tắc nghẽn.

Có nên dùng van chân mặt bích chất liệu inox cho hệ thống nước biển không?

Hoàn toàn nên dùng. Chất liệu inox 316 có khả năng kháng ăn mòn muối biển cực tốt, giúp kéo dài tuổi thọ vận hành tối đa.

Kết luận

Van chân mặt bích đóng vai trò là thiết bị cốt lõi giúp giữ nước mồi, ngăn dòng chảy ngược và bảo vệ máy bơm khỏi những hư hỏng do chạy khô. Việc lựa chọn chính xác kích thước, vật liệu và tiêu chuẩn mặt bích sẽ giúp toàn bộ hệ thống vận hành ổn định, bền bỉ và tối ưu hóa chi phí sửa chữa.
