Ebara fsa pump catalogue là gì?

Ebara fsa pump catalogue là gì? Trong quy trình thiết kế và vận hành các hệ thống thủy lực công nghiệp, việc lựa chọn một chiếc máy bơm phù hợp là bài toán sống còn đối với mọi kỹ sư. Tuy nhiên, thực tế cho thấy không ít người gặp khó khăn khi cầm trên tay bộ ebara fsa pump catalogue. Những dãy số model dày đặc, các biểu đồ đường cong phức tạp và hàng loạt thông số kỹ thuật có thể khiến việc đưa ra quyết định trở nên mơ hồ.

Việc chọn sai bơm – dù là thiếu áp suất hay dư thừa công suất – đều dẫn đến những hệ lụy nghiêm trọng: từ lãng phí điện năng, gây rung lắc hệ thống cho đến hỏng hóc toàn bộ dây chuyền sản xuất. Do đó, hiểu rõ và làm chủ được ebara fsa pump catalogue không chỉ giúp bạn chọn đúng thiết bị mà còn đảm bảo tính kinh tế và độ bền cho công trình. Bài viết dưới đây sẽ phân tích chi tiết cách khai thác tài liệu này một cách chuyên nghiệp nhất.

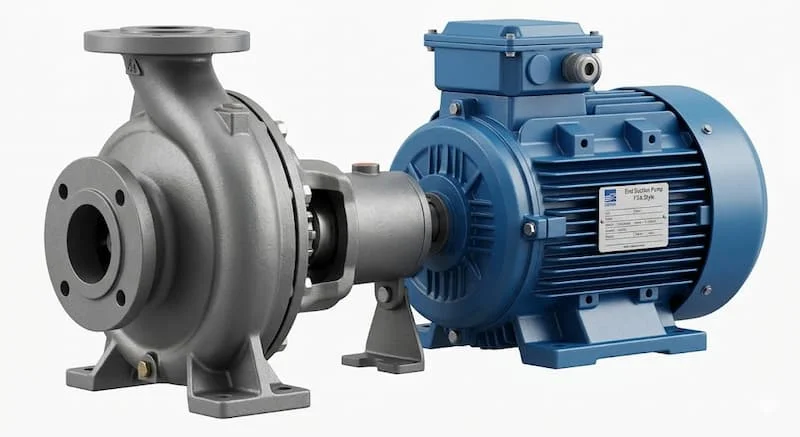

Ebara FSA pump là gì?

Ebara FSA pump là dòng máy bơm ly tâm trục ngang rời trục tiêu chuẩn (End Suction Volute Pumps) được phát triển bởi Tập đoàn Ebara (Nhật Bản). Đây là dòng bơm "nồi đồng cối đá" được thiết kế chuyên biệt cho các ứng dụng công nghiệp và dân dụng quy mô lớn, nơi yêu cầu lưu lượng nước lớn và khả năng vận hành liên tục 24/7.

Điểm đặc trưng của dòng FSA là thiết kế theo tiêu chuẩn JIS (Japanese Industrial Standards), cho phép tháo lắp bộ phận quay mà không cần tháo đường ống (Back pull-out design). Điều này giúp tiết kiệm tối đa thời gian bảo trì. Với hiệu suất thủy lực vượt trội và cấu tạo chắc chắn từ gang hoặc inox , FSA đã trở thành tiêu chuẩn vàng cho các hệ thống cấp nước và phòng cháy chữa cháy trên toàn cầu.

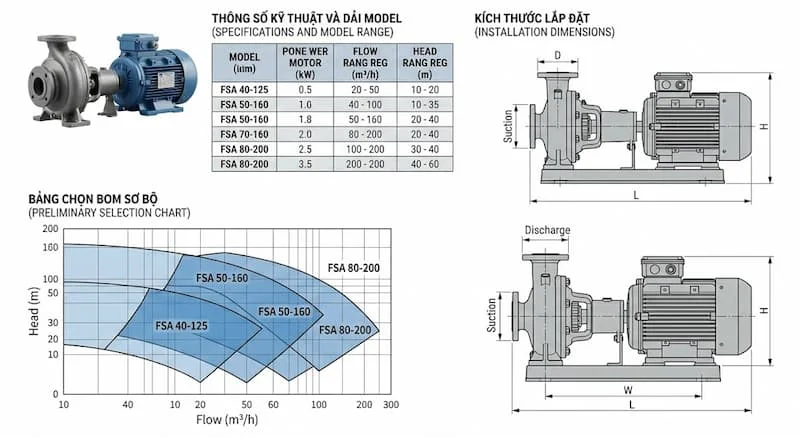

Catalogue Ebara FSA pump bao gồm những gì?

Tài liệu ebara fsa pump catalogue không chỉ đơn thuần là một cuốn giới thiệu sản phẩm. Đối với kỹ sư, đây là một "bản đồ kỹ thuật" chứa đựng mọi thông tin cần thiết để mô phỏng khả năng vận hành của bơm trong thực tế. Một bộ catalogue đầy đủ thường bao gồm:

• Danh sách Model: Phân loại theo kích thước họng hút/xả.

• Bảng thông số kỹ thuật (Specifications): Chi tiết về vật liệu cấu tạo, giới hạn nhiệt độ và áp suất làm việc.

• Đường cong đặc tính (Pump Curve): Biểu đồ thể hiện mối liên hệ giữa lưu lượng, cột áp và hiệu suất.

• Kích thước lắp đặt (Dimensions): Bản vẽ chi tiết phục vụ việc thiết kế bệ móng và lắp đặt đường ống.

Insight: Catalogue chính là cầu nối giữa lý thuyết thiết kế và thực tế vận hành. Nếu không nắm vững tài liệu này, mọi tính toán trên bản vẽ đều có nguy cơ trở thành sai số đắt giá.

Các model trong Ebara FSA pump catalogue

Khi lật mở danh mục ebara fsa pump, bạn sẽ thấy các model được ký hiệu theo quy luật nhất định. Việc hiểu ý nghĩa tên model giúp bạn định hình ngay phân khúc hiệu năng của thiết bị.

Dòng FSA được phân loại dựa trên kích thước đầu hút và đầu xả (mm), kết hợp với đường kính cánh bơm. Ví dụ:

• FSA 40-125: Họng xả 40mm, đường kính cánh tiêu chuẩn khoảng 125mm. Thường dùng cho các hệ nhỏ, lưu lượng vừa phải.

• FSA 80-200: Họng xả 80mm, đường kính cánh 200mm. Đây là model phổ biến cho các hệ thống cấp nước tòa nhà và cứu hỏa.

• FSA 150-400: Model cỡ lớn dành cho các nhà máy thủy lợi hoặc hệ thống làm mát trung tâm.

Insight: Tên model trong catalogue chính là mã định danh cho "sức mạnh" của bơm. Kích thước họng xả càng lớn thường đi kèm với khả năng tải lưu lượng (Flow rate) càng cao.

Thông số kỹ thuật quan trọng trong catalogue

Để chọn được thiết bị chuẩn xác từ ebara fsa pump catalogue, kỹ sư cần tập trung vào 4 chỉ số "sống còn" sau:

1. Lưu lượng (Capacity - Q): Đơn vị tính thường là $m^3/h$ hoặc $l/min$ . Đây là lượng nước bơm vận chuyển được trong một đơn vị thời gian.

2. Cột áp (Total Head - H): Tính bằng mét ( $m$ ). Chỉ số này quyết định bơm có thể đẩy nước lên độ cao bao nhiêu và thắng được lực ma sát trong đường ống hay không.

3. Công suất (Output - P): Tính bằng $kW$ hoặc $HP$ . Đây là mức tiêu thụ năng lượng của động cơ.

4. Hiệu suất (Efficiency - $\eta$ ): Tỉ lệ giữa năng lượng hữu ích và năng lượng tiêu thụ.

Giải thích: Cột áp quyết định khả năng đẩy cao, trong khi lưu lượng quyết định khối lượng nước cung cấp. Một sai lầm phổ biến là chọn bơm có cột áp quá cao so với nhu cầu, dẫn đến hiện tượng bơm chạy ngoài vùng đặc tính, gây xâm thực và cháy motor.

Cách đọc đường cong bơm (Pump Curve)

Đường cong bơm chính là phần quan trọng nhất trong danh mục ebara fsa pump. Đây là biểu đồ trực quan thể hiện hiệu suất của máy bơm.

• Trục hoành (X): Biểu thị lưu lượng (Flow).

• Trục tung (Y): Biểu thị cột áp (Head).

• Đường cong (H-Q): Khi lưu lượng tăng, cột áp sẽ giảm dần.

• Điểm làm việc (Duty Point): Là giao điểm giữa đường cong bơm và đường đặc tính hệ thống.

Insight: Điểm làm việc lý tưởng phải nằm trong vùng Best Efficiency Point (BEP) – nơi bơm đạt hiệu suất cao nhất. Nếu điểm làm việc nằm quá xa về phía bên phải hoặc bên trái đường cong, bơm sẽ bị rung, ồn và nhanh hỏng.

So sánh Ebara FSA với các dòng bơm khác

Để tối ưu hóa hệ thống, bạn cần biết khi nào nên chọn FSA thay vì các dòng khác:

• FSA vs Bơm trục đứng (Ebara EVMS): Bơm trục đứng tiết kiệm diện tích và có áp suất cực cao nhưng lưu lượng thấp. FSA mạnh về lưu lượng và dễ bảo trì motor hơn.

• FSA vs Bơm đa tầng cánh: Bơm đa tầng cánh dùng để đẩy nước lên các tòa nhà chọc trời. FSA phù hợp hơn cho các hệ thống cấp nước chung cư tầm trung, hệ chiller hoặc tưới tiêu nông nghiệp.

Kết luận: Ebara FSA là sự lựa chọn tối ưu cho các hệ thống yêu cầu sự bền bỉ, lưu lượng lớn và áp suất ở mức trung bình đến khá.

Ebara FSA pump dùng trong những hệ thống nào?

Nhờ dải thông số rộng trong danh mục ebara fsa pump, dòng bơm này có mặt trong hầu hết các lĩnh vực:

1. Hệ cấp nước công nghiệp: Vận chuyển nước từ bể ngầm lên các bồn chứa cao áp.

2. Hệ HVAC (Chiller): Bơm nước giải nhiệt cho hệ thống điều hòa trung tâm của các tòa nhà lớn.

3. Nhà máy sản xuất: Dùng trong các công đoạn tẩy rửa, làm mát dây chuyền.

4. Hệ thống PCCC: Đây là ứng dụng phổ biến nhất của FSA nhờ khả năng khởi động nhanh và lưu lượng ổn định để dập tắt hỏa hoạn.

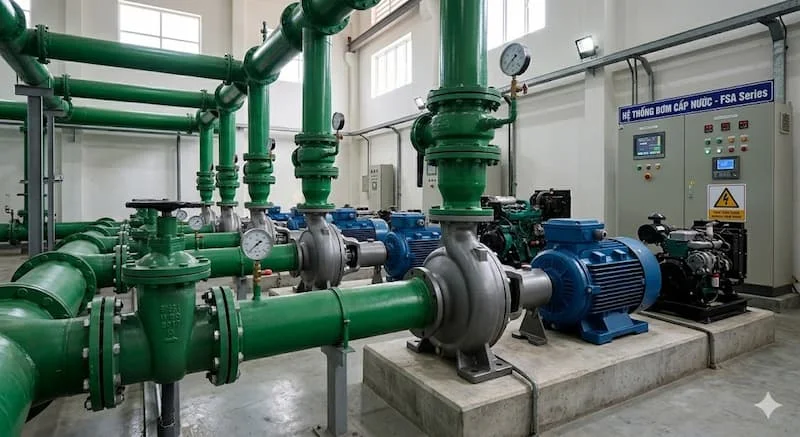

Sai lầm khi đọc catalogue và chọn bơm

Nhiều kỹ sư vẫn mắc phải những lỗi sơ đẳng khi tra cứu danh mục ebara fsa pump:

• Chỉ nhìn vào công suất (kW): Hai bơm cùng 15kW nhưng một cái chuyên đẩy cao (áp lớn), một cái chuyên đẩy ngang (lưu lượng lớn). Chỉ nhìn kW sẽ dẫn đến chọn sai chức năng.

• Bỏ qua chỉ số NPSH: Nếu không kiểm tra cột áp hút thực suất (NPSH) trong catalogue, bơm rất dễ bị hiện tượng xâm thực (cavitation), gây nổ bong bóng khí trong buồng bơm và làm hỏng cánh.

• Chọn bơm dư tải quá nhiều: Việc chọn bơm quá lớn so với yêu cầu không những tốn chi phí đầu tư mà còn làm bơm vận hành không ổn định, tốn điện năng lãng phí.

Cách chọn bơm từ catalogue Ebara FSA (Checklist)

Hãy tuân thủ quy trình sau để đảm bảo chọn được model chuẩn xác nhất:

1. ✔ Xác định nhu cầu: Tính toán tổng lưu lượng $Q$ và cột áp $H$ mà hệ thống cần.

2. ✔ Tra bảng tổng quát: Tìm vùng model phù hợp trong bảng sơ đồ chọn bơm (Selection Chart).

3. ✔ Kiểm tra Pump Curve: Đối chiếu $Q$ và $H$ thực tế lên biểu đồ của model đó.

4. ✔ Kiểm tra hiệu suất: Đảm bảo điểm làm việc nằm trong vùng hiệu suất tối ưu (> 60-70%).

5. ✔ Xác định động cơ: Chọn công suất motor phù hợp (nên chọn dư ra khoảng 10-15% để tránh quá tải).

6. ✔ Kiểm tra kích thước: Đảm bảo không gian lắp đặt thực tế khớp với bản vẽ Dimension trong catalogue.

Câu hỏi thường gặp (FAQ)

Ebara FSA pump catalogue tải ở đâu?

Bạn nên tải trực tiếp từ website chính thức của Ebara Việt Nam hoặc các nhà phân phối ủy quyền để đảm bảo bản mới nhất.

Làm sao chọn đúng model khi lưu lượng thay đổi?

Hãy sử dụng biến tần (VFD) để điều chỉnh tốc độ motor, nhưng model gốc vẫn phải được chọn dựa trên điểm làm việc cao nhất yêu cầu.

Tại sao model FSA lại được ưa chuộng trong PCCC?

Vì nó có cấu tạo rời trục, dễ dàng thay thế động cơ điện bằng động cơ diesel theo tiêu chuẩn phòng cháy.

Catalogue có cung cấp thông số về độ ồn không?

Có, một số bản catalogue chuyên sâu sẽ cung cấp biểu đồ độ ồn (Sound pressure level) để phục vụ thiết kế các tòa nhà yêu cầu yên tĩnh.

FSA có dùng được cho nước nóng không?

Tiêu chuẩn là nước lạnh đến $80^{\circ}C$ . Nếu dùng cho nước nóng hơn, bạn cần yêu cầu thay đổi loại phớt làm kín trong catalogue.

Kết luận

Danh mục Ebara FSA pump không chỉ là tài liệu kỹ thuật, nó là chìa khóa để tối ưu hóa hiệu suất và chi phí cho toàn bộ hệ thống của bạn. Việc hiểu rõ cách đọc biểu đồ, tra cứu thông số và tránh những sai lầm cảm tính sẽ giúp bạn chọn được chiếc máy bơm vận hành bền bỉ qua nhiều thập kỷ.
