Cụm bơm nước là gì?

Cụm bơm nước là gì? Hãy tưởng tượng một tòa nhà chung cư cao tầng với hàng trăm hộ dân đang sinh hoạt, một nhà máy sản xuất linh kiện điện tử cần hàng ngàn khối nước làm mát mỗi giờ, hay một hệ thống phòng cháy chữa cháy công nghiệp luôn phải túc trực ở trạng thái sẵn sàng. Điểm chung của tất cả các kịch bản này là gì? Đó chính là nhu cầu sử dụng nước với lưu lượng cực lớn và áp lực dòng chảy phải luôn giữ ở mức ổn định tuyệt đối.

Nếu chỉ sử dụng một máy bơm đơn lẻ, hệ thống rất dễ rơi vào tình trạng quá tải, áp lực nước phân bổ không đều giữa các tầng, thậm chí toàn bộ hoạt động sẽ bị tê liệt nếu máy bơm gặp sự cố kỹ thuật. Để giải quyết triệt để rủi ro này, giải pháp lắp đặt cụm bơm đồng bộ đã trở thành tiêu chuẩn bắt buộc cho các công trình hạ tầng kỹ thuật hiện đại, giúp tối ưu hóa hiệu suất vận hành và đảm bảo an ninh nguồn nước 24/7.

Vì Sao Nhiều Công Trình Hiện Nay Sử Dụng Cụm Bơm?

Trong thực tế quản lý và vận hành tòa nhà hay nhà xưởng, bài toán cấp nước luôn đối mặt với sự biến động lớn theo thời gian. Vào các khung giờ cao điểm, nhu cầu sử dụng nước của cư dân tăng vọt, đòi hỏi hệ thống phải cung cấp lưu lượng lớn ngay lập tức. Ngược lại, vào ban đêm, nhu cầu này giảm xuống mức tối thiểu. Một máy bơm cố định công suất lớn đơn lẻ sẽ không thể tự điều tiết linh hoạt, dẫn đến tình trạng lãng phí điện năng khi nhu cầu thấp hoặc thiếu hụt áp lực khi nhu cầu cao.

Khi một máy bơm đơn lẻ gặp sự cố hỏng hóc hoặc cần dừng lại để bảo trì, toàn bộ tòa nhà hoặc dây chuyền sản xuất sẽ phải đối mặt với nguy cơ mất nước hoàn toàn. Đây là một kịch bản tồi tệ gây thiệt hại lớn về kinh tế và uy tín của chủ đầu tư. Sự xuất hiện của cụm bơm là lời giải hoàn hảo cho bài toán này, giúp phân phối tải trọng vận hành, tạo lập hệ thống dự phòng thông minh và duy trì áp suất đường ống luôn ổn định bất kể mọi biến động đầu ra.

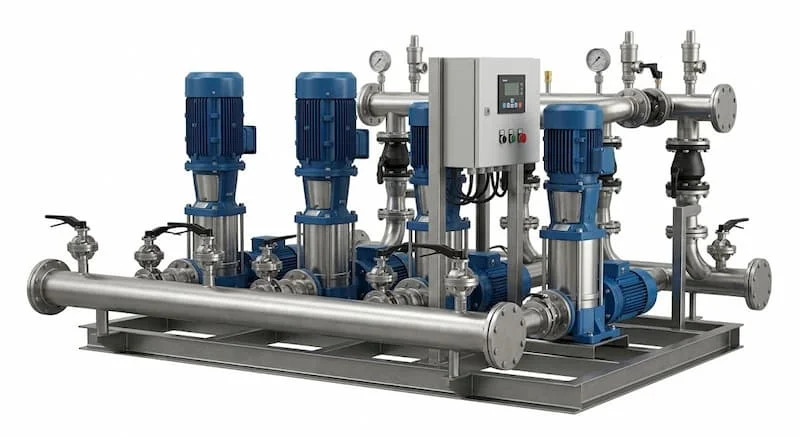

Cụm Bơm Nước Là Gì?

Cụm bơm nước là một hệ thống cấp nước hoàn chỉnh bao gồm từ hai hoặc nhiều máy bơm nước được kết nối song song hoặc nối tiếp với nhau trên cùng một hệ bệ đỡ. Hệ thống này được lắp đặt đồng bộ với các đường ống góp hút-đẩy, hệ thống van khóa công nghiệp, thiết bị đo lường cảm biến và được điều khiển tự động thông qua một tủ điện điều khiển trung tâm.

Đặc điểm nổi bật nhất của hệ thống này là tính tự động hóa cao và khả năng vận hành thông minh. Thay vì phải đóng ngắt bằng tay, hệ thống tự động nhận biết áp suất đường ống để điều phối số lượng máy bơm hoạt động phù hợp. Sự kết hợp này mang lại khả năng mở rộng công suất linh hoạt, tạo tính dự phòng an toàn tuyệt đối và duy trì một áp lực nước đồng đều đến mọi điểm tiêu thụ trong công trình mà các dòng bơm đơn lẻ không thể làm được.

Nguyên Lý Hoạt Động Của Cụm Bơm

Nguyên lý vận hành của cụm bơm dựa trên cơ chế phản hồi vòng lặp kín thông qua áp suất đường ống. Toàn bộ quy trình diễn ra hoàn toàn tự động theo các bước như sau:

• Cảm biến áp suất gắn trên đường ống xả liên tục gửi tín hiệu kỹ thuật số về tủ điều khiển trung tâm.

• Khi có thiết bị tiêu thụ nước, áp suất trong đường ống bắt đầu sụt giảm dưới mức cài đặt tiêu chuẩn.

• Tủ điều khiển ngay lập tức kích hoạt máy bơm đầu tiên hoạt động (thường kết hợp biến tần để khởi động mềm).

• Nếu nhu cầu nước tiếp tục tăng và một bơm không đủ duy trì áp suất, tủ điều khiển sẽ tự động gọi thêm bơm thứ hai, thứ ba chạy đồng thời.

• Khi nhu cầu sử dụng giảm, áp suất đường ống đạt ngưỡng thiết lập, các máy bơm sẽ tự động giảm tốc độ hoặc lần lượt dừng lại để tiết kiệm điện.

Bản chất hoạt động của hệ thống này là sự điều phối luân phiên và điều tốc thông minh. Việc luân phiên thời gian khởi động giữa các máy bơm giúp đảm bảo hao mòn cơ khí của các thiết bị là đồng đều như nhau, tránh hiện tượng một máy chạy quá nhiều dẫn đến hư hỏng sớm trong khi máy còn lại bị rỉ sét do để không.

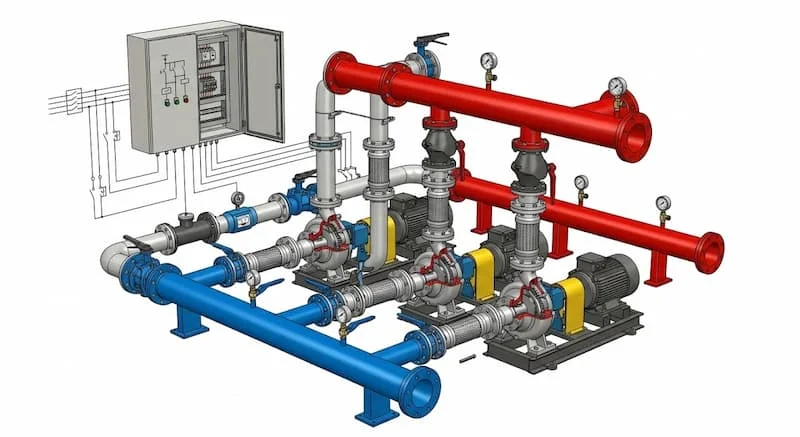

Cấu Tạo Của Một Cụm Bơm Tiêu Chuẩn

Một hệ thống cụm bơm đạt chuẩn kỹ thuật công nghiệp đòi hỏi sự kết hợp khắt khe của nhiều cấu kiện cơ khí và điện tử cao cấp:

• Máy bơm nước: Là bộ phận cốt lõi của hệ thống. Tùy thuộc vào yêu cầu cột áp và lưu lượng, các kỹ sư thường ưu tiên sử dụng bơm ly tâm trục ngang, bơm trục đứng đa tầng cánh hoặc bơm ly tâm trục rời công suất lớn.

• Đường ống góp (Manifold): Bao gồm ống góp hút và ống góp đẩy được gia công bằng vật liệu chịu áp lực cao như Inox 304 hoặc thép mạ kẽm nhúng nóng, đảm bảo phân phối lưu chất đồng đều.

• Hệ thống van công nghiệp: Gồm van chặn (gate valve) để cô lập bơm khi bảo trì, van một chiều (check valve) ngăn dòng nước chảy ngược gây thủy kích hỏng cánh bơm, và van an toàn hoặc van xả tràn bảo vệ quá áp.

• Tủ điện điều khiển trung tâm: Tích hợp bộ điều khiển PLC, màn hình HMI và các bộ biến tần (VFD). Tủ điện đóng vai trò đầu não bảo vệ hệ thống khỏi các sự cố quá tải, mất pha, chập mạch và điều khiển luân phiên các bơm.

• Thiết bị cảm biến: Cảm biến áp suất, cảm biến dòng chảy và phao báo mức nước chống cạn bể chứa, cung cấp dữ liệu đầu vào chính xác cho tủ điều khiển xử lý.

Các Loại Cụm Bơm Phổ Biến Hiện Hiện Nay

Tùy thuộc vào mục đích sử dụng cụ thể của từng công trình, hệ thống này được chia thành các chủng loại chuyên dụng:

• Cụm bơm cấp nước sinh hoạt: Thường sử dụng trong các tòa nhà chung cư, khách sạn, trường học. Hệ thống tập trung vào việc duy trì dòng nước sạch ổn định, không bị ngắt quãng và vận hành êm ái, hạn chế tiếng ồn.

• Cụm bơm tăng áp (Booster Pump Set): Ứng dụng phổ biến cho các tòa nhà siêu cao tầng hoặc các nhà máy sản xuất có đường ống kéo dài, nơi áp lực nước tự nhiên không đủ để đẩy lưu chất đến các khu vực trên cao.

• Cụm bơm phòng cháy chữa cháy (PCCC): Thiết kế bắt buộc theo các tiêu chuẩn an toàn nghiêm ngặt (như TCVN). Hệ thống này thường bao gồm một bơm chính chạy điện, một bơm dự phòng chạy bằng động cơ Diesel (đảm bảo hoạt động khi mất điện toàn hệ thống) và một bơm bù áp (Jockey pump) nhỏ để duy trì áp trực trực tiếp trên đường ống.

• Cụm bơm công nghiệp: Thiết kế riêng cho các dây chuyền sản xuất, hệ thống giải nhiệt Chiller hoặc các nhà máy xử lý nước thải quy mô lớn, đòi hỏi tính bền bỉ và khả năng chịu ăn mòn hóa chất cao.

Tại Sao Nên Sử Dụng Cụm Bơm Nước Thay Vì Máy Bơm Đơn?

Để thấy rõ hiệu quả kinh tế và kỹ thuật, hãy cùng làm một bảng so sánh trực quan giữa việc đầu tư một hệ thống đồng bộ và một máy bơm đơn lẻ:

Việc phụ thuộc vào một máy bơm đơn lẻ duy nhất giống như việc bạn đặt toàn bộ sự an toàn của một dây chuyền sản xuất nghìn tỷ vào một mắt xích mỏng manh. Hậu quả của việc gián đoạn nguồn nước do hỏng bơm thường có chi phí khắc phục lớn hơn gấp nhiều lần so với chi phí chênh lệch khi đầu tư một cụm bơm chuẩn ngay từ đầu.

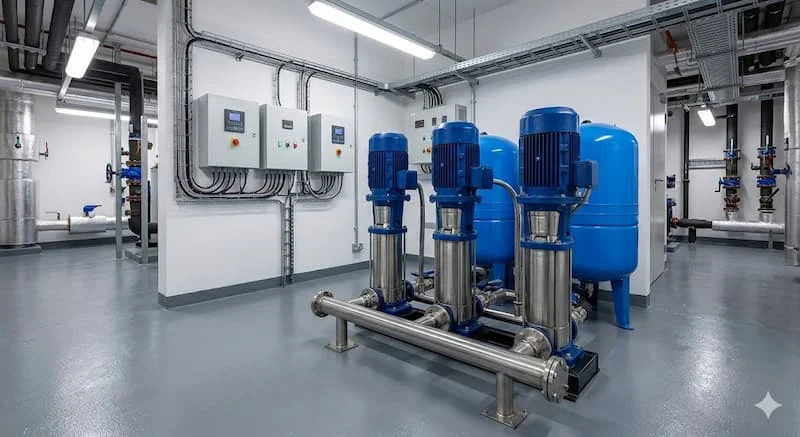

Cụm Bơm Nước Được Sử Dụng Trong Những Lĩnh Vực Nào?

Phạm vi ứng dụng của hệ thống này cực kỳ rộng lớn, có mặt trong hầu hết các công trình kiến trúc hiện đại:

• Lĩnh vực dân dụng: Lắp đặt tại tầng hầm các khu chung cư cao tầng, các khu đô thị biệt thự liền kề để đảm bảo áp lực nước đồng đều từ tầng thấp đến tầng cao nhất.

• Lĩnh vực thương mại: Các trung tâm thương mại phức hợp, tòa nhà văn phòng cho thuê, resort và khách sạn 5 sao – nơi chất lượng dịch vụ cấp nước ảnh hưởng trực tiếp đến trải nghiệm khách hàng.

• Sản xuất công nghiệp: Cung cấp nước cho hệ thống lò hơi, tháp giải nhiệt cooling tower, các nhà máy dệt nhuộm, thực phẩm và khu chế xuất công nghiệp nặng.

• Hạ tầng kỹ thuật: Các trạm tăng áp trung chuyển của thành phố, hệ thống thủy lợi tưới tiêu nông nghiệp quy mô lớn và mạng lưới đường ống phòng cháy chữa cháy đô thị.

Những Sai Lầm Thường Gặp Khi Thiết Kế Cụm Bơm

Một trong những sai lầm nghiêm trọng nhất của các kỹ sư non kinh nghiệm là tính toán sai lưu lượng đỉnh. Việc này dẫn đến thiết kế công suất cụm bơm quá nhỏ gây thiếu nước, hoặc quá lớn dẫn đến lãng phí chi phí đầu tư thiết bị và tiền điện vận hành không cần thiết.

Sai lầm tiếp theo là bỏ qua việc tính toán bơm dự phòng. Một cụm bơm đạt chuẩn bắt buộc phải có hệ số an toàn $N+1$, tức là khi một bơm có công suất lớn nhất dừng hoạt động, các bơm còn lại vẫn phải gánh đủ 100% nhu cầu của hệ thống.

Ngoài ra, việc chọn sai đường kính ống góp quá nhỏ sẽ tạo ra vận tốc dòng chảy quá cao, gây tổn thất áp suất lớn do ma sát và làm phát sinh tiếng ồn, rung lắc mạnh. Cuối cùng, việc thiếu tủ điều khiển tự động biến tần mà chỉ dùng tủ khởi động trực tiếp (DOL) sẽ làm sụt áp lưới điện mỗi khi bơm khởi động và gây ra hiện tượng búa nước phá hủy đường ống.

Cách Lựa Lựa Chọn Cụm Bơm Nước Phù Hợp

Để chọn mua hoặc thiết kế được một hệ thống tối ưu, bạn cần tuân thủ quy trình kỹ thuật 6 bước sau:

• Bước 1: Xác định tổng lưu lượng nước yêu cầu ($Q_{max}$) dựa trên tiêu chuẩn dùng nước của công trình.

• Bước 2: Tính toán tổng cột áp ($H$) bao gồm chiều cao hình học của tòa nhà, tổn thất áp suất dọc đường ống và áp lực dư tại đầu vòi cao nhất.

• Bước 3: Xác định số lượng máy bơm cần thiết (thường là cụm 2 bơm hoặc 3 bơm) để chia nhỏ lưu lượng, giúp linh hoạt điều tiết tải.

• Bước 4: Lựa chọn chủng loại máy bơm (trục đứng hay trục ngang) dựa trên không gian diện tích phòng kỹ thuật.

• Bước 5: Thiết lập cấu hình tủ điều khiển tự động (sử dụng loại biến tần độc lập cho từng bơm hay một biến tần chạy nền luân phiên).

• Bước 6: Tính toán dự phòng công suất khoảng 10–15% cho các nhu cầu mở rộng quy mô công trình trong tương lai.

Checklist kỹ thuật bắt buộc trước khi lắp đặt:

•  Kiểm tra bản vẽ thiết kế, đối chiếu lưu lượng và cột áp thực tế của công trình.

•  Xác định cao độ nền móng phòng bơm, đảm bảo bệ đỡ bê tông chịu được tải trọng rung.

•  Kiểm tra nguồn điện cấp (đảm bảo tiết diện dây cáp đủ tải cho toàn bộ các motor chạy cùng lúc).

•  Chọn đúng kích thước đường ống góp và các mặt bích kết nối tiêu chuẩn (JIS, ANSI, DIN).

•  Lắp đặt van một chiều chắc chắn tại đầu đẩy của từng máy bơm.

•  Gắn đồng hồ đo áp suất (Pressure Gauge) tại cả đầu hút và đầu đẩy để theo dõi vận hành.

•  Kiểm tra các đầu nối dây tín hiệu cảm biến về tủ điện trung tâm.

•  Tiến hành xúc rửa đường ống trước khi chạy thử nghiệm toàn bộ hệ thống để tránh rác làm hỏng cánh bơm.

FAQ – Câu Hỏi Thường Gặp Về Cụm Bơm Nước

Cụm bơm nước gồm những gì?

Một hệ thống tiêu chuẩn bao gồm: các máy bơm nước, đường ống góp hút và đẩy, van chặn, van một chiều, cảm biến áp suất, bình tích áp (để hạn chế số lần khởi động bơm) và tủ điện điều khiển tự động tích hợp biến tần.

Khi nào cần lắp cụm bơm nước?

Bạn cần lắp đặt hệ thống này khi công trình yêu cầu lưu lượng nước lớn vượt quá khả năng cung cấp của một máy bơm thông thường, hoặc khi hệ thống bắt buộc phải hoạt động liên tục 24/7 không được phép gián đoạn (như bệnh viện, nhà máy, chung cư).

Một cụm bơm nên có bao nhiêu máy bơm?

Số lượng bơm phụ thuộc vào biểu đồ tiêu thụ nước của công trình. Thông thường, cấu hình phổ biến nhất là cụm 2 bơm (1 chạy – 1 dự phòng) cho quy mô vừa, hoặc cụm 3 đến 4 bơm (2 chạy – 1 tăng cường – 1 dự phòng) cho các dự án quy mô lớn.

Cụm bơm tăng áp khác gì cụm bơm PCCC?

Cụm bơm tăng áp phục vụ cho nhu cầu sinh hoạt, cần vận hành êm ái, vật liệu tiếp xúc nước sạch phải an toàn (thường là inox) và điều khiển bằng biến tần. Trong khi đó, cụm bơm PCCC được thiết kế theo các tiêu chuẩn khắt khe về an toàn cháy nổ, ưu tiên khởi động nhanh, áp lực cực lớn và bắt buộc có động cơ Diesel dự phòng độc lập.

Cụm bơm nước có tiết kiệm điện không?

Có. Nếu hệ thống được trang bị công nghệ biến tần (VFD), máy bơm sẽ tự động thay đổi tốc độ quay theo nhu cầu thực tế. Khi nhu cầu dùng nước ít, motor sẽ chạy chậm lại, giúp tiết kiệm lên tới 30% – 50% điện năng tiêu thụ so với việc chạy cố định tốc độ.

Kết Luận

Đầu tư một hệ thống cụm bơm nước đồng bộ và hiện đại là bước đi chiến lược giúp nâng cao giá trị và độ an toàn cho toàn bộ công trình của bạn. Khả năng vận hành tự động thông minh, tính toán dự phòng sự cố tuyệt đối cùng hiệu quả tiết kiệm điện năng vượt trội chính là những lý do khiến giải pháp này thay thế hoàn toàn các phương thức cấp nước truyền thống. Việc lựa chọn cấu hình hệ thống chuẩn xác ngay từ khâu thiết kế ban đầu sẽ quyết định đến sự ổn định lâu dài và tối ưu hóa chi phí vận hành cho chủ đầu tư.
