CLASS 125/ CLASS 150/

PN10/PN16/JIS 10K

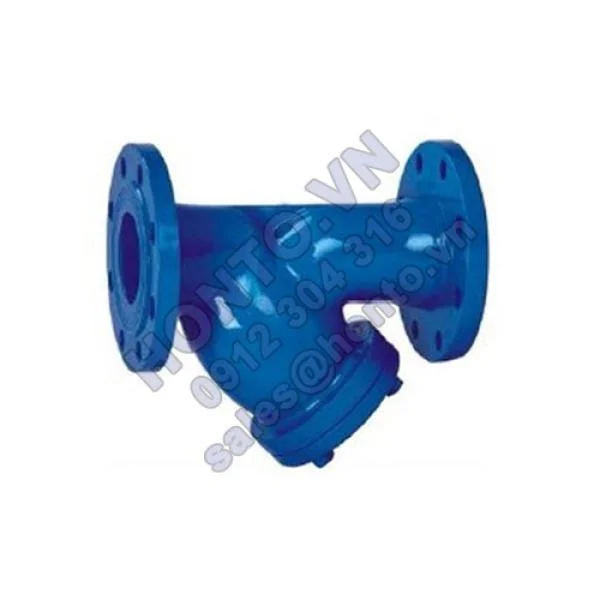

Y-Type Strainer/

Y lọc nối bích

Valve Standard/Tiêu chuẩn Y lọc nối bích:

Bolted cover with blow-off drain plug, Stainless steel perforated screen , Epoxy Coated,

Flanged to ANSI Class 125, BS 4504 PN16

Nắp được bắt vít với rãnh xả, bề mặt được đục lỗ làm bằng inox, phủ epoxy

Nối mặt bích theo ANSI 125, BS4504PN16

Pressure Temperature Ratings/Tỷ lệ nhiệt độ áp suất Y lọc nối bích

Working pressure/

Áp suất làm việc Y lọc nối bích

10bar/16bar

Testing Pressure/

Áp suất thử nghiệm Y lọc nối bích

Shell/Vỏ: 15bar/24bar

Working Temperature/

Nhiệt độ hoạt động Y lọc nối bích

 -20℃ to 110℃ EPDM Seat

 Suitable Media/

Môi trường phù hợp Y lọc nối bích

 Water, Oil& Gas/

Nước, dầu và ga

Material Specification/Tiêu chuẩn vật liệu Y lọc nối bích


Part/Phụ tùng

Material/Vật liệu

ASTM Spec

BS

Flange/Mặt bích

Cast Iron/ Gang

Ductile Iron /Gang dẻo

A126 Class B

A536 65-45-12

 1452 Gr.220

1563 EN-JS1040

Cover/Nắp

Cast Iron/Gang

Ductile Iron/Gang dẻo

A126 Class B

A536 65-45-12

 1452 Gr.220

1563 EN-JS1040

Screen/Màn chắn

SS304

SS316

S30400

S31600

970 304S15

970 316S16

Blow-Off Plug/

Rãnh xả

Carbon Steel/

Thép carbon



Standard Screen/Màn chắn tiêu chuẩn Y lọc nối bích


Size(mm)

Cỡ Y lọc nối bích

Hole Dia. (mm)

Kích thước lỗ Y lọc nối bích

Mesh

Lưới Y lọc nối bích

40-150

1.5

104

200-350

3.0

40

400-600

5.0

12

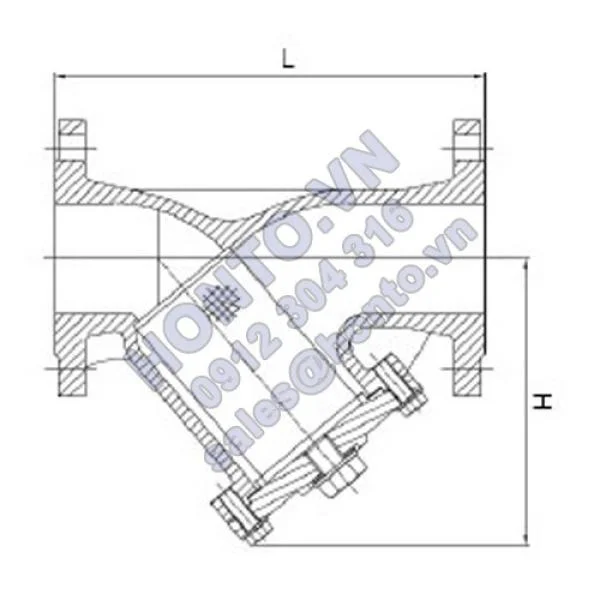

Dimensions/Kích thước Y lọc nối bích

DN

Mm

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

Inch

1 ½

2

2 1/2

3

4

5

6

8

10

12

14

16

18

20

24

L

200

230

290

310

350

400

480

600

730

850

980

110

1200

1250

1450

H

126

160

180

215

235

275

305

390

540

680

740

845

838

908

1078

LƯU Ý Y LỌC NỐI BÍCH:

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Y lọc nối bích, mời quý khách hàng liên hệ với chúng tôi.
