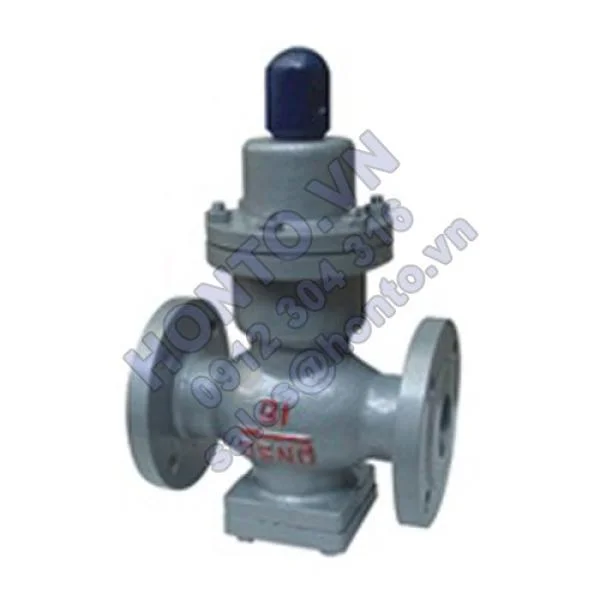

VAN GIẢM ÁP ỐNG BELLOWS TÁC DỤNG TRỰC TIẾP MODEL Y44T/16

ĐẶC ĐIỂM KẾT CẤU VÀ MỤC ĐÍCH SỬ DỤNG VAN GIẢM ÁP MODEL Y44T/16

Series van giảm áp này thuộc loại van giảm áp lò xo ống bellows kiểu tác dụng trực tiếp, cấu tạo chủ yếu gồm ống bellows, lò xo điều tiết, đế van, cánh van, sử dụng ống bellows cảm biến áp suất xuôi dòng của van để truyền động cánh van, thay đổi và điều chỉnh độ mở của van và thực hiện chức năng ổn áp, thông qua điều chỉnh bulong điều tiết để cài đặt áp suất đầu ra. Chức năng giảm áp, ổn áp của van rất ổn định, thích hợp dùng cho đường ống khí và dung dịch.

Hình thức kết nối: mặt bích FF, RF

Tiêu chuẩn tuân thủ: JB79, GB9113, ANSI, B16.5

THÔNG SỐ KỸ THUẬT VÀ CHỈ SỐ TÍNH NĂNG CHÍNH CHẤT LIỆU LINH KIỆN CHỦ YẾU

Áp suất định mức (Mpa)

0.6

1.0

1.6

Tên bộ phận

Chất liệu sử dụng

Áp suất thử nghiệm thân vỏ (Mpa)*

0.9

1.0

2.4

Thân van, nắp van

WCB

Áp suất thử nghiệm làm kín(Mpa)

0.6

1.0

1.6

Nắp

WCB

Áp suất đầu vào lớn nhất(Mpa)

0.6

1.0

1.6

Đế van, đĩa van

2Cr13

Phạm vi áp suất đầu ra(Mpa)

0.05-0.4

0.1-0.8

0.1-1.0

Ống bellows

1Cr18Ni9Ti

Sai số đặc tính áp suất(Mpa) ∆P2P

GB12244-1989

Đệm trên ống bellows

2Cr13

Sai số đặc tính lưu lượng(Mpa) ∆P2G

GB12244-1989

Đệm dưới ống bellows

2Cr13

Chênh lệch áp suất nhỏ nhất (Mpa)

0.1

0.15

0.15

Đế dẫn hướng

2Cr13

Lượng rò rỉ

GB12245-1989

Lò xo van chủ

50CrVA

HỆ SỐ LƯU LƯỢNG (Cv) Lò xo điều chỉnh 60Si2Mn

DN

15

20

25

32

40

50

65

80

100

Cv

1

2.5

4

6.5

9

16.5

25

36

64

KÍCH CỠ NGOÀI  Y44T/H (PN0.6-1.6 Mpa) VAN GIẢM ÁP ỐNG BELLOWS Y44T/16

Đường kính DN

Kích cỡ ngoài Van giảm áp ống bellows tác dụng trực tiếp Y44T-16

L

H

H1

0.6/1.0MPa

1.6 MPa

15

140

140

290

90

20

140

140

295

98

25

160

160

295

110

32

180

180

295

110

40

200

200

325

125

50

230

230

325

125

65

280

325

130

80

310

380

160

100

350

380

170

KÍCH CỠ KẾT NỐI Y44T/H (PN0.6-1.6 Mpa) VAN GIẢM ÁP MODEL Y44T/16

Kích cỡ kết nối Van giảm áp ống bellows tác dụng trực tiếp Y44T-16

PN 0.6Mpa

PN 1.0Mpa

PN 1.6Mpa

D

K

n-ɸ

d

C

D

K

n-ɸ

d

C

D

K

n-ɸ

d

C

80

55

4-12

40

12

95

65

4-14

45

12

95

65

4-14

45

14

90

65

4-12

50

12

105

75

4-14

55

14

105

75

4-14

55

14

100

75

4-12

60

14

115

85

4-14

65

14

115

85

4-14

65

14

120

90

4-14

70

14

135

100

4-18

78

16

135

100

4-18

78

16

130

100

4-14

80

14

145

110

4-18

85

16

145

110

4-18

85

16

140

110

4-14

90

14

160

125

4-18

100

16

160

125

4-18

100

16

160

130

4-14

110

14

180

145

4-18

120

18

180

145

4-18

120

18

185

150

4-18

125

16

195

160

4-18

135

18

195

160

4-18

135

20

205

170

4-18

145

16

215

180

8-18

155

20

215

180

8-18

155

20

LƯU Ý VAN GIẢM ÁP ỐNG BELLOWS TÁC DỤNG TRỰC TIẾP MODEL Y44T/16:

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Van giảm áp ống bellows tác dụng trực tiếp Y44T-16, mời quý khách hàng liên hệ với chúng tôi.
