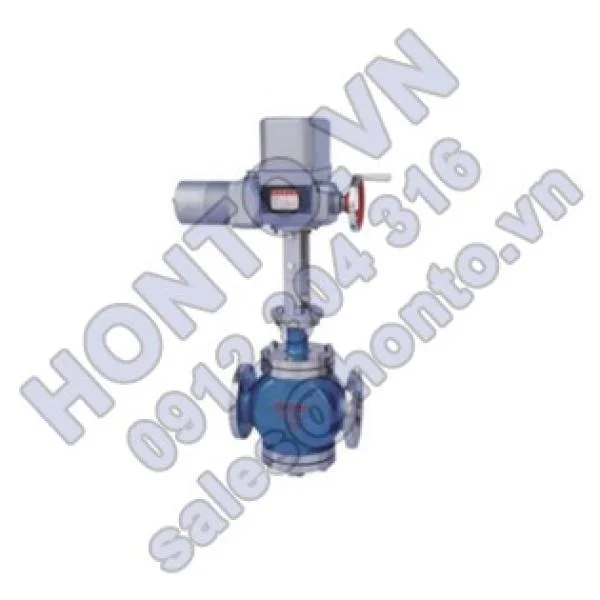

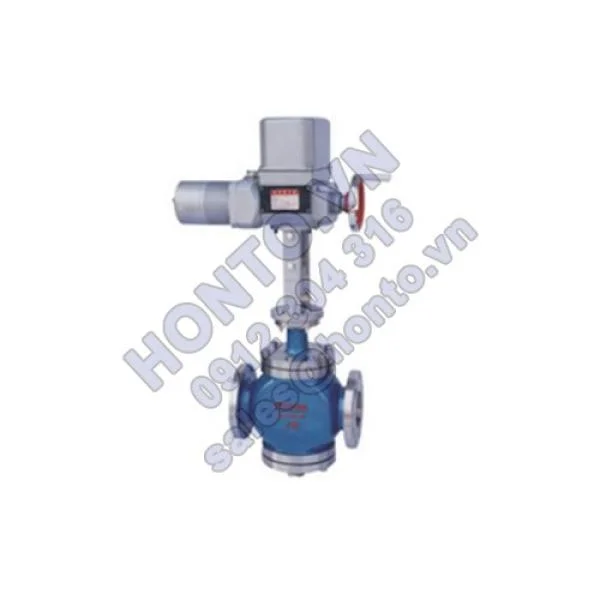

  VAN ĐIỀU TIẾT ĐẾ ĐƠN CHẢY THẲNG ĐIỀU KHIỂN ĐIỆN ZAZP, ZAZN

THÔNG SỐ KỸ THUẬT VAN ĐIỀU TIẾT ĐẾ ĐƠN CHẢY THẲNG ĐIỀU KHIỂN ĐIỆN ZAZP, ZAZN

Van điều tiết đế đơn chảy thẳng điều khiển điện: cấu tạo gồm cơ cấu thiết bị điện DDZ và các loại thân van (đế đơn, đế đôi, khớp nối), hội tụ đặc điểm của các loại van. Van điều tiết điện động sử dụng nguồn điện xoay chiều một pha 220V, tiếp nhận tín hiệu điện tiêu chuẩn đồng nhất 0-10mA DC hoặc 4-20mA DC, tự động điều chỉnh độ mở của van, từ đó điều chỉnh các thông số như lưu lượng, áp suất, nhiệt độ, mức dung dịch, là một bộ phận tự động điều tiết trong quá trình sản xuất.

Thông số tính năng của van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN

Model PN

  Áp suất

làm việc Mpa

Nhiệt độ℃

Tín hiệu đầu vào

 mA DC

Điện trở

 đầu vào Ω

Cấp điện áp

và tần suất

  Độ không

linh hoạt µA

/V /Hz
ZAZP-16 16 1.6 ≤200 0-10 4-24 200 250 220 50-60 ≤150 ≤240
ZAZN-16
ZAZP-40 40 4 C、P:≤250;
C, P:≤450 (có tấm tản nhiệt)
ZAZN-40
ZAZP-63P 63 6.3
ZAZN-63P

CHẤT LIỆU VAN ĐIỀU TIẾT ĐẾ ĐƠN CHẢY THẲNG ĐIỀU KHIỂN ĐIỆN ZAZP, ZAZN

Chất liệu các bộ phận của van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN

Thông số của thiết bị điện truyền động của van điều tiết đơn chảy thằng điều khiển điện ZAZP, ZAZN
Model Tín hiệu đầu vào mA DC   Lực đẩy trục  chính N Hành trình mm   Thời gian toàn hành trình mm
DKZ-310 0-10 4000 16 12.5
25 30
DKZ-410 6400 40 32
60 48
DKZ-510 16000 60 37
100 62
DKZ-3200 4-20 2500 16 10
DKZ-3300 25 15.6
DKZ-4400 6400 40 25
DKZ-4500 60 37.5
Chất liệu các bộ phận của van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN
Model Thân van, nắp van Lõi van, ty van, đế van Miếng đệm Bọc ty
ZAZP-16 HT200 1Cr18Ni9 Tấm amiăng cao su PTFE
ZAZN-16
ZAZP-40 ZG25 1Cr18Ni9 Tấm amiăng cao su PTFE
ZAZN-40
ZAZP-63P 1Cr18Ni9 1Cr18Ni9 Tấm amiăng cao su PTFE


KÍCH THƯỚC VAN ĐIỀU TIẾT ĐẾ ĐƠN CHẢY THẲNG ĐIỀU KHIỂN ĐIỆN ZAZP, ZAZN

Kích cỡ của van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN

Kích c van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN áp PN16 (mm)
DN D D1 D2 f b z×Φd t L
25 115 85 65 2 16 4×Φ14 4 185
32 135 100 78 2 18 4×Φ18 5 200
40 145 110 85 3 18 4×Φ18 5 220
50 160 125 100 3 20 4×Φ18 5 250
65 180 145 120 3 20 4×Φ18 5 275
80 195 160 135 3 22 8×Φ18 5 305
100 215 180 155 3 24 8×Φ18 5 350
125 245 210 185 3 26 8×Φ18 5 410
150 280 240 210 3 28 8×Φ23 5 450
200 335 295 265 3 30 12×Φ23 5 550
250 405 355 320 3 32 12×Φ25 5 640
300 460 410 375 4 34 12×Φ25 5 720
Kích c van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN áp PN40 (mm)
DN D D1 D2 f D6 f1 b z×Φd H2 H1 H1ˊ
25 190 115 85 65 58 4 16 4×Φ14 117 670 752
32 210 135 100 75 66 4 18 4×Φ18 120 673 754
40 230 145 110 85 76 4 18 4×Φ18 139 693 776
50 255 160 125 100 88 4 20 4×Φ18 144 698 804
65 285 180 145 120 110 4 22 8×Φ18 188 799 954
80 310 195 160 135 121 4 22 8×Φ18 208 809 964
100 355 230 190 160 150 4.5 24 8×Φ23 220 821 976
125 425 270 220 188 176 4.5 28 8×Φ25 268 907 1090
150 460 300 250 218 204 4.5 30 8×Φ25 278 917 1100
200 560 375 320 282 260 4.5 38 12×Φ30 320 959 1142
250 655 445 385 345 313 4.5 42 12×Φ34 441 1161 1309
300 735 510 450 408 364 4.5 46 16×Φ34 465 1175 1355
Kích c van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN áp PN63 (mm)
DN D D1 D2 f D6 f1 b z×Φd H2 H1 H1ˊ
25 205 135 100 78 2 58 4 4×Φ18 117 670 752
32 220 150 110 82 2 66 4 4×Φ23 120 673 754
40 240 165 125 95 3 76 4 4×Φ23 139 693 776
50 265 175 135 105 3 88 4 4×Φ23 144 698 804
65 295 200 160 130 3 110 4 8×Φ23 188 799 954
80 325 210 170 140 3 121 4 8×Φ23 208 809 964
100 370 250 200 168 3 150 4.5 8×Φ25 220 821 976
125 440 295 240 202 3 176 4.5 8×Φ30 268 907 1090
150 475 340 280 240 3 204 4.5 8×Φ34 278 917 1100
200 570 405 345 300 3 260 4.5 12×Φ34 320 959 1142
250 670 470 400 325 3 313 4.5 12×Φ41 441 1161 1309
300 750 530 460 412 4 364 4.5 16×Φ41 465 1175 1355

MỤC ĐÍCH SỬ DỤNG VAN ĐIỀU TIẾT ĐẾ ĐƠN CHẢY THẲNG ĐIỀU KHIỂN ĐIỆN ZAZP, ZAZN

Sử dụng rộng rãi trong ngành điện, luyện kim, công nghiệp nhẹ, thực phẩm, xăng dầu, hóa chất…

LẮP ĐẶT, BẢO DƯỠNG VAN ĐIỀU TIẾT ĐẾ ĐƠN CHẢY THẲNG ĐIỀU KHIỂN ĐIỆN ZAZP, ZAZN

1. Van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN HONTO cần được cất giữ trong nhà khô thoáng, hai đầu van cần được bịt kín.

2. Nếu cất giữ van công nghiệp trong thời gian dài, cần kiểm tra và làm sạch định kì, đặc biệt chú ý giữ sạch bề mặt làm kín, tránh gây ra hư hỏng.

3. Trước khi lắp cần đối chiếu chính xác các kí hiệu trên van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN HONTO và yêu cầu sử dụng có phù hợp hay không.

4. Trước khi lắp cần kiểm tra lòng van công nghiệp và bề mặt làm kín, nếu có bụi bẩn cần dùng vải lau sạch.

5. Trước khi lắp đặt, kiểm tra bọc ty có nén chặt không, đảm bảo tính làm kín của bọc ty, đồng thời không cản trở chuyển động của ty van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN.

6. Sau khi lắp xong và tiến hành thử nghiệm áp suất hệ thống và đường ống, đảm bảo van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN HONTO ở vị trí mở hoàn toàn.

7. Trong quá trình sử dụng, nên mở hoặc đóng hoàn toàn cánh van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN, không nên mở từng phần cánh van để điều chỉnh lưu lượng.

8. Khi sử dụng, thường xuyên tra chất bôi trơn cho ren hình thang của ty van công nghiệp.

9. Khi mở hoặc đóng van thủ công, nên thao tác bằng tay vô lăng, không được sử dụng đòn bẩy hoặc công cụ khác.

10. Sau khi sử dụng van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN HONTO cần kiểm tra định kì độ mài mòn bề mặt làm kín và ty van, kiểm tra miếng đệm, bọc ty. Nếu hỏng hóc mất tác dụng, kịp thời sửa chữa hoặc thay mới.

SỬ DỤNG VÀ SỬA CHỮA VAN ĐIỀU TIẾT ĐẾ ĐƠN CHẢY THẲNG ĐIỀU KHIỂN ĐIỆN ZAZP, ZAZN

1. Sau khi lắp xong và tiến hành thử nghiệm áp suất của hệ thống và đường ống, van cần phải ở vị trí mở hoàn toàn, không được mở từng mức cánh van để xả gấp hoặc điều chỉnh lưu lượng.

2. Các vị trí ren trên bề mặt van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN HONTO, ty van và đai ốc ty van, vị trí giữa đai ốc ty van và giá đỡ van dễ bị tích bụi ố bẩn, dẫn tới van bị mòn gỉ, vì thế cần thường xuyên làm sạch.

3. Khi thao tác van công nghiệp bằng tay vô lăng, người dùng không được sử dụng đòn bảy hoặc các công cụ khác để tăng lực momen xoắn.

4. Sau khi sử dụng xong, cần kiểm tra định kì van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN, tình trạng làm kín và tình trạng mài mòn của bề mặt làm kín; bọc ty có bị lão hóa hay vô hiệu không; thân van có hiện tượng mòn gỉ không, nếu phát hiện các hiện tượng trên cần kịp thời sửa chữa hoặc thay thế. Đối với các dung dịch như nước, dầu, chúng tối kiến nghị cứ 3 tháng kiểm tra một lần, đối với các chất có tính ăn mòn, cứ 1 tháng cần kiểm tra một lần, hoặc kiểm tra theo quy định của từng địa phương.

5. Van công nghiệp sau khi được kiểm tra và sửa chữa cần tiến hành lắp đặt, điều chỉnh lại từ đầu, cần thử nghiệm tính năng làm kín, đồng thời người dùng cần giữ lại chứng từ chi tiết các linh kiện đã thay thế để đối chiếu về sau.

6. Van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN HONTO khi thay thế bọc ty, gioăng, đai ốc, người dùng có thể lựa chọn kích cỡ phù hợp và tự mình thay thế, hoặc đặt thêm linh kiện dự phòng khi đặt hàng. Không được phép mở nắp van, thay thế đai ốc hoặc bọc ty khi van trong trạng thái có áp suất. Sau khi đã thay thế miếng đệm bọc ty và đai ốc, cần tiến hành thử nghiệm áp suất của van công nghiệp, đủ tiêu chuẩn mới tiếp tục sử dụng.

7. Thay thế bọc ty van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN

7.1. Khi trong van công nghiệp không có áp suất mới được thay bọc ty.

7.2. Dùng công cụ chuyên dụng nới lỏng chụp nén và nắp nén, chú ý không làm xước bề mặt ty van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN.

7.3. Lấy bọc ty ra, thay bọc ty mới và đóng kín khoang bọc ty.

7.4. Vặn chặt đai ốc, nắp nén và chụp nén bọc ty.

7.5. Chuyển động tay vô lăng, nâng hạ ty van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN, kiểm tra bọc ty có bị rò rỉ không, nếu có cần vặn chặt đai ốc.

8. Người dùng có thể tự tiến hành sửa chữa bề mặt làm kín, cần đảm bảo tính làm kín, áp suất đạt yêu cầu mới được sử dụng.

9. Các linh kiện trong van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN HONTO nên được thay mới thay vì sửa chữa, khi thay mới cần lựa chọn linh kiện của nhà sản xuất, nếu thời gian không cho phép, người dùng cần dựa theo tiêu chuẩn linh kiện của nhà sản xuất, sau khi kiểm tra đủ tiêu chuẩn mới được thay thế. HONTO sẽ không chịu trách nhiệm đối với những linh kiện không do mình cung cấp.

10. Các linh kiện chịu áp của van công nghiệp nên được thay mới, nếu phát hiện các linh kiện này có thời gian sử dụng quá lâu và ảnh hưởng tới vấn đề an toàn, khi đó, cần thay mới van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN.

11. Không được phép hàn nối sửa chữa trên thân van khi đang sử dụng.

12. Khi van công nghiệp đang vận hành, không được gõ vào van, đè vật nặng lên van hoặc có người đứng cạnh van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN.

13. Khi nhiệt độ vỏ van tăng cao cần thiết lập kí hiệu cảnh báo, hoặc để van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN cách li khỏi nhân viên nhằm tránh bị bỏng.

14. Về vấn đề lắp đặt, sử dụng, bảo dưỡng và cất giữ các thiết bị điện, mời quý khách tham khảo “ HDSD thiết bị điện HONTO”.

LƯU Ý VAN ĐIỀU TIẾT ĐẾ ĐƠN CHẢY THẲNG ĐIỀU KHIỂN ĐIỆN ZAZP, ZAZN:

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Van điều tiết đế đơn chảy thằng điều khiển điện ZAZP, ZAZN, mời quý khách hàng liên hệ với chúng tôi.
