Slurry Knife Gate Valve/Van dao xi măng HT-S037

Pressure Rate/Tỷ lệ áp suất: Class 150LB

Size/Cỡ: DN50-DN900

Body Material/Nguyên liệu thân: DI

Main Part and Material

Linh kiện và chất liệu Van dao xi măng HT-S037

No

Part Name/Tên bộ phận Van dao xi măng HT-S037

Material/Vật liệu Van dao xi măng HT-S037

1

Body/Thân

GGG40

2

Gate/Cửa

SS304/SS316

3

Seat/Đế

EPDM/NR

4

Packing/Vòng đệm

EPDM/NR

5

Packing Gland/Nắp đệm

WCB

6

Stem/Ty

X20CR13

7

Support Plate/Đĩa đệm

ST33

Switch Position Description/

Mô tả cách đổi vị trí Van dao xi măng HT-S037

Open position

- Gate positioned above seals

- Metal parts not in contact with slurry

- Unobstructed port area eliminates turbulence minimizes pressure drop across valve

- No seat cavity where solids can collect and prevent full gate closure

Vị trí mở

- Cửa đặt ở trên phớt

- Bộ phận kim loại không tiếp xúc với xi măng

- Bộ phận chặn giúp hạn chế tiếng ồn, tối thiểu hóa việc giảm áp suất đi qua van

- Không có khoảng trống cho tạp chất nên cửa đóng được hoàn toàn

Closed position:

- Gate travels completely through sleeves to provide blind flange shut off and expel solids.

- 100% isolation-bubble tight shut-off results in absolutely zero downstream leakage

- Double-seated design provides bidirectional flow and shut-off

Vị trí đóng:

- Cửa đi hoàn toàn qua ống lót để làm mặt bích đóng lại và đẩy tạp chất ra

- Đóng chặt cách ly 100% giúp cho hoàn toàn không có rò rỉ ở điểm dưới cùng

- Thiết kế đế đôi giúp dòng chảy và đóng theo hai chiều

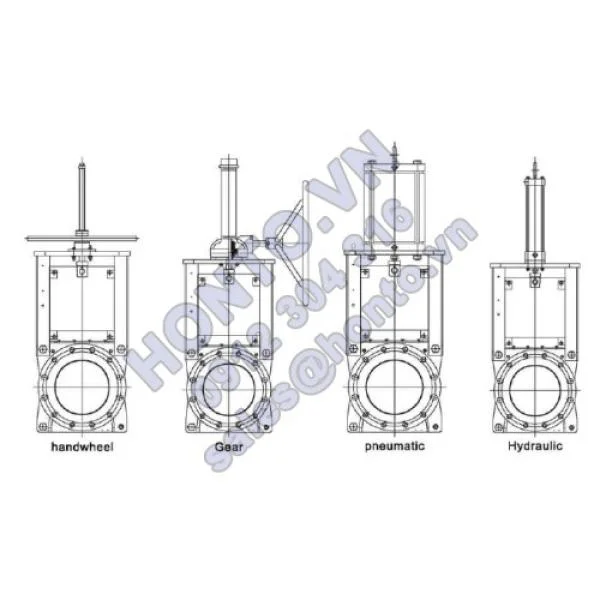

Operation Type/

Cách Vận hành Van dao xi măng HT-S037

                                Hand-wheel/Bánh lái          Gear/Bánh răng             Pneumatic/Bộ truyền động       Hydraulic/Thủy

LƯU Ý VAN DAO XI MĂNG HT-S037:

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Van dao xi măng HT-S037, mời quý khách hàng liên hệ với chúng tôi.
