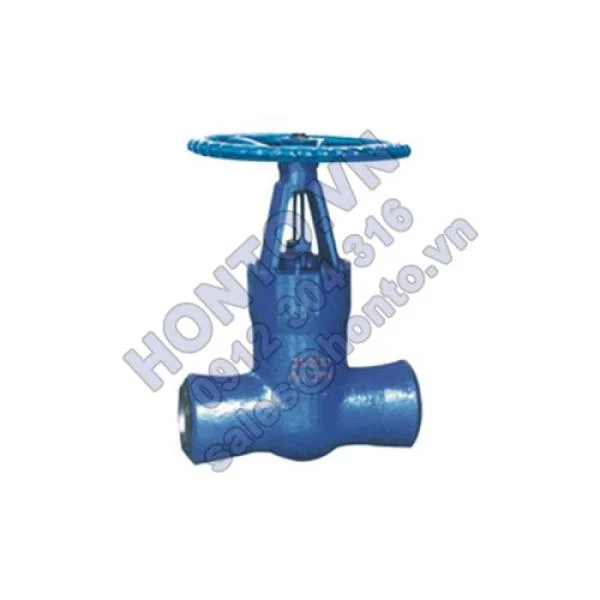

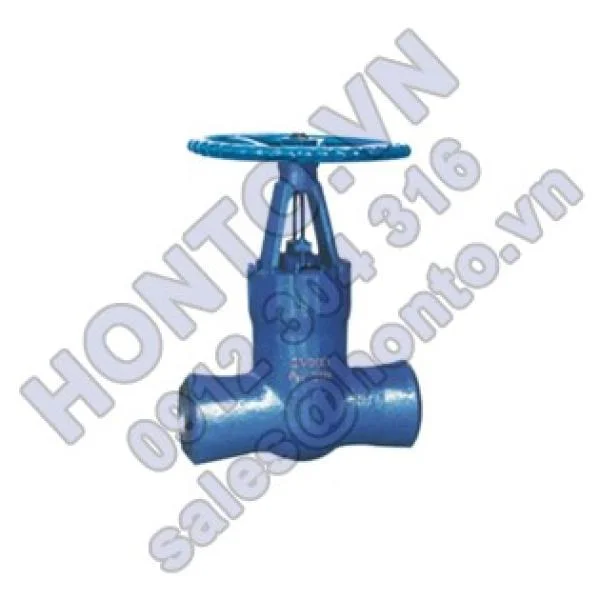

  Van cổng nhiệt điện cao áp: thao tác bằng tay, liên kết bằng mối hàn, cánh van đơn cứng dạng nêm, ty nổi, chất liệu bề mặt làm kín bệ van là hợp kim thép cứng. Áp suất làm việc PN250-PN320, chất liệu thân van là thép carbon chịu nhiệt độ cao và áp suất cao.

THÔNG SỐ KỸ THUẬT CỦA VAN CỔNG NHIỆT ĐIỆN ÁP CAO Z61Y-250, Z61Y-320

Thuyết minh sản phẩm của van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320

Van cổng nhiệt điện cao áp: thao tác bằng tay, liên kết bằng mối hàn (nối hàn), cánh van đơn cứng dạng nêm, ty nổi, chất liệu bề mặt làm kín bệ van là hợp kim thép cứng. Áp suất làm việc PN250-PN320, chất liệu thân van là thép carbon chịu nhiệt độ cao và áp suất cao. Van cổng chịu được áp suất vừa và cao thích hợp sử dụng trên các loại đường ống dầu, nước, trạm cứu hỏa…với áp suất định mức PN1.6- 42.OMPa, nhiệt độ làm việc ≤- 29℃-550℃, dùng để ngắt hoặc nối thông các loại vật chất. Đường ống phụ có tác dụng nhỏ trong việc điều tiết áp suất và dòng chảy, giúp giảm áp lực tạo cho van chủ. Vật chất thích hợp: nước, dầu, hơi nước, axit, kiềm, amoniac, urê, lưu huỳnh và khí tự nhiên. Phương thức thao tác: thủ công, truyền động bánh răng, khí nén, điều khiển điện.

Đặc điểm kết cấu của van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320

1. Sử dụng kết cấu liên kết bulong mặt bích

2. Tay vô lăng với kết cấu đặc biệt giúp giảm bớt lực thao tác.

3. Bề mặt ty van đã qua xử lý thấm nito chống ăn mòn.

4. Đế van chìm trong thân van, làm kín theo mặt phẳng hoặc hình nón, mặt làm kín của đế van và cánh van đều được hàn phun phủ ion hợp kim coban, khả năng chống mài mòn, trầy xước tốt.

5. Có thể lắp trên bất kì vị trí nào trên đường ống, khi DN≥100 vật chất sẽ chảy từ trên xuống dưới.

Tiêu chuẩn tuân thủ của van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320

Thiết kế và chế tạo van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320: GB/T12234

Chiều dài kết cấu van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320: GB/T12221

Cấp áp suất-nhiệt độ van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320: ANSl B16.34 GB/T9131 HG20604

Mặt bích van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320: JB79 GB/T9113 HG20592-20635

Thử nghiệm và kiểm nghiệm van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320: JB/T9092 GB/T13927

CHẤT LIỆU CỦA VAN CỔNG NHIỆT ĐIỆN ÁP CAO Z61Y-250, Z61Y-320

Chất liệu các linh kiện của van cổng nhà máy nhiệt điện áp cao model Z61Y-250, Z61Y-320

Model Chất liệu của van cổng nhà máy nhiệt điện áp cao model Z61Y-250, Z61Y-320
  Thân van Cánh van Nắp van Ty van Bọc ty
Z61Y-250 WCB WC6 25 38CrMoA1A Graphite mềm gia cường
Z61Y-320 WCB WC6 12Cr1MoVA 20Cr1MoVA、25Cr2MoVA Graphite mềm gia cường

KÍCH THƯỚC CỦA VAN CỔNG NHIỆT ĐIỆN ÁP CAO Z61Y-250, Z61Y-320

Kích thước ngoại quan và kích thước kết cấu của van cổng nhiệt điện áp cao model Z61Y-250, Z61Y-320 (mm)

DN L D H D0 Trọng lượng/kg
50 280 82 585 300 42
65 340 110 650 320 53
80 475 130 680 400 130
100 500 170 755 450 180
125 600 195 830 500 190
150 700 225 1050 550 320
175 750 255 1050 600 400
200 800 285 1050 650 550
225 850 300 1100 700 600

MỤC ĐÍCH SỬ DỤNG CỦA VAN CỔNG NHIỆT ĐIỆN ÁP CAO Z61Y-250, Z61Y-320

Van cổng (nhà máy) nhiệt điện có hai kiểu hình thức tiêu chuẩn, 1 là loại nhập khẩu theo tiêu chuẩn ANSIB16.34 và JISL1E101, 2 là loại trong nước tiêu chuẩn JB3595. Cấp áp suất và cấp nhiệt độ của hai loại là như nhau, trong một số loại đường ống còn có thể thay đổi cho nhau. Phần giữa là kết cấu áp suất tự khóa không có nắp, trong tình trạng nhiệt cao, áp cao bảo đảm khả năng làm kín. Gioăng tự làm kín có hai loại chất liệu, một là sợi graphite mềm 316 (lưới). Lớp trên của bề mặt làm kín là hàn hợp kim cứng, sau khi gia công bề mặt này có lớp kim loại ≥3mm, có khả năng chống ma sát, ăn mòn, chịu nhiệt cao, tuổi thọ dài. Hai đầu ống là kết cấu mối hàn, hàn nối theo tiêu chuẩn hoặc do người dùng lựa chọn. Sản phẩm thích hợp sử dụng trên đường ống các loại vật chất như nước, hơi nước, dầu…trong các nhà máy nhiệt điện, hóa dầu, luyện kim khác nhiệt độ cao, áp suất cao và nước áp lực cao.

LẮP ĐẶT, BẢO DƯỠNG CỦA VAN CỔNG NHIỆT ĐIỆN ÁP CAO Z61Y-250, Z61Y-320

1. van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 HONTO cần được cất giữ trong nhà khô thoáng, hai đầu van cần được bịt kín.

2. Nếu cất giữ van công nghiệp trong thời gian dài, cần kiểm tra và làm sạch định kì, đặc biệt chú ý giữ sạch bề mặt làm kín, tránh gây ra hư hỏng.

3. Trước khi lắp cần đối chiếu chính xác các kí hiệu trên van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 HONTO và yêu cầu sử dụng có phù hợp hay không.

4. Trước khi lắp cần kiểm tra lòng van công nghiệp và bề mặt làm kín, nếu có bụi bẩn cần dùng vải lau sạch.

5. Trước khi lắp đặt, kiểm tra bọc ty có nén chặt không, đảm bảo tính làm kín của bọc ty, đồng thời không cản trở chuyển động của ty van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320.

6. Sau khi lắp xong và tiến hành thử nghiệm áp suất hệ thống và đường ống, đảm bảo van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 HONTO ở vị trí mở hoàn toàn.

7. Trong quá trình sử dụng, nên mở hoặc đóng hoàn toàn cánh van, không nên mở từng phần cánh van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 để điều chỉnh lưu lượng.

8. Khi sử dụng, thường xuyên tra chất bôi trơn cho ren hình thang của ty van công nghiệp.

9. Khi mở hoặc đóng van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 thủ công, nên thao tác bằng tay vô lăng, không được sử dụng đòn bẩy hoặc công cụ khác.

10. Sau khi sử dụng van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 HONTO cần kiểm tra định kì độ mài mòn bề mặt làm kín và ty van, kiểm tra miếng đệm, bọc ty. Nếu hỏng hóc mất tác dụng, kịp thời sửa chữa hoặc thay mới.

SỬ DỤNG VÀ SỬA CHỮA CỦA VAN CỔNG NHIỆT ĐIỆN ÁP CAO Z61Y-250, Z61Y-320

1. Sau khi lắp xong và tiến hành thử nghiệm áp suất của hệ thống và đường ống, van cần phải ở vị trí mở hoàn toàn, không được mở từng mức cánh van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 để xả gấp hoặc điều chỉnh lưu lượng.

2. Các vị trí ren trên bề mặt van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 HONTO, ty van và đai ốc ty van, vị trí giữa đai ốc ty van và giá đỡ van dễ bị tích bụi ố bẩn, dẫn tới van bị mòn gỉ, vì thế cần thường xuyên làm sạch.

3. Khi thao tác van công nghiệp bằng tay vô lăng, người dùng không được sử dụng đòn bảy hoặc các công cụ khác để tăng lực momen xoắn.

4. Sau khi sử dụng xong, cần kiểm tra định kì van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320, tình trạng làm kín và tình trạng mài mòn của bề mặt làm kín; bọc ty có bị lão hóa hay vô hiệu không; thân van có hiện tượng mòn gỉ không, nếu phát hiện các hiện tượng trên cần kịp thời sửa chữa hoặc thay thế. Đối với các dung dịch như nước, dầu, chúng tối kiến nghị cứ 3 tháng kiểm tra một lần, đối với các chất có tính ăn mòn, cứ 1 tháng cần kiểm tra một lần, hoặc kiểm tra theo quy định của từng địa phương.

5. Van công nghiệp sau khi được kiểm tra và sửa chữa cần tiến hành lắp đặt, điều chỉnh lại từ đầu, cần thử nghiệm tính năng làm kín, đồng thời người dùng cần giữ lại chứng từ chi tiết các linh kiện đã thay thế để đối chiếu về sau.

6. van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 HONTO khi thay thế bọc ty, gioăng, đai ốc, người dùng có thể lựa chọn kích cỡ phù hợp và tự mình thay thế, hoặc đặt thêm linh kiện dự phòng khi đặt hàng. Không được phép mở nắp van, thay thế đai ốc hoặc bọc ty khi van trong trạng thái có áp suất. Sau khi đã thay thế miếng đệm bọc ty và đai ốc, cần tiến hành thử nghiệm áp suất của van công nghiệp, đủ tiêu chuẩn mới tiếp tục sử dụng.

7. Thay thế bọc ty van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320

7.1. Khi trong van công nghiệp không có áp suất mới được thay bọc ty.

7.2. Dùng công cụ chuyên dụng nới lỏng chụp nén và nắp nén, chú ý không làm xước bề mặt ty van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320.

7.3. Lấy bọc ty ra, thay bọc ty mới và đóng kín khoang bọc ty.

7.4. Vặn chặt đai ốc, nắp nén và chụp nén bọc ty van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320.

7.5. Chuyển động tay vô lăng, nâng hạ ty van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320, kiểm tra bọc ty có bị rò rỉ không, nếu có cần vặn chặt đai ốc.

8. Người dùng có thể tự tiến hành sửa chữa bề mặt làm kín, cần đảm bảo tính làm kín, áp suất đạt yêu cầu mới được sử dụng.

9. Các linh kiện trong van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 HONTO nên được thay mới thay vì sửa chữa, khi thay mới cần lựa chọn linh kiện của nhà sản xuất, nếu thời gian không cho phép, người dùng cần dựa theo tiêu chuẩn linh kiện của nhà sản xuất, sau khi kiểm tra đủ tiêu chuẩn mới được thay thế. HONTO sẽ không chịu trách nhiệm đối với những linh kiện không do mình cung cấp.

10. Các linh kiện chịu áp của van công nghiệp nên được thay mới, nếu phát hiện các linh kiện này có thời gian sử dụng quá lâu và ảnh hưởng tới vấn đề an toàn, khi đó, cần thay mới van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320.

11. Không được phép hàn nối sửa chữa trên thân van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320 khi đang sử dụng.

12. Khi van công nghiệp đang vận hành, không được gõ vào van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320, đè vật nặng lên van hoặc có người đứng cạnh van.

13. Khi nhiệt độ vỏ van tăng cao cần thiết lập kí hiệu cảnh báo, hoặc để van cách li khỏi nhân viên nhằm tránh bị bỏng.

14. Về vấn đề lắp đặt, sử dụng, bảo dưỡng và cất giữ các thiết bị điện, mời quý khách tham khảo “ HDSD thiết bị điện HONTO”.

LƯU Ý CỦA VAN CỔNG NHIỆT ĐIỆN ÁP CAO Z61Y-250, Z61Y-320

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về van cổng nhiệt điện áp cao Z61Y-250, Z61Y-320, mời quý khách hàng liên hệ với chúng tôi.
