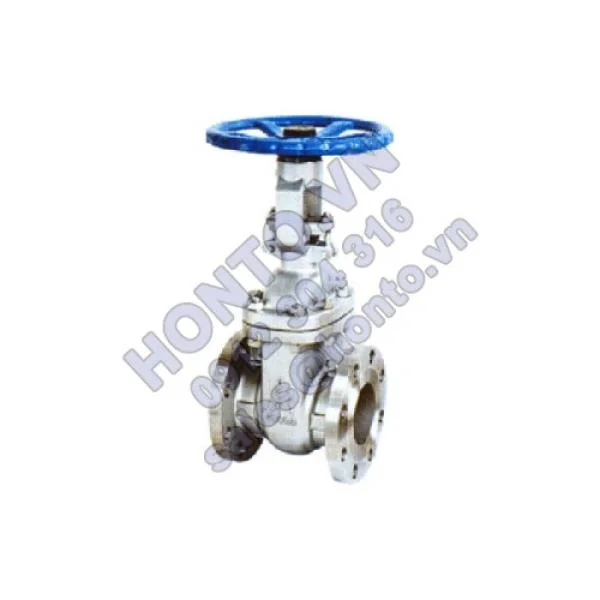

   Van thủ công, liên kết mặt bích, cánh đơn cứng, nêm đặc, ty nổi, chất liệu bề mặt làm kín đế van là hợp kim cứng, áp suất 150(Lb)-600(Lb), chất liệu thân van là thép carbon (Z41Y-150(Lb)-600(Lb), inox (Z41Y-150(Lb)P-600(Lb)P. Sản phẩm sản xuất theo tiêu chuẩn Mỹ.

THÔNG SỐ KỸ THUẬT VAN CỔNG MẶT BÍCH Z41Y (150LB-600LB)

Van thủ công, liên kết mặt bích, cánh đơn cứng, nêm đặc, ty nổi, chất liệu bề mặt làm kín bệ van là hợp kim cứng, áp suất 150(Lb)-600(Lb), chất liệu thân van là thép carbon (Z41Y-150(Lb)-600(Lb), inox (Z41Y-150(Lb)P-600(Lb)P. Sản phẩm sản xuất theo tiêu chuẩn Mỹ.

Model Cấp áp suất (Lb) Nhiệt độ thích hợp/℃ Vật chất
Z41Y-150(Lb)-600(Lb) 150-600 ≤425 Nước, hơi nước, dầu…
Z41Y-150(Lb)P-600(Lb)P 150-600 ≤150 Axit nitric và môi trường ăn mòn

CHẤT LIỆU VAN CỔNG MẶT BÍCH Z41Y (150LB-600LB)

Model Chất liệu của van cổng mặt bích Z41Y 150(Lb)
Thân van, nắp van Ty van Cánh van Bọc ty, đệm
Z41Y-150(Lb)-600(Lb) WCB 2Cr13 WCB

PTFE hình V, vòng graphite dẻo, đệm cuốn

graphite dẻo, miếng PTFE

Z41Y-150(Lb)P-600(Lb)P ZG1Cr18Ni9Ti 1Cr18Ni9Ti ZG1Cr18Ni9T

KÍCH THƯỚC VAN CỔNG MẶT BÍCH Z41Y (150LB-600LB)

Kích thước ngoại quan và kích thước kết cấu của van cổng mặt bích Z41Y 150(Lb) (mm)

DN/in L H D D1 D2 b z×Φd D0
2 178 409 152 120.5 92 19.1 4×Φ19 200
3 203 470 190 152.5 127 23.9 4×Φ19 250
4 229 590 229 190.5 157 23.9 8×Φ22 300
6 267 630 279 241.5 216 25.4 8×Φ22 300
8 292 960 343 298.5 270 28.5 8×Φ22 350
10 330 1158 406 362 324 30.2 12×Φ25 400
12 356 1378 483 432 381 31.8 12×Φ25 450
14 381 1543 533 176.5 413 35 12×Φ29 500
16 406 1738 597 539.5 470 36.6 16×Φ29 600
18 432 1959 635 578 533 39.7 16×Φ32 600
20 457 2214 698 635 584 42.9 20×Φ32 680
24 508 2599 813 749.5 692 47.7 20×Φ35 760
30 610 3183 985 914 857 74.5 28×Φ35 915
36 711 3737 1170 1086 1022 90.5 32×Φ41 915

MỤC ĐÍCH SỬ DỤNG VAN CỔNG MẶT BÍCH Z41Y (150LB-600LB)

Van thủ công, liên kết mặt bích, cánh đơn cứng, nêm đặc, ty nổi, chất liệu bề mặt làm kín bệ van là hợp kim cứng, áp suất 150(Lb)-600(Lb), chất liệu thân van là thép carbon (Z41Y-150(Lb)-600(Lb), inox (Z41Y-150(Lb)P-600(Lb)P. Sản phẩm sản xuất theo tiêu chuẩn Mỹ.

LẮP ĐẶT, BẢO DƯỠNG VAN CỔNG MẶT BÍCH Z41Y (150LB-600LB)

1. Van cổng mặt bích Z41Y (150LB-600LB) HONTO cần được cất giữ trong nhà khô thoáng, hai đầu van cần được bịt kín.

2. Nếu cất giữ van công nghiệp trong thời gian dài, cần kiểm tra và làm sạch định kì, đặc biệt chú ý giữ sạch bề mặt làm kín, tránh gây ra hư hỏng.

3. Trước khi lắp cần đối chiếu chính xác các kí hiệu trên van cổng mặt bích Z41Y (150LB-600LB) HONTO và yêu cầu sử dụng có phù hợp hay không.

4. Trước khi lắp cần kiểm tra lòng van công nghiệp và bề mặt làm kín, nếu có bụi bẩn cần dùng vải lau sạch.

5. Trước khi lắp đặt, kiểm tra bọc ty có nén chặt không, đảm bảo tính làm kín của bọc ty, đồng thời không cản trở chuyển động của ty van cổng mặt bích Z41Y (150LB-600LB).

6. Sau khi lắp xong và tiến hành thử nghiệm áp suất hệ thống và đường ống, đảm bảo van cổng mặt bích Z41Y (150LB-600LB) HONTO ở vị trí mở hoàn toàn.

7. Trong quá trình sử dụng, nên mở hoặc đóng hoàn toàn cánh van cổng mặt bích Z41Y (150LB-600LB), không nên mở từng phần cánh van để điều chỉnh lưu lượng.

8. Khi sử dụng, thường xuyên tra chất bôi trơn cho ren hình thang của ty van công nghiệp.

9. Khi mở hoặc đóng van cổng mặt bích Z41Y (150LB-600LB) thủ công, nên thao tác bằng tay vô lăng, không được sử dụng đòn bẩy hoặc công cụ khác.

10. Sau khi sử dụng van cổng mặt bích Z41Y (150LB-600LB) HONTO cần kiểm tra định kì độ mài mòn bề mặt làm kín và ty van, kiểm tra miếng đệm, bọc ty. Nếu hỏng hóc mất tác dụng, kịp thời sửa chữa hoặc thay mới.

SỬ DỤNG VÀ SỬA CHỮA VAN CỔNG MẶT BÍCH Z41Y (150LB-600LB)

1. Sau khi lắp xong và tiến hành thử nghiệm áp suất của hệ thống và đường ống, van cổng mặt bích Z41Y (150LB-600LB) cần phải ở vị trí mở hoàn toàn, không được mở từng mức cánh van để xả gấp hoặc điều chỉnh lưu lượng.

2. Các vị trí ren trên bề mặt van cổng mặt bích Z41Y (150LB-600LB) HONTO, ty van và đai ốc ty van, vị trí giữa đai ốc ty van và giá đỡ van dễ bị tích bụi ố bẩn, dẫn tới van bị mòn gỉ, vì thế cần thường xuyên làm sạch.

3. Khi thao tác van công nghiệp bằng tay vô lăng, người dùng không được sử dụng đòn bảy hoặc các công cụ khác để tăng lực momen xoắn.

4. Sau khi sử dụng xong, cần kiểm tra định kì van cổng mặt bích Z41Y (150LB-600LB), tình trạng làm kín và tình trạng mài mòn của bề mặt làm kín; bọc ty có bị lão hóa hay vô hiệu không; thân van có hiện tượng mòn gỉ không, nếu phát hiện các hiện tượng trên cần kịp thời sửa chữa hoặc thay thế. Đối với các dung dịch như nước, dầu, chúng tối kiến nghị cứ 3 tháng kiểm tra một lần, đối với các chất có tính ăn mòn, cứ 1 tháng cần kiểm tra một lần, hoặc kiểm tra theo quy định của từng địa phương.

5. Van công nghiệp sau khi được kiểm tra và sửa chữa cần tiến hành lắp đặt, điều chỉnh lại từ đầu, cần thử nghiệm tính năng làm kín, đồng thời người dùng cần giữ lại chứng từ chi tiết các linh kiện đã thay thế để đối chiếu về sau.

6. Van cổng mặt bích Z41Y (150LB-600LB) HONTO khi thay thế bọc ty, gioăng, đai ốc, người dùng có thể lựa chọn kích cỡ phù hợp và tự mình thay thế, hoặc đặt thêm linh kiện dự phòng khi đặt hàng. Không được phép mở nắp van, thay thế đai ốc hoặc bọc ty khi van trong trạng thái có áp suất. Sau khi đã thay thế miếng đệm bọc ty và đai ốc, cần tiến hành thử nghiệm áp suất của van công nghiệp, đủ tiêu chuẩn mới tiếp tục sử dụng.

7. Thay thế bọc ty van cổng mặt bích Z41Y (150LB-600LB)

7.1. Khi trong van công nghiệp không có áp suất mới được thay bọc ty.

7.2. Dùng công cụ chuyên dụng nới lỏng chụp nén và nắp nén, chú ý không làm xước bề mặt ty van cổng mặt bích Z41Y (150LB-600LB).

7.3. Lấy bọc ty ra, thay bọc ty mới và đóng kín khoang bọc ty.

7.4. Vặn chặt đai ốc, nắp nén van cổng mặt bích Z41Y (150LB-600LB) và chụp nén bọc ty.

7.5. Chuyển động tay vô lăng, nâng hạ ty van cổng mặt bích Z41Y (150LB-600LB), kiểm tra bọc ty có bị rò rỉ không, nếu có cần vặn chặt đai ốc.

8. Người dùng có thể tự tiến hành sửa chữa bề mặt làm kín, cần đảm bảo tính làm kín, áp suất đạt yêu cầu mới được sử dụng.

9. Các linh kiện trong van cổng mặt bích Z41Y (150LB-600LB) HONTO nên được thay mới thay vì sửa chữa, khi thay mới cần lựa chọn linh kiện của nhà sản xuất, nếu thời gian không cho phép, người dùng cần dựa theo tiêu chuẩn linh kiện của nhà sản xuất, sau khi kiểm tra đủ tiêu chuẩn mới được thay thế. HONTO sẽ không chịu trách nhiệm đối với những linh kiện không do mình cung cấp.

10. Các linh kiện chịu áp của van công nghiệp nên được thay mới, nếu phát hiện các linh kiện này có thời gian sử dụng quá lâu và ảnh hưởng tới vấn đề an toàn, khi đó, cần thay mới van cổng mặt bích Z41Y (150LB-600LB).

11. Không được phép hàn nối sửa chữa trên thân van khi đang sử dụng.

12. Khi van công nghiệp đang vận hành, không được gõ vào van cổng mặt bích Z41Y (150LB-600LB), đè vật nặng lên van hoặc có người đứng cạnh van.

13. Khi nhiệt độ vỏ van cổng mặt bích Z41Y (150LB-600LB) tăng cao cần thiết lập kí hiệu cảnh báo, hoặc để van cách li khỏi nhân viên nhằm tránh bị bỏng.

14. Về vấn đề lắp đặt, sử dụng, bảo dưỡng và cất giữ các thiết bị điện, mời quý khách tham khảo “ HDSD thiết bị điện HONTO”.

LƯU Ý VAN CỔNG MẶT BÍCH Z41Y (150LB-600LB)

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về van cổng cánh đơn phẳng mặt bích Z43F, KZ43F (PN10-PN160), mời quý khách hàng liên hệ với chúng tôi.
