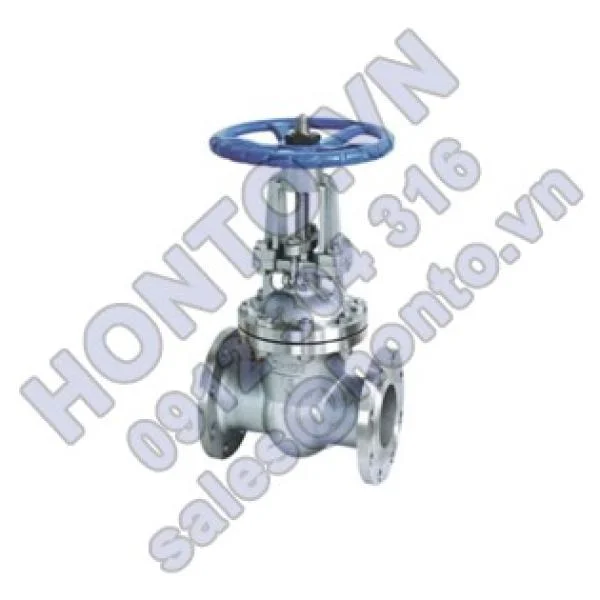

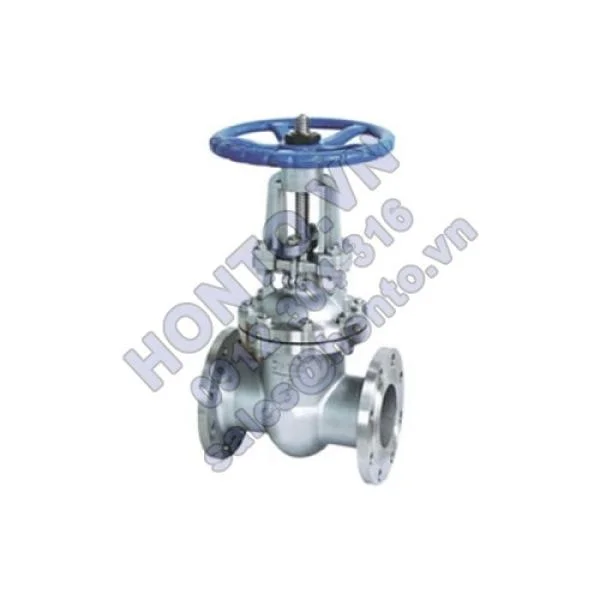

   Van cổng inox Z40W, Z40Y thích hợp sử dụng trên hệ thống đường ống dầu khí, hóa chất công nghiệp, nước, trạm cứu hỏa, ngắt hoặc nối thông các dung dịch làm việc của đường ống. Áp suất làm việc 1,6 - 16.0MPa, nhiệt độ ≤ 150 ℃.

THÔNG SỐ KỸ THUẬT VAN CỔNG INOX Z40W & Z40Y

Van cổng inox Z40W, Z40Y thích hợp sử dụng trên hệ thống đường ống dầu khí, hóa chất công nghiệp, nước, trạm cứu hỏa, ngắt hoặc nối thông các dung dịch làm việc của đường ống. Áp suất làm việc 1,6 -16.0MPa, nhiệt độ ≤ 150 ℃, nước, dầu, hơi nước, axit axetic và các chất có tính ăn mòn hoặc ăn mòn yếu.

Thông số tính năng Van cổng inox Z40W & Z40Y

Model PN Áp suất làm việc/Mpa Nhiệt độ thích hợp ℃ Dung chất thích hợp
Z40W-16P 16 1.6 ≤ 150 Chất có tính ăn mòn yếu
Z40W-25P 25 2.5
Z40Y-16P 16 1.6
Z40Y-25P 16 1.6
Z40Y-16R 16 1.6 Chất có tính ăn mòn
Z40Y-25R 25 2.5
Z40W-40P 40 4.0 ≤ 150 Chất có tính ăn mòn yếu
Z40W-40P 40 4.0
Z40Y-40R 40 4.0 Chất có tính ăn mòn
Z40Y-40R 40 4.0
Z40W-100P 100 10.0 ≤ 200 Axit axetic
Z40W-160P 160 16.0

CHẤT LIỆU VAN CỔNG INOX Z40W & Z40Y

Chất liệu các linh kiện của Van cổng inox Z40W & Z40Y
Model Chất liệu Van cổng inox Z40W & Z40Y
Thân van, nắp van, cánh van Ty van Bề mặt làm kín Bọc ty
Z40W-16P Inox Chrome-niken titan Inox Chrome-niken titan Inox Chrome-niken titan PTFE
Z40W-25P
Z40Y-16P Hợp kim sắt hàn
Z40Y-25P
Z40Y-16R Inox Chrome-niken titan Inox Chrome-niken titan
Z40Y-25R
Z40W-40P Inox Chrome-niken titan Inox Chrome-niken titan Chất liệu thân
Z40W-40P Hàn đắp hợp kim cứng
Z40Y-40R Inox Chrome-niken titan Inox Chrome-niken titan Chất liệu thân
Z40Y-40R Hàn đắp hợp kim cứng
Z40W-100P Inox Chrome-niken titan Inox Chrome-niken titan Hàn đắp hợp kim cứng
Z40W-160P

KÍCH THƯỚC VAN CỔNG INOX Z40W & Z40Y

Kích thước kết cấu và kích thước ngoại quan của van cổng inox Z40W, Z40Y (PN16) (mm)

DN L D D1 D2 b f z×ød H D0 Trọng lượng/kg
15 130 95 65 45 14 2 4×ø14 175 200 4
20 150 105 75 55 14 2 4×ø14 180 200 5
25 160 114 85 65 14 2 4×ø14 210 200 6
32 180 135 100 78 16 2 4×ø18 210 200 7
40 200 145 110 85 16 3 4×ø18 350 200 19
50 250 160 125 100 16 3 4×ø18 358 240 29
65 265 180 145 120 18 3 4×ø18 375 240 33
80 280 195 160 135 20 3 8×ø18 433 280 45
100 300 215 180 155 20 3 8×ø18 502 320 63
125 325 245 210 185 22 3 8×ø18 312 360 108
150 350 280 240 210 24 3 8×ø23 676 360 134
200 400 335 295 265 26 3 12×ø23 820 400 192

MỤC ĐÍCH SỬ DỤNG VAN CỔNG INOX Z40W & Z40Y

Thích hợp với nhiều loại chất như: nước, hơi nước, dầu, axit nitric, axit axetic, oxy hóa trung bình, urê…

LẮP ĐẶT, BẢO DƯỠNG VAN CỔNG INOX Z40W & Z40Y

1. Van cổng inox Z40W & Z40Y HONTO cần được cất giữ trong nhà khô thoáng, hai đầu van cần được bịt kín.

2. Nếu cất giữ van công nghiệp trong thời gian dài, cần kiểm tra và làm sạch định kì, đặc biệt chú ý giữ sạch bề mặt làm kín, tránh gây ra hư hỏng.

3. Trước khi lắp cần đối chiếu chính xác các kí hiệu trên van cổng inox Z40W & Z40Y HONTO và yêu cầu sử dụng có phù hợp hay không.

4. Trước khi lắp cần kiểm tra lòng van công nghiệp và bề mặt làm kín, nếu có bụi bẩn cần dùng vải lau sạch.

5. Trước khi lắp đặt, kiểm tra bọc ty có nén chặt không, đảm bảo tính làm kín của bọc ty, đồng thời không cản trở chuyển động của ty van cổng inox Z40W & Z40Y.

6. Sau khi lắp xong và tiến hành thử nghiệm áp suất hệ thống và đường ống, đảm bảo van cổng inox Z40W & Z40Y HONTO ở vị trí mở hoàn toàn.

7. Trong quá trình sử dụng, nên mở hoặc đóng hoàn toàn cánh van cổng inox Z40W & Z40Y, không nên mở từng phần cánh van để điều chỉnh lưu lượng.

8. Khi sử dụng, thường xuyên tra chất bôi trơn cho ren hình thang của ty van công nghiệp.

9. Khi mở hoặc đóng van cổng inox Z40W & Z40Y thủ công, nên thao tác bằng tay vô lăng, không được sử dụng đòn bẩy hoặc công cụ khác.

10. Sau khi sử dụng van cổng inox Z40W & Z40Y HONTO cần kiểm tra định kì độ mài mòn bề mặt làm kín và ty van, kiểm tra miếng đệm, bọc ty. Nếu hỏng hóc mất tác dụng, kịp thời sửa chữa hoặc thay mới.

SỬ DỤNG VÀ SỬA CHỮA VAN CỔNG INOX Z40W & Z40Y

1. Sau khi lắp xong và tiến hành thử nghiệm áp suất của hệ thống và đường ống, van cổng inox Z40W & Z40Y cần phải ở vị trí mở hoàn toàn, không được mở từng mức cánh van để xả gấp hoặc điều chỉnh lưu lượng.

2. Các vị trí ren trên bề mặt van cổng inox Z40W & Z40Y HONTO, ty van và đai ốc ty van, vị trí giữa đai ốc ty van và giá đỡ van dễ bị tích bụi ố bẩn, dẫn tới van bị mòn gỉ, vì thế cần thường xuyên làm sạch.

3. Khi thao tác van công nghiệp bằng tay vô lăng, người dùng không được sử dụng đòn bảy hoặc các công cụ khác để tăng lực momen xoắn.

4. Sau khi sử dụng xong, cần kiểm tra định kì van cổng inox Z40W & Z40Y, tình trạng làm kín và tình trạng mài mòn của bề mặt làm kín; bọc ty có bị lão hóa hay vô hiệu không; thân van có hiện tượng mòn gỉ không, nếu phát hiện các hiện tượng trên cần kịp thời sửa chữa hoặc thay thế. Đối với các dung dịch như nước, dầu, chúng tối kiến nghị cứ 3 tháng kiểm tra một lần, đối với các chất có tính ăn mòn, cứ 1 tháng cần kiểm tra một lần, hoặc kiểm tra theo quy định của từng địa phương.

5. Van công nghiệp sau khi được kiểm tra và sửa chữa cần tiến hành lắp đặt, điều chỉnh lại từ đầu, cần thử nghiệm tính năng làm kín, đồng thời người dùng cần giữ lại chứng từ chi tiết các linh kiện đã thay thế để đối chiếu về sau.

6. Van cổng inox Z40W & Z40Y HONTO khi thay thế bọc ty, gioăng, đai ốc, người dùng có thể lựa chọn kích cỡ phù hợp và tự mình thay thế, hoặc đặt thêm linh kiện dự phòng khi đặt hàng. Không được phép mở nắp van, thay thế đai ốc hoặc bọc ty khi van trong trạng thái có áp suất. Sau khi đã thay thế miếng đệm bọc ty và đai ốc, cần tiến hành thử nghiệm áp suất của van công nghiệp, đủ tiêu chuẩn mới tiếp tục sử dụng.

7. Thay thế bọc ty van van cổng inox Z40W & Z40Y

7.1. Khi trong van công nghiệp không có áp suất mới được thay bọc ty.

7.2. Dùng công cụ chuyên dụng nới lỏng chụp nén và nắp nén, chú ý không làm xước bề mặt ty van van cổng inox Z40W & Z40Y.

7.3. Lấy bọc ty ra, thay bọc ty mới và đóng kín khoang bọc ty.

7.4. Vặn chặt đai ốc, nắp nén van van cổng inox Z40W & Z40Y và chụp nén bọc ty.

7.5. Chuyển động tay vô lăng, nâng hạ ty van van cổng inox Z40W & Z40Y, kiểm tra bọc ty có bị rò rỉ không, nếu có cần vặn chặt đai ốc.

8. Người dùng có thể tự tiến hành sửa chữa bề mặt làm kín, cần đảm bảo tính làm kín, áp suất đạt yêu cầu mới được sử dụng.

9. Các linh kiện trong van van cổng inox Z40W & Z40Y HONTO nên được thay mới thay vì sửa chữa, khi thay mới cần lựa chọn linh kiện của nhà sản xuất, nếu thời gian không cho phép, người dùng cần dựa theo tiêu chuẩn linh kiện của nhà sản xuất, sau khi kiểm tra đủ tiêu chuẩn mới được thay thế. HONTO sẽ không chịu trách nhiệm đối với những linh kiện không do mình cung cấp.

10. Các linh kiện chịu áp của van công nghiệp nên được thay mới, nếu phát hiện các linh kiện này có thời gian sử dụng quá lâu và ảnh hưởng tới vấn đề an toàn, khi đó, cần thay mới van van cổng inox Z40W & Z40Y.

11. Không được phép hàn nối sửa chữa trên thân van khi đang sử dụng.

12. Khi van công nghiệp đang vận hành, không được gõ vào van van cổng inox Z40W & Z40Y, đè vật nặng lên van hoặc có người đứng cạnh van.

13. Khi nhiệt độ vỏ van tăng cao cần thiết lập kí hiệu cảnh báo, hoặc để van cách li khỏi nhân viên nhằm tránh bị bỏng.

14. Về vấn đề lắp đặt, sử dụng, bảo dưỡng và cất giữ các thiết bị điện, mời quý khách tham khảo “ HDSD thiết bị điện HONTO”.

LƯU Ý VAN CỔNG INOX Z40W & Z40Y

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về van cổng inox Z40W & Z40Y, mời quý khách hàng liên hệ với chúng tôi.
