Đặc điểm sản phẩm:

1. Kết cấu chắn chắn, thiết kế hợp lí, cửa van cứng, dòng chảy thông suốt, hệ số kháng lưu lượng nhỏ;

2. Chất liệu bề mặt làm kín: inox và hợp kim cứng, tuổi thọ sử dụng cao;

3. Bọc ty sử dụng graphite mềm, tính năng làm kín tốt, thao tác linh hoạt.

THÔNG SỐ KỸ THUẬT VAN CỔNG DẠNG NÊM


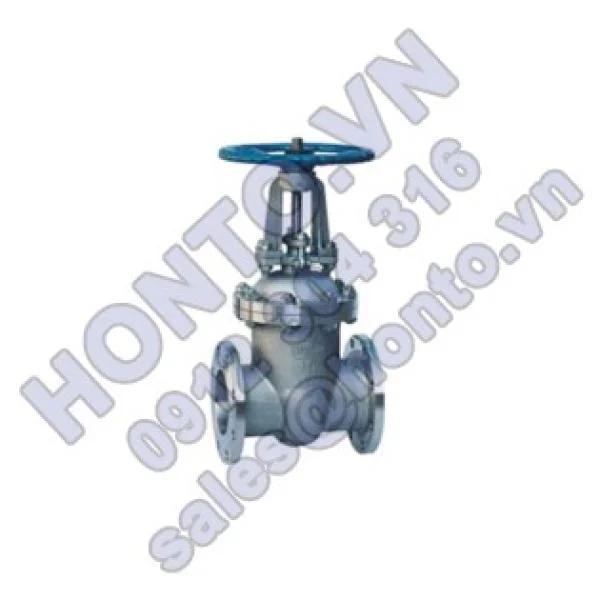

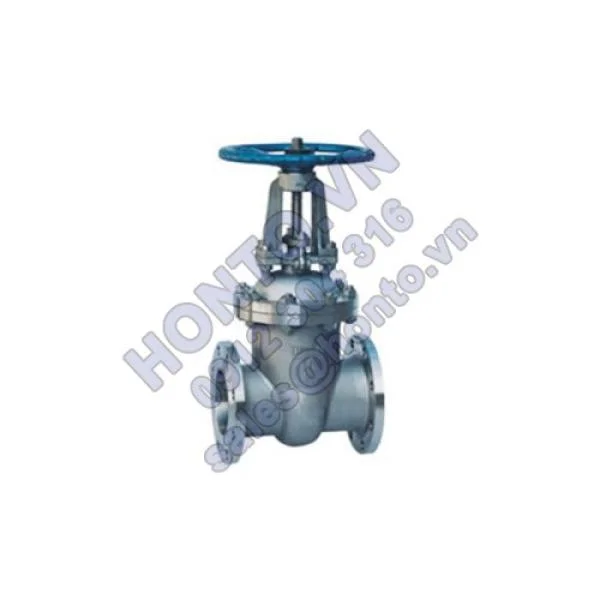

Đặc điểm sản phẩm Van cổng dạng nêm

1. Kết cấu chắn chắn, thiết kế hợp lí, cửa van cứng, dòng chảy thông suốt, hệ số kháng lưu lượng nhỏ.

2. Chất liệu bề mặt làm kín: inox và hợp kim cứng, tuổi thọ sử dụng cao.

3. Bọc ty sử dụng graphite mềm, tính năng làm kín tốt, thao tác linh hoạt.

4. Phương thức truyền động: bằng tay, khí nén, bằng điện, truyền động bằng bánh răng.

5. Hình thức kết cấu là van một cửa dạng nêm đàn hồi, van một cửa dang nêm cứng và van hai cửa.

Tiêu chuẩn tuân thủ Van cổng dạng nêm

Phạm vi thiết kế Van cổng dạng nêm: GB/T 12234

Chiều dài kết cấu Van cổng dạng nêm: GB/T 12221

Mặt bích Van cổng dạng nêm: JB/T 79

Thử nghiệm và kiểm nghiệm Van cửa dạng nêm: JB/T 9092

Áp suất- Nhiệt độ Van cổng dạng nêm: GB/T 9131

Kí hiệu sản phẩm Van cổng dạng nêm: GB/T 12220

Thông số tính năng của Van cổng dạng nêm

Áp suất làm việc (Mpa) Thân vỏ Áp suất thử nghiệm (Mpa) Làm kín trên
Làm kín (dung dịch) Làm kín (khí)
1.6 2.4 1.8 0.6 1.8
2.5 3.8 2.8 0.6 2.8
4 6 4.4 0.6 4.4
6.4 9.6 7 0.6 7
10 15 11 0.6 11
16 24 18 0.6 18

Nhiệt độ làm việc thích hợp và môi trường vật chất Van cổng dạng nêm

Chất liệu thân vỏ Môi trường Nhiệt độ (℃)
thép carbon (C) Nước, hơi nước, dầu ≤425
Thép chrome-niken titan (P) Axit nitric ≤200
Thép chromium-niken, molipđen và titan (R) Axit axetic ≤200
Thép crôm molypden (I) Nước, hơi nước, dầu ≤550

CHẤT LIỆU VAN CỔNG DẠNG NÊM

Chất liệu các bộ phận của Van cổng dạng nêm

Thân van, nắp van Cánh van, đế van Ty van Ecu ty van Bọc ty Tay vô lăng
Thép carbon

Thép carbon chất lượng

cao hoặc inox + cacbua

Inox Crom Đồng nhôm A-mi-ăng Gang dẻo
Thép chrome-niken titan Inox, inox+ hợp kim cứng Inox chrome-niken titan Đồng nhôm Tẩm PTFE Gang dẻo
Thép Chromium-niken, molipđen và titan Inox, inox+ hợp kim cứng Inox Chrome-niken molypden và titan Đồng nhôm Tẩm PTFE Gang dẻo
Thép crôm molypden Hợp kim thép + hợp kim cứng Chromium molypden nhôm Đồng nhôm A-mi-ăng mềm+ 33.4 Gang dẻo

KÍCH THƯỚC VAN CỔNG DẠNG NÊM

Kích thước ngoại quan, kích thước kết cấu của van cổng dạng nêm

Model Đường kính dòng chảy Kích thước của van cổng dạng nêm Trọng lượng (㎏)
DN(㎜) L D D1 D2 b-f z-фd H Do
Z41T/W/H
-10
40 165 145 110 85 18-3 4-ф18 245 135 10
50 178 160 125 100 20-3 4-ф18 286 180 18
65 190 180 145 120 20-3 4-ф18 320 180 22
80 203 195 160 135 22-3 4-ф18 373 200 2735
100 229 215 180 155 22-3 8-ф18 428 200 34
125 254 245 210 185 24-3 8-ф18 513 240 49
150 267 280 240 210 26-3 8-ф23 582 240 66.5
200 330 335 295 265 28-3 8-ф23 730 320 107
250 380 390 350 320 28-4 12-ф23 897 320 168
300 420 440 400 368 30-4 12-ф23 1032 400 220
350 450 500 460 428 30-4 16-ф23 1170 400 290
400 480 565 515 482 30-4 16-ф25 1330 500 450
450 510 615 565 532 32-4 20-ф25 1460 500 580
500 540 670 620 585 34-4 20-ф25 1727 500 830
600 600 780 725 685 36-5 20-ф30 2072 500 1160

MỤC ĐÍCH SỬ DỤNG VAN CỔNG DẠNG NÊM

Van cổng dạng nêm được sử dụng rộng rãi trong đường ống các ngành hóa dầu, nhà máy điện…, dùng để nối thông hoặc ngắt các loại vật chất như dầu, hơi nước thông qua thao tác đóng mở van.

LẮP ĐẶT, BẢO DƯỠNG VAN CỔNG DẠNG NÊM

1. Van cổng dạng nêm HONTO cần được cất giữ trong nhà khô thoáng, hai đầu van cần được bịt kín.

2. Nếu cất giữ van công nghiệp trong thời gian dài, cần kiểm tra và làm sạch định kì, đặc biệt chú ý giữ sạch bề mặt làm kín, tránh gây ra hư hỏng.

3. Trước khi lắp cần đối chiếu chính xác các kí hiệu trên van cổng dạng nêm HONTO và yêu cầu sử dụng có phù hợp hay không.

4. Trước khi lắp đặt cần kiểm tra lòng van công nghiệp và bề mặt làm kín, nếu có bụi bẩn cần dùng vải lau sạch.

5. Trước khi lắp đặt, kiểm tra bọc ty có nén chặt không, đảm bảo tính làm kín của bọc ty, đồng thời không cản trở chuyển động của ty van cổng dạng nêm.

6. Sau khi lắp xong và tiến hành thử nghiệm áp suất hệ thống và đường ống, đảm bảo van cổng dạng nêm HONTO ở vị trí mở hoàn toàn.

7. Trong quá trình sử dụng, nên mở hoặc đóng hoàn toàn cánh van cổng dạng nêm, không nên mở từng phần cánh van để điều chỉnh lưu lượng.

8. Khi sử dụng, thường xuyên tra chất bôi trơn cho ren hình thang của ty van công nghiệp.

9. Khi mở hoặc đóng van thủ công, nên thao tác bằng tay vô lăng, không được sử dụng đòn bẩy hoặc công cụ khác.

10. Sau khi sử dụng van cổng dạng nêm HONTO cần kiểm tra định kì độ mài mòn bề mặt làm kín và ty van, kiểm tra miếng đệm, bọc ty. Nếu hỏng hóc mất tác dụng, kịp thời sửa chữa hoặc thay mới.

SỬ DỤNG VÀ SỬA CHỮA VAN CỔNG DẠNG NÊM

1. Sau khi lắp xong và tiến hành thử nghiệm áp suất của hệ thống và đường ống, van cổng dạng nêm cần phải ở vị trí mở hoàn toàn, không được mở từng mức cánh van để xả gấp hoặc điều chỉnh lưu lượng.

2. Các vị trí ren trên bề mặt van cổng dạng nêm HONTO, ty van và đai ốc ty van, vị trí giữa đai ốc ty van và giá đỡ van dễ bị tích bụi ố bẩn, dẫn tới van bị mòn gỉ, vì thế cần thường xuyên làm sạch.

3. Khi thao tác van công nghiệp bằng tay vô lăng, người dùng không được sử dụng đòn bảy hoặc các công cụ khác để tăng lực momen xoắn.

4. Sau khi sử dụng xong, cần kiểm tra định kì van cổng dạng nêm, tình trạng làm kín và tình trạng mài mòn của bề mặt làm kín; bọc ty có bị lão hóa hay vô hiệu không; thân van có hiện tượng mòn gỉ không, nếu phát hiện các hiện tượng trên cần kịp thời sửa chữa hoặc thay thế. Đối với các dung dịch như nước, dầu, chúng tối kiến nghị cứ 3 tháng kiểm tra một lần, đối với các chất có tính ăn mòn, cứ 1 tháng cần kiểm tra một lần, hoặc kiểm tra theo quy định của từng địa phương.

5. Van công nghiệp sau khi được kiểm tra và sửa chữa cần tiến hành lắp đặt, điều chỉnh lại từ đầu, cần thử nghiệm tính năng làm kín, đồng thời người dùng cần giữ lại chứng từ chi tiết các linh kiện đã thay thế để đối chiếu về sau.

6. Van cổng dạng nêm HONTO khi thay thế bọc ty, gioăng, đai ốc, người dùng có thể lựa chọn kích cỡ phù hợp và tự mình thay thế, hoặc đặt thêm linh kiện dự phòng khi đặt hàng. Không được phép mở nắp van, thay thế đai ốc hoặc bọc ty khi van trong trạng thái có áp suất. Sau khi đã thay thế miếng đệm bọc ty và đai ốc, cần tiến hành thử nghiệm áp suất của van công nghiệp, đủ tiêu chuẩn mới tiếp tục sử dụng.

7. Thay thế bọc ty van cổng dạng nêm

7.1. Khi trong van công nghiệp không có áp suất mới được thay bọc ty.

7.2. Dùng công cụ chuyên dụng nới lỏng chụp nén và nắp nén, chú ý không làm xước bề mặt ty van cổng dạng nêm.

7.3. Lấy bọc ty ra, thay bọc ty mới và đóng kín khoang bọc ty.

7.4. Vặn chặt đai ốc, nắp nén và chụp nén bọc ty.

7.5. Chuyển động tay vô lăng, nâng hạ ty van cổng dạng nêm, kiểm tra bọc ty có bị rò rỉ không, nếu có cần vặn chặt đai ốc.

8. Người dùng có thể tự tiến hành sửa chữa bề mặt làm kín, cần đảm bảo tính làm kín, áp suất đạt yêu cầu mới được sử dụng.

9. Các linh kiện trong van cổng dạng nêm HONTO nên được thay mới thay vì sửa chữa, khi thay mới cần lựa chọn linh kiện của nhà sản xuất, nếu thời gian không cho phép, người dùng cần dựa theo tiêu chuẩn linh kiện của nhà sản xuất, sau khi kiểm tra đủ tiêu chuẩn mới được thay thế. HONTO sẽ không chịu trách nhiệm đối với những linh kiện không do mình cung cấp.

10. Các linh kiện chịu áp của van công nghiệp nên được thay mới, nếu phát hiện các linh kiện này có thời gian sử dụng quá lâu và ảnh hưởng tới vấn đề an toàn, khi đó, cần thay mới van.

11. Không được phép hàn nối sửa chữa trên thân van cổng dạng nêm khi đang sử dụng.

12. Khi van công nghiệp đang vận hành, không được gõ vào van cổng dạng nêm, đè vật nặng lên van hoặc có người đứng cạnh van.

13. Khi nhiệt độ vỏ van tăng cao cần thiết lập kí hiệu cảnh báo, hoặc để van cách li khỏi nhân viên nhằm tránh bị bỏng.

14. Về vấn đề lắp đặt, sử dụng, bảo dưỡng và cất giữ các thiết bị điện, mời quý khách tham khảo “ HDSD thiết bị điện HONTO”.

LƯU Ý VAN CỔNG DẠNG NÊM

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về van cổng dạng nêm, mời quý khách hàng liên hệ với chúng tôi.
