Van chặn thép rèn nối ren và nối hàn lồng 1

Female threaded and socket welded globe valves


Application standards

  1. Design and manufacture conform to BS5352 MSS SP_118;
  2. Connection ends conform to:

  1)Socket welded ends conform to ANSI B16.11;JB/T1751

  2)Screw ends conform to ANSI B1.20.1;JB/T7306

  3)Butt-welded ends conform to ANSI B16.25;JB/T12224

  4)Flanged ends conform to ANSI B16.5;JB79

  1. Test and inspection conform to

    API 598;  GB/T113927;   JB/T9092

  1. Structure features:

    Bolted bonnet, outside screw and yoke

    Welded bonnet, outside screw and yoke

  1. Materials conform to ANSI/ASTM
  2. Main materials

A105;  LF2;  F5;  F11;  F22; 304(L);  316(L);  F347;  F321;  F51;  Monel;  20 Alloy.





Carbon steel temperature-pressure rate

CL150-285P.S.I @ 100ºF

CL300-740 P.S.I @ 100ºF

CL600-1480 P.S.I @ 100ºF

CL800-1975 P.S.I @ 100ºF

CL1500-3705 P.S.I @ 100ºF

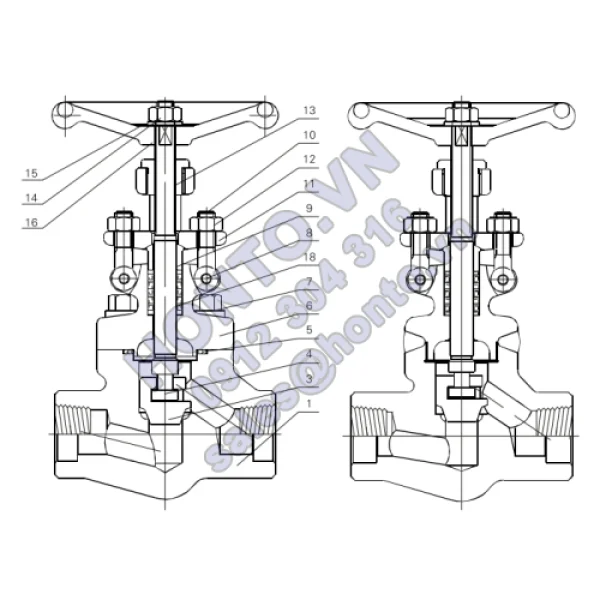

Main part material list

No

Part name

A105/F6a

A105/F6aHFS

LF2/304

F11/F6aHF

F304(L)/304(L)

F316(L)/316(L)

F51/F51

1

Body

A105

A105

LF2

F11

F304(L)

F316(L)

F51

3

Dics

F6a

F6a

F304

F6aHF

F304(L)

F316(L)

F51

4

Stem

410

410

304

410

304(L)

316(L)

F51

5

Gasket

304+

Flexible graphite

304+

Flexible graphite

304+

Flexible graphite

304+

Flexible graphite

304+

Flexible graphite

316+

Flexible graphite

316+

Flexible graphite

6

Bonnet

A105

A105

LF2

F11

F304(L)

F316(L)

F51

7

Bolt

B7

B7

L7

B16

B8(M)

B8(M)

B8M

8

P in

410

410

410

410

304

304

304

9

Gland

410

410

304

410

304

316

F51

10

Gland eyebolt

B7

B7

L7

B16

B8(M)

B8(M)

B8M

11

Gland flange

A105

A105

LF2

F11

F304

F304

F304

12

Hex nut

2H

2H

2H

2H

8(M)

8(M)

8M

13

Stem nut

410

410

410

410

410

410

410

14

Locking nut

35

35

35

35

35

35

35

15

Nameplate

AL

AL

AL

AL

AL

AL

AL

16

Hand wheel

A197

A197

A197

A197

A197

A197

A197

18

Packing

Graphite

Graphite

Graphite

Graphite

Graphite

Graphite

Graphite

LƯU Ý VAN CHẶN THÉP RÈN NỐI REN VÀ NỐI HÀN LỒNG 1:

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Van chặn thép rèn nối ren và nối hàn lồng 1, mời quý khách hàng liên hệ với chúng tôi.
