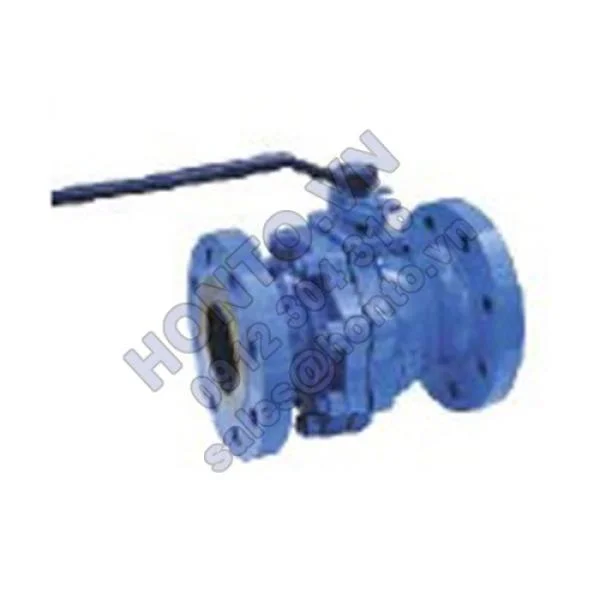

ANSI Ball Valve/Van bi tiêu chuẩn Mỹ

Main parts and materials/

Chất liệu các linh kiện chính Van bi tiêu chuẩn Mỹ



Parts Name/

Tên bộ phận



Material/

Chất liệu Van bi tiêu chuẩn Mỹ

Body/Thân van

Cast Iron ASTM A126L.B/ Gang ASTM A126L.B

Stem/ Ty van

Stainless steel 2Cr13, 304/ Inox 2Cr13, 304

Ball/ Thân bi

Stainless steel 2Cr13,304/ Inox 2Cr13,304

Seat/ Đế van

PTFE,RPTFE

Standards/

Tiêu chuẩn Van bi tiêu chuẩn Mỹ


Design and Manufacture/

Tiêu chuẩn thiết kế chế tạo

Face to Face/

Tiêu chuẩn chiều dài kết cấu

Flange End/

Tiêu chuẩn mặt bích

Test/

Tiêu chuẩn kiểm tra

MSS SP-72

ANSI B16.10

ANSI B16.1

API598

Test/

Kiểm tra Van bi tiêu chuẩn Mỹ



Nominal Pressure/

Áp suất định mức

Shell Test/

Kiểm tra cường độ

Seal Test/

Kiêm tra làm kín

125

350

200

Dimensions/

Kích cỡ Van bi tiêu chuẩn Mỹ

DN

50

65

80

100

125

150

200

250

L

178

190

203

229

254

267

292

330

H

144

163

187

205









D

152

178

190

229

254

279

343

406

D1

120.65

139.7

152.5

190.5

219.5

241.5

298.45

361.95

LƯU Ý VAN BI TIÊU CHUẨN MỸ:

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Van bi tiêu chuẩn Mỹ và các loại van công nghiệp mời quý khách hàng liên hệ với chúng tôi.
