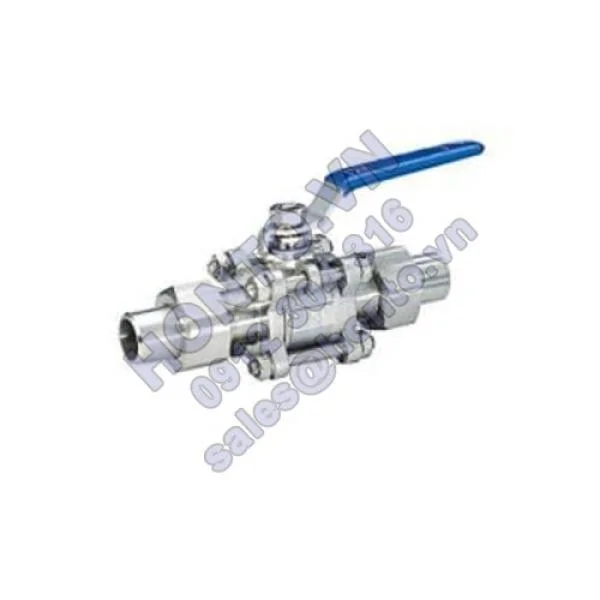

3PC Ball Valve with Clamped Butt Welded End Ball Valve

Van bi inox 3PC nối hàn/ van bi 3 thân hàn đối đầu / van bi 3 mảnh hàn nối



Features:

3PC Body

Full Bore

Size: 3/8-3"

Working Pressure: 4.0Mpa

Working Temperature : <150°C (PPL<300°C)

Clamp butt-Welding End

Optional Locked device Handle

Đặc Điểm của Van bi inox 3PC nối hàn:

Thân 3PC

Đường kính trong của Van bi inox 3PC nối hàn: mở hoàn toàn

Kích thước của Van bi inox 3PC nối hàn: 3/8-3”

Áp suất vận hành của Van bi inox 3PC nối hàn: 4.0Mpa

Nhiệt độ vận hành của Van bi inox 3PC nối hàn: : <150°C (PPL<300°C)

Hàn giáp mối, hàn đối đầu

Có thêm lựa chọn khóa tay van



Main Dimensions/Kích thước chính của Van bi inox 3PC nối hàn/ van bi 3 thân hàn đối đầu/ van bi 3 mảnh hàn nối

NPS DN d D L LI H W
3/8" 10 10 17 68 268 50 95
1/2" 15 14 22 73 273 60 110
3/4" 20 19 27 85 285 63 110
1” 25 25 34 91 291 80 140
1 ¼’’ 32 32 42 112.5 312.5 86 140
1 ½’’ 40 38 48 120 320 94 155
2 50 50 60 147 347 104 180
2 ½’’ 65 65 76 168 368 140 220
3" 80 80 89 204 404 152 260



Material list/Vật liệu cấu thành của của Van bi inox 3PC nối hàn/ van bi 3 thân hàn đối đầu/ van bi 3 mảnh hàn nối

Part Name/Bộ phận của Van bi inox 3PC nối hàn

Material/Vật liệu

Cap/Nắp van bi inox 3PC nối hàn CF8M CF8
Body/Thân van bi inox 3 thân CF8M CF8
Ball/Bi van bi 3 mảnh hàn đối đầu Inox 316 Inox 304
Seat/Đế van bi 3 PC hàn nối RPTFE PTFE
Bolt/Bu-lông van bi inox A2-70
Gasket/Goăng van bi inox 3PC 301
Nut/Đai ốc van bi 3 PC nối hàn A2-70
Packing/bọc van bi inox PTFE
Stem/Ty van bi inox 3 thân hàn nối SS316 SS304
Packing Gland/Chụp đè gioăng van Inox 316 Inox 304
Handle/Tay cầm van bi inox 3PC  SS304 SS301
Spring washer/Vòng đệm đàn hồi của Van bi inox 3PC nối hàn Inox 301
Stem nut/Đai ốc ty van bi inox 3PC A2-70
Butt Welded end/van bi hàn đối đầu Inox 316 Inox 304
Gasket/Goăng van bi 3 thân nối hàn PTFE
Clamp nut/Đai ốc kẹp van bi inox của Van bi inox 3PC nối hàn Inox 304 SS301
