Phụ kiện đường ống inox vi sinh nối hàn BPE (P1)

0 đánh giá

Còn hàng

Liên hệ

Dòng sản phẩm: Phụ kiện đường ống inox vi sinh
Số lượng sản phẩm trong kho: 100

Thêm giỏ hàng

Mua ngay

Bạn có thích sản phẩm này không? Thêm vào mục yêu thích ngay bây giờ và theo dõi sản phẩm.

BPE Sanitary Welded Pipe –fittings/Phụ kiện đường ống inox vi sinh nối hàn BPE

Cut-inox-vi-sinh-noi-han-BPE-90°-281x229_0

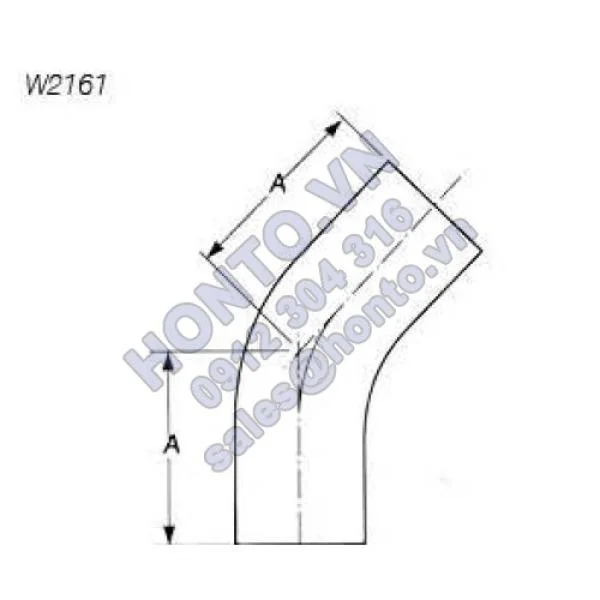

Cut-inox-vi-sinh-noi-han-BPE-45°-294x241_0

Table DT-6 of final tolerances and process conponents for electropolished fittings

Dung sai độ dày cho phép phụ kiện đường ống inox vi sinh BPE

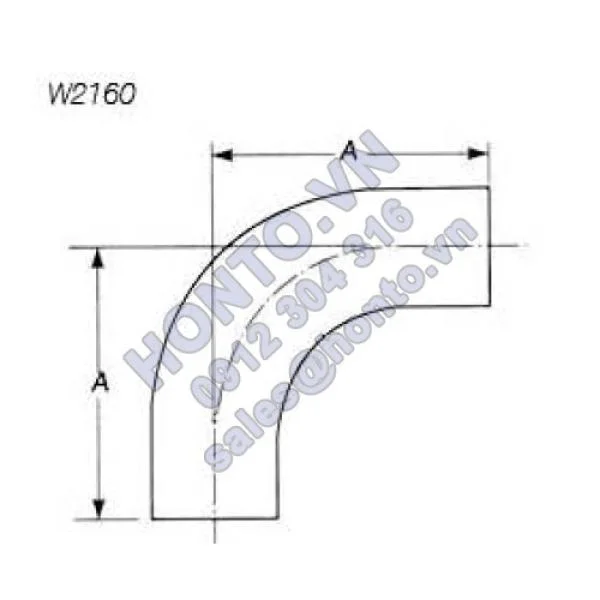

BPE Welded Elbow (90°)

Cút inox vi sinh nối hàn BPE (90°)

BPE Welded Elbow (90°)

Cút inox vi sinh nối hàn BPE (90°)

Nominal		Wall thickness
Size in.		In.		mm
¼”	+0.003/-0.006		+0.008/-0.015
3/8”	+0.003/-0.006		+0.008/-0.015
½”	+0.005/-0.010		+0.013/-0.025
¾”	+0.005/-0.010		+0.013/-0.025
1”	+0.005/-0.010		+0.013/-0.025
1 ½”	+0.005/-0.010		+0.013/-0.025
2”	+0.005/-0.010		+0.013/-0.025
2 ½”	+0.005/-0.010		+0.013/-0.025
3”	+0.005/-0.010		+0.013/-0.025
4”	+0.008/-0.011		+0.020/-0.030
6”	+0.015/-0.017		+0.038/-0.043

Nominal	A
Size in.	In.	mm
¼”	2.000		50.8
3/8”	2.000		50.8
½”	2250		57.2
¾”	2.250		57.2
1”	2.250		57.2
1 ½”	2.500		63.5
2”	3.000		76.2
2 ½”	3.375		85.7
3”	3.625		92.1
4”	4.500		114.3
6”	6.250		158.8

Nominal	A
Size in.	In.	mm
¼”	2.625	66.7
3/8”	2.625	66.7
½”	3.000	76.2
¾”	3.000	76.2
1”	3.000	76.2
1 ½”	3.750	95.3
2”	4.750	120.7
2 ½”	5.500	139.7
3”	6.250	158.8
4”	8.000	203.2
6”	11.250	292.1

Cut-inox-vi-sinh-noi-han-BPE-180°-229x181_0

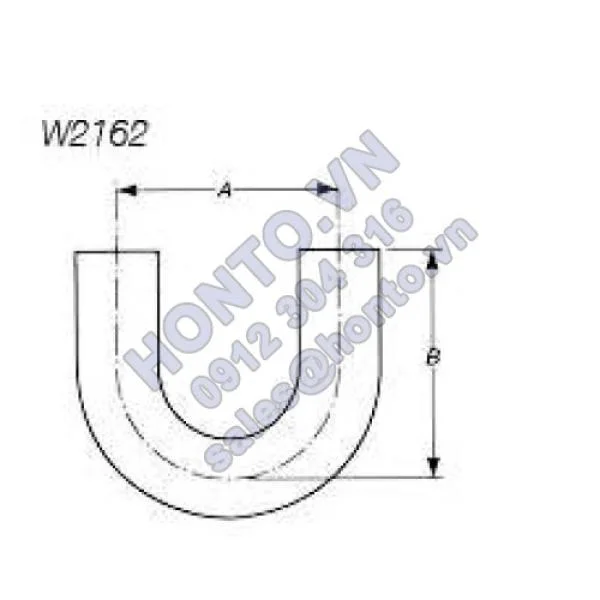

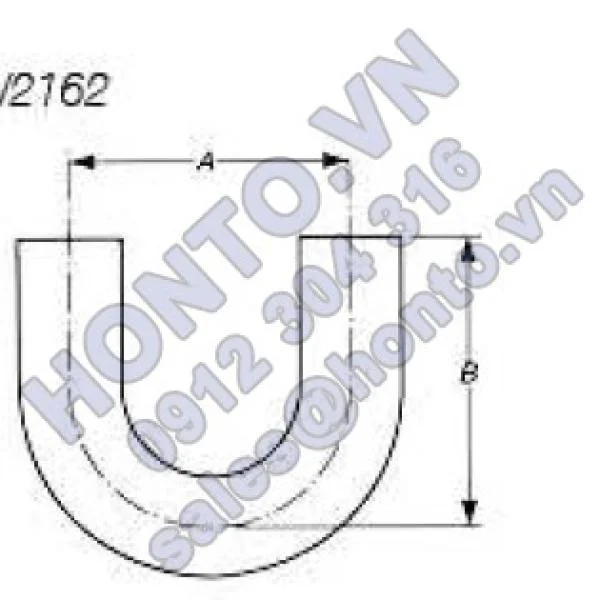

BPE Welded Elbow (180°)

Cút inox vi sinh nối hàn BPE (180°)

Chu-thap-inox-vi-sinh-noi-han-BPE-206x196_0

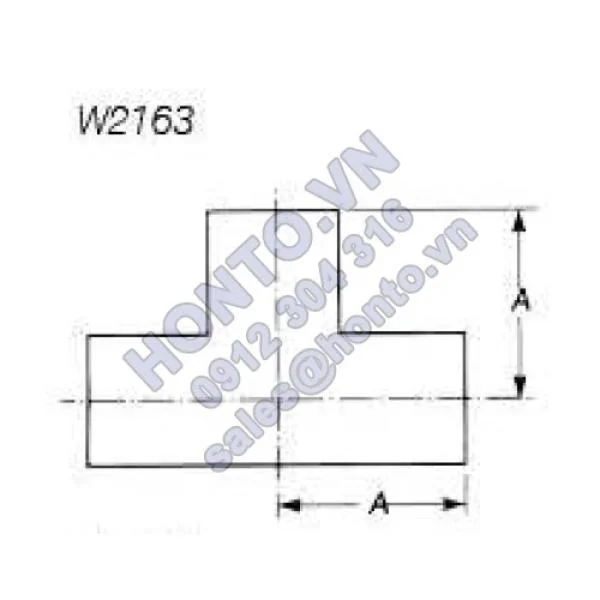

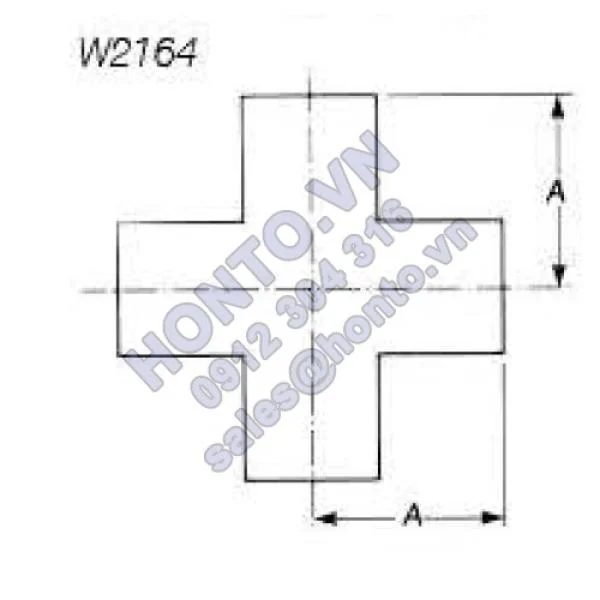

BPE Welded Tee & Cross

Tê và chữ thập inox vi sinh nối hàn BPE

Nominal Size in.	A		B
Nominal Size in.	In.	mm	In.	mm
¼”	4.500	114.3	2.625	66.7
3/8”	4.500	114.3	2.625	66.7
½”	4.500	114.3	3.000	76.2
¾”	4.500	114.3	3.000	76.2
1”	3.000	76.2	3.000	76.2
1 ½”	4.500	114.3	4.500	114.3
2”	6.000	152.4	5.000	127.0
2 ½”	7.500	190.5	5.750	146.1
3”	9.000	228.6	6.500	165.1
4”	12.000	304.8	8.500	215.9
6”	18.000	457.2	11.500	292.1

Nominal	A
Size in.	In.	mm
¼	1.750	44.5
3/8	1.750	44.5
½	1.875	47.6
¾	2.000	50.8
1	2.125	54.0
1 ½	2.375	60.3
2	2.875	73.0
2 ½	3.125	79.4
3	3.375	85.7
4	4.125	104.8
6	5.625	142.9

LƯU Ý PHỤ KIỆN ĐƯỜNG ỐNG INOX VI SINH NỐI HÀN BPE (P1):

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Phụ kiện đường ống inox vi sinh nối hàn BPE (P1), mời quý khách hàng liên hệ với chúng tôi.
