Sanitary Pipe Line Accessories
Phụ kiện đường ống inox vi sinh HONTO (15)
| Dimension/Kích thước (mm) |
| |||
Size/Cỡ | L1 | D | R |

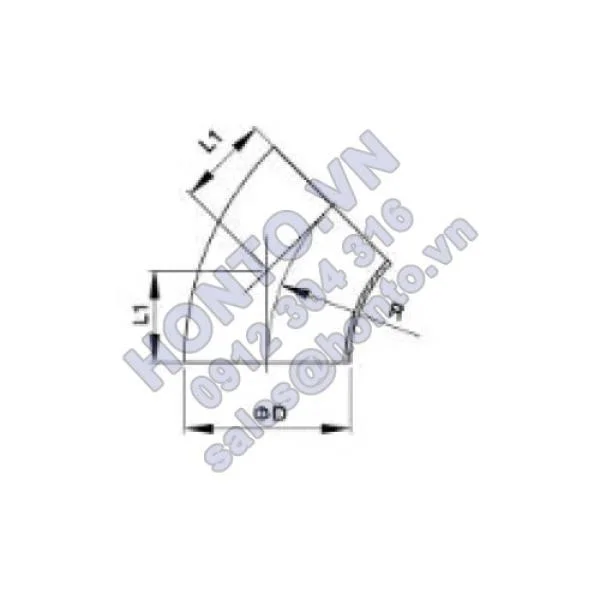

| 45° Welded Elbow DIN No 42-77 Cút 45° inox vi sinh DIN nối hàn |
DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 | 10.7 14.5 16.5 20.7 22.8 24.8 29.0 33.2 37.3 41.5 77.5 93.2 | 12 18 22 28 34 40 52 70 85 104 129 154 | 26 35 40 50 55 60 70 80 90 100 187 225 |
|
|
Size/Cỡ | L1 | D | R |

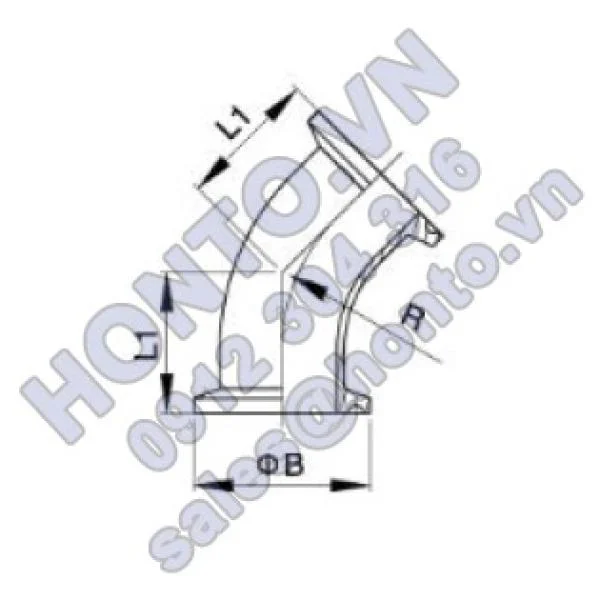

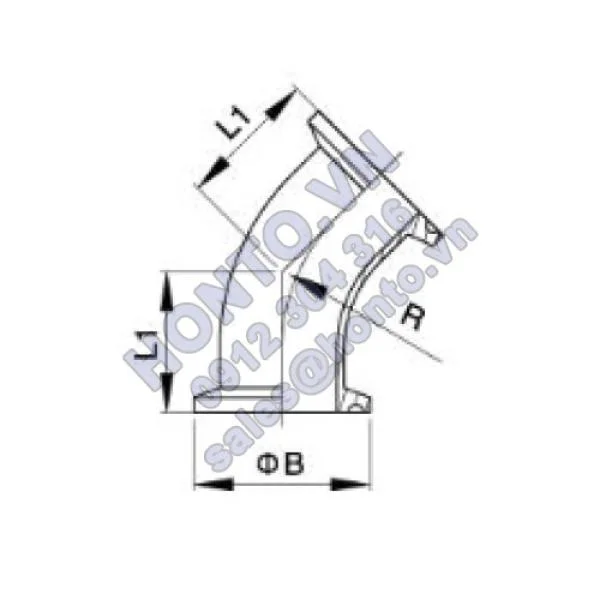

| 45° Clamped Elbow DIN No.42-78 Cút 45° inox vi sinh DIN nối clamp |
DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 | 34.5 42.2 44.3 46.3 50.5 61.2 65.3 69.5 | 34 50.5 50.5 50.5 64 91 106 119 | 40 50 55 60 70 80 90 100 |
|  |
Size/Cỡ | L1 | D | R |

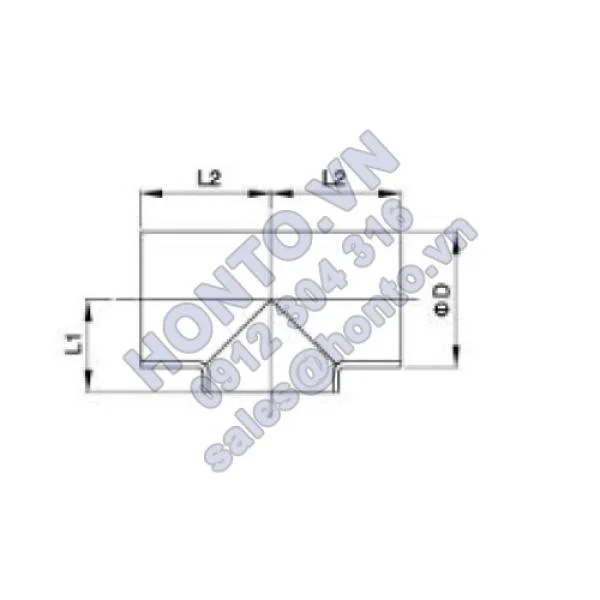

| Short Welded Tee DIN No.42-79 Tê inox vi sinh DIN nối hàn loại ngắn |
DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 | 7.5 10.5 12.5 16 19.5 22.5 30 39.5 47.5 58 70.5 83 | 26 35 40 50 55 60 70 80 90 100 187 225 | 12 18 22 28 34 40 52 70 85 104 129 154 |
|  |
LƯU Ý PHỤ KIỆN ĐƯỜNG ỐNG INOX VI SINH HONTO (15):
Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Phụ kiện đường ống inox vi sinh HONTO (15), mời quý khách hàng liên hệ với chúng tôi.
