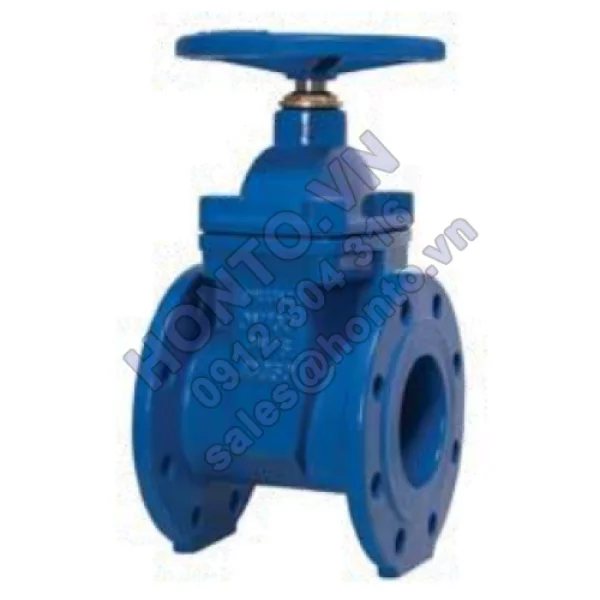

F4 resilient gate valve PN10-PN16
Technical Data
- Size; DN40-DN1000
- Design standard: EN1171, DIN 3352, EN1704-1
- Face to face: EN558-1 Series14, DIN3202 F4
- Flange connection: EN1092-2, ISO7005-2
- Shell test pressure: 24bar
- Seat test pressure: 17.6bar
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||

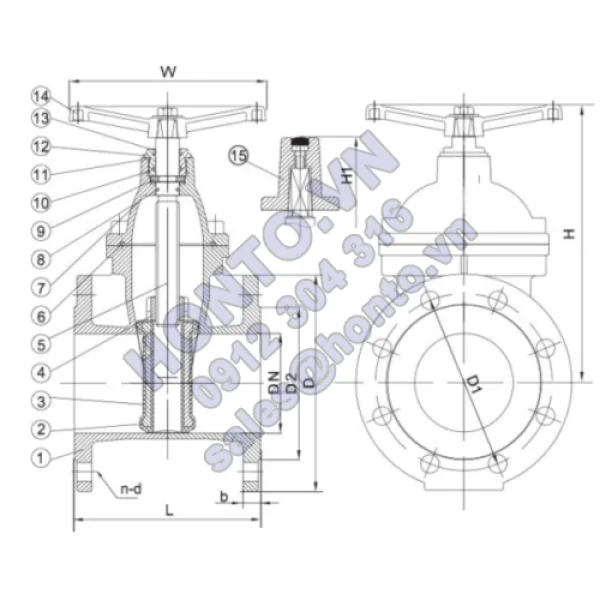

Connecting dimensions
|
Size |
L |
D |
b |
EN 1092-2 PN10 |
EN 1092-2 PN16 |
H |
H1 |
W |
||||
|
D1 |
D2 |
n-d |
D1 |
D2 |
n-d |
|||||||
|
DN40 |
140 |
150 |
19 |
110 |
84 |
4-19 |
110 |
84 |
4-19 |
180 |
225 |
160 |
|
DN50 |
150 |
165 |
19 |
125 |
99 |
4-19 |
125 |
99 |
4-19 |
195 |
240 |
160 |
|
DN65 |
170 |
185 |
19 |
145 |
118 |
4-19 |
145 |
118 |
4-19 |
225 |
265 |
200 |
|
DN80 |
180 |
200 |
19 |
160 |
132 |
8-19 |
160 |
132 |
8-19 |
255 |
295 |
200 |
|
DN100 |
190 |
220 |
19 |
180 |
156 |
8-19 |
180 |
156 |
8-19 |
285 |
325 |
200 |
|
DN125 |
200 |
250 |
19 |
210 |
184 |
8-19 |
210 |
184 |
8-19 |
345 |
380 |
250 |
|
DN150 |
210 |
285 |
19 |
240 |
211 |
8-23 |
240 |
211 |
8-23 |
385 |
420 |
250 |
|
DN200 |
230 |
340 |
20 |
295 |
266 |
8-23 |
295 |
266 |
12-23 |
465 |
500 |
320 |
|
DN250 |
250 |
400 |
22 |
350 |
319 |
12-23 |
355 |
319 |
12-28 |
565 |
590 |
370 |
|
DN300 |
270 |
455 |
24.5 |
400 |
370 |
12-23 |
410 |
370 |
12-28 |
645 |
670 |
370 |
LƯU Ý:
Số liệu, hình ảnh về Van cổng van cửa ty chìm F4 PN10-PN16 chỉ mang tính chất tham khảo, catalogue này có thể đã thay đổi mà không kịp thông báo trước tới Quý khách hàng. CẨN THẬN XÁC NHẬN LẠI KHI MUA HÀNG!
