Van bướm gioăng mềm nối wafer áp PN10-PN16

  • Dòng sản phẩm: Van inox công nghiệp, Van bướm inox
  • Số lượng sản phẩm trong kho: 100
Liên hệ

Product introduction

Detailed

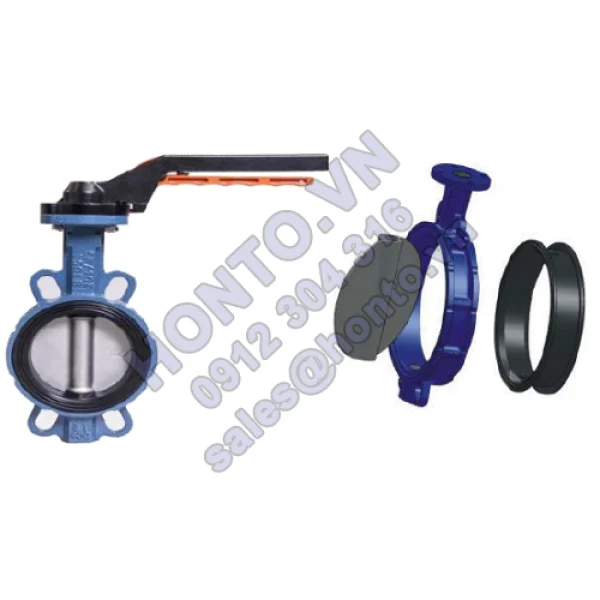

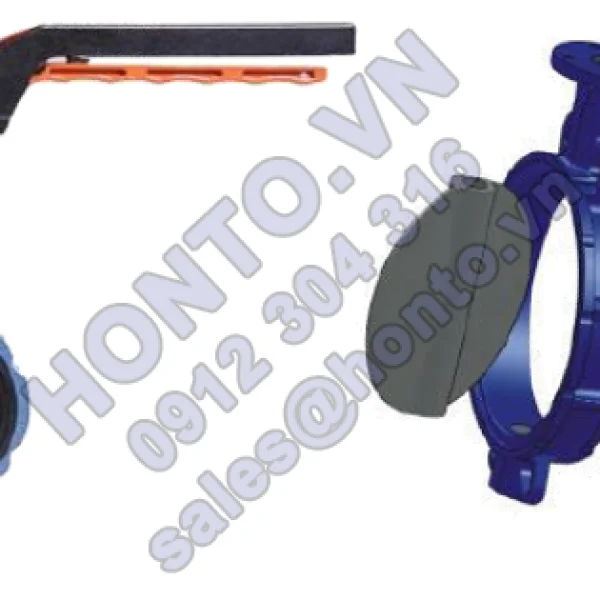

Soft seated wafer type butterfly valve PN10-PN16

Technical Data

  • Size; DN40-DN1200
  • Design standard: BS5155, API609, EN593
  • Mounting pad: ISO5211
  • Face to face:API609, EN558-1-20
  • Flange connection: DIN2501 PN10&PN16, ASME B16.1 125LB and 150LB and so on.

Parts Material Table

No.

Part name

Parts materials

1

Body

Cast iron/ductile iron/carbon steel

2

Seat

EPDM/NBR

3

Disc

DI/CF8/CF8M

4

Stem

SS410/SS304/SS316

5

Bushing

PTFE/bronze

6

O-ring

EPDM/NBR/VITON

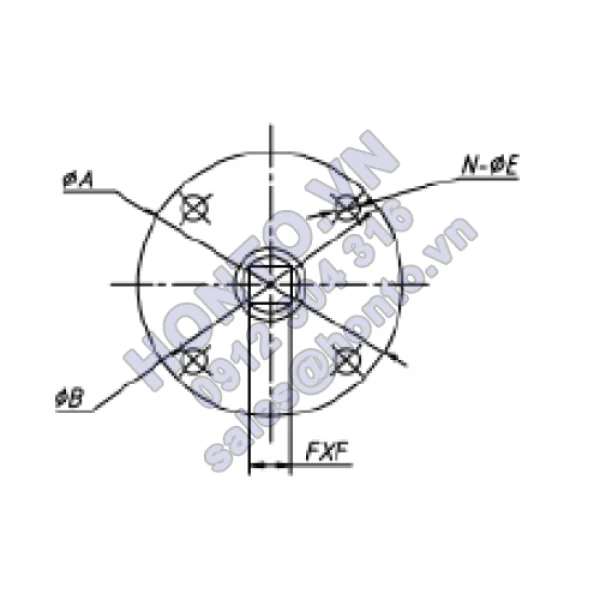

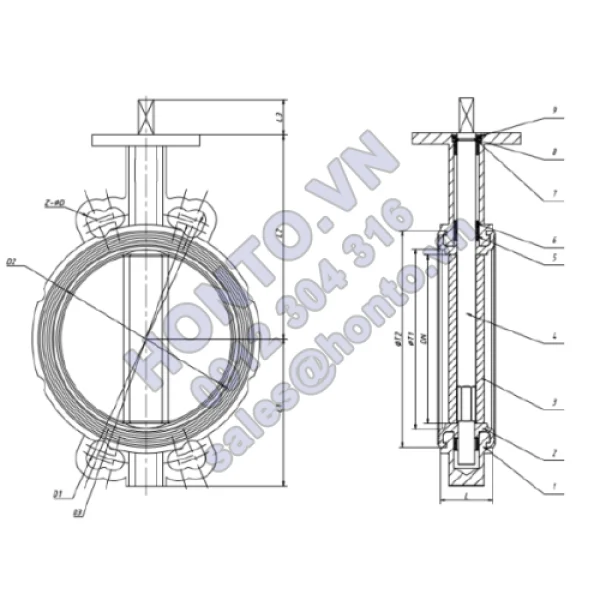

Connecting dimensions

Size

L

L1

L2

L3

D1

D3

D2

ΦA

ΦB

F*F

Z-ΦD

N-ΦE

ΦT1

ΦT1

DN40

33

66

131.5

22

125

105

52.2

90(70)

70(50)

9

4-16

4-10

56.5

82

DN50

43

86

140

22

145

130

63.9

90(70)

70(50)

9

4-16

4-10

68.5

105

DN65

46

94

154

22

160

145

78.5

90(70)

70(50)

9

8-16

4-10

82.5

119

DN80

46

110

173

25

190

165

104

90

70

11

8-16

4-10

107

145

DN100

52

128

189

30

220

200

123.3

90

70

14

8-16

4-10

127

172

DN125

56

140.5

199

30

250

230

155.4

90

70

14

8-20

4-10

159

204

DN150

56

170

236

35

295

280

202.3

125

102

17

12-20

4-12

208

250

DN200

60

205

277

24

255

345

250.3

125

102

22

12-24

4-12

254

305

3DN250

68

238.5

317

24

410

390

301.3

150

125

22

12-24

4-14

307

355

DN300

78

265

360

29

470

435

333.3

150

125

27

16-24

4-14

337

402

DN350

78

302

390

29

525

495

394

175

140

27

16-27

4-18

395.7

470

DN400

102

330

412

29

585

555

440.5

210

165

27

20-27

4-22

446.8

515

DN450

114

366

470

38

650

605

491.2

210

165

36

20-30

4-22

498.5

565

DN500

127

438

533

38

770

715

591.7

210

165

36

20-33

4-22

598.6

670

DN700

165

500

601.5

60

840

810

695

300

254

46

24-39

8-18

697

775

DN800

190

560

660.5

60

950

920

795

300

254

46

24-45

8-18

797

875

LƯU Ý:

Số liệu, hình ảnh về Van bướm gioăng mềm nối wafer áp PN10-PN16 chỉ mang tính chất tham khảo, catalogue này có thể đã thay đổi mà không kịp thông báo trước tới Quý khách hàng. CẨN THẬN XÁC NHẬN LẠI KHI MUA HÀNG!
