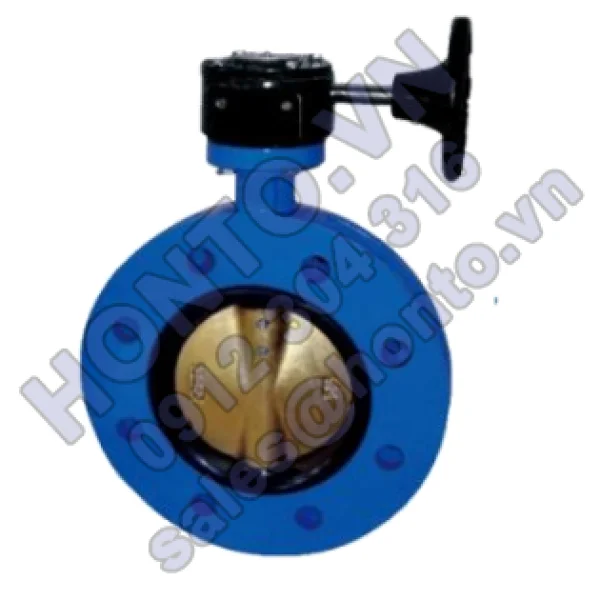

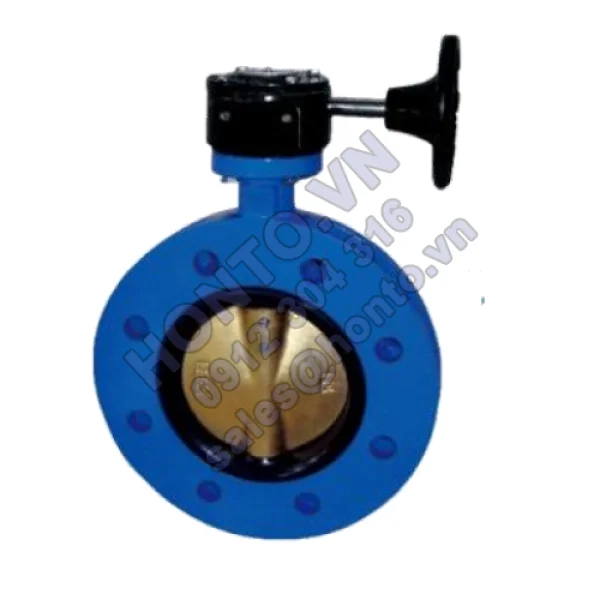

Van bướm chữ U nối bích PN10-PN16

  • Dòng sản phẩm: Van inox công nghiệp, Van bướm inox
  • Số lượng sản phẩm trong kho: 100
Liên hệ

Product introduction

Detailed

Technical Data

  • Size; DN40-DN1200
  • Design standard: BS5155, API609, EN593
  • Mounting pad: ISO5211
  • Face to face:API609, EN558-1-20
  • Flange connection: DIN2501 PN10&PN16, ASME B16.1 125LB and 150LB and so on.
  • Test standard: API598

Parts Material Table

No.

Part name

Parts materials

1

Body

CI/DI/WCB/SS

2

Seat

EPDM/NBR

3

Disc

DI/CF8/CF8M

4

Stem

SS416

5

Stem

SS410/SS304/SS316







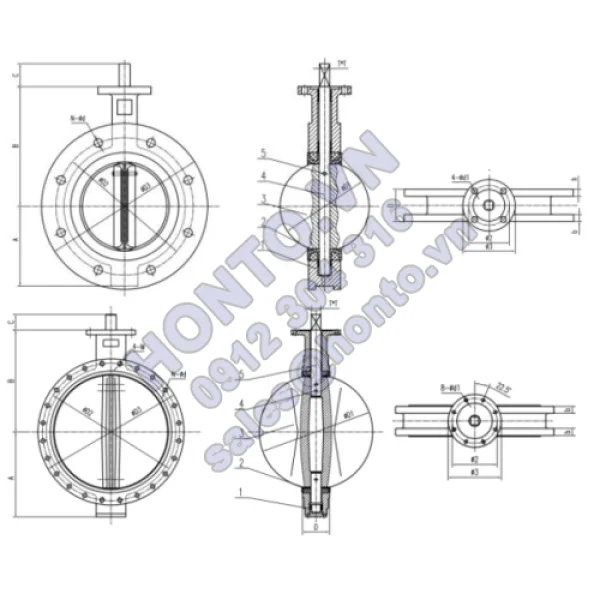

Connecting dimensions

Size

A

B

C

D

ΦD1

ΦD2

ΦD3

ISO5211

Φ3

Φ2

N-Φd

T*T

4-Φd1

DN50

80

161

29

43

52.6

125

165

F05

65

50

4-19

9*9

7

DN65

89

175

29

46

61.3

145

185

F05

65

50

4-19

9*9

7

DN80

95

181

29

46

78.8

160

200

F05

65

50

8-19

9*9

7

DN100

114

200

29

52

104

180

220

F07

90

70

8-19

11*11

10

DN125

127

213

29

56

123.3

210

250

F07

90

70

8-19

14*14

10

DN150

139

226

41

56

155.7

240

285

F07

90

70

8-22

14*14

10

DN200

175

260

41

60

202.4

295

340

F10

125

102

8-22

17*17

12

DN250

203

292

41

68

250.4

355

405

F10

125

102

12-22

22*22

12

DN300

242

337

41

78

301.5

410

460

F10

125

102

12-22

22*22

12

DN350

267

368

51

78

333.3

470

520

F10

125

102

16-22

22*22

12

DN400

309

400

51

102

389.6

525

580

F14

175

140

16-26

27*27

18

DN450

328

422

57

114

440.5

585

640

F14

175

140

20-26

27*27

18

DN500

361

480

66

127

491.6

650

715

F14

175

140

20-26

36*36

18

DN600

459

562

66

154

592.6

770

840

F25

210

165

20-30

36*36

22

DN700

520

624

66

165

695

840

910

F25

300

254

20-30

45*45

24

DN800

591

672

66

190

794.7

950

1025

F25

300

254

20-33

45*45

24

DN900

656

720

118

203

864.7

1050

1125

F25

300

254

24-33

53*53

28

DN1000

721

800

142

216

965

1170

1255

F25

300

254

24-36

53*53

28

DN1200

864

941

150

256

1160.6

1390

1485

F30

350

298

28-39

53*53

32
