Van bi trục quay thép rèn nối bích API

  • Dòng sản phẩm: Van inox công nghiệp, Van bi
  • Số lượng sản phẩm trong kho: 100
Liên hệ

Product introduction

Detailed

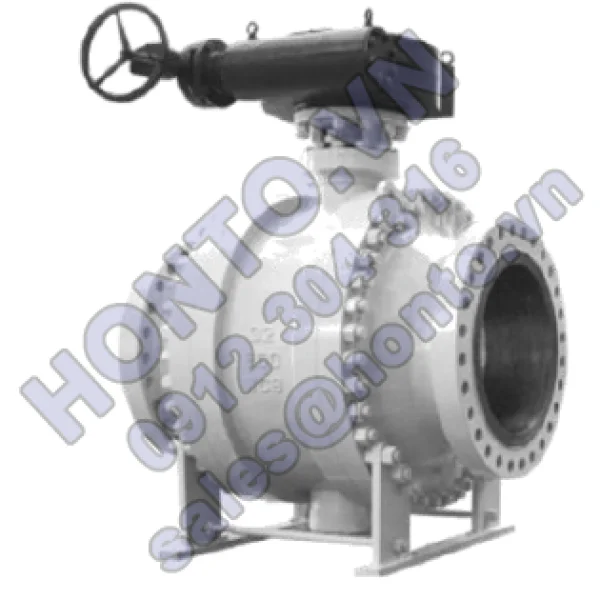

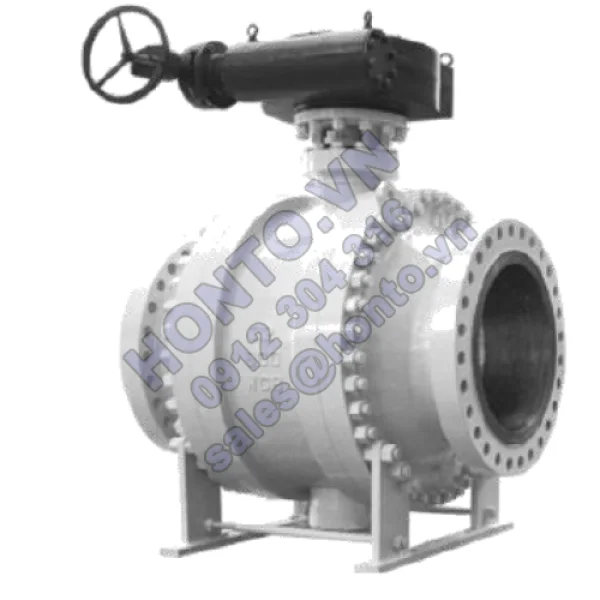

Api ferged steel trunnion- mounted ball vavle

Technical Data

  • Size: 2”-28”
  • Design standard: API 6D, ASME B16.34
  • Face to face: ANSI B16.10
  • Flange connection: ASME B16.5
  • Welding connection: ASME B16.47
  • Test: API 598
  • Pressure-Temp.: ANSI B16.34

Parts Material Table

Part name

Parts materials

Body

WCB(A105)/ CF8/CF3/CF8M/CF3M

Ball

A105/F304/F304L/F316/F316L

Stem

A182-F6a/A182-304/F316

Seat

PTFE/NYLON/PTFE

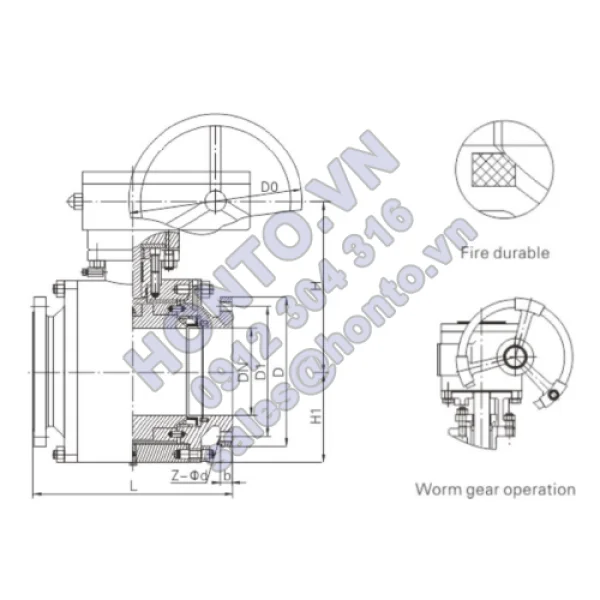

Connecting dimensions(150LB)

in

L

D0

D

D1

b

Z-φd

H

H1

WT(KG)

2"

178

-

150

120.7

18

4-19

160

85

28

2.5"

191

-

180

139.7

21

4-19

170

95

32

3"

203

-

190

152.4

23

4-19

200

110

44

4"

229

-

230

190.5

23

8-19

210

120

86

5"

356

-

255

215.9

23

8-22

350

215

133

6"

394

-

280

241.3

24

8-22

530

190

203

8"

457

600

345

298.5

27

8-22

575

230

273

10"

533

600

405

362

30

12-25

585

260

450

12"

610

600

485

431.8

31

12-29

730

300

583

14"

686

800

535

476.3

34

12-29

860

350

750

16"

762

800

595

539.8

35

16-27

935

395

1190

18"

864

800

635

578

38.5

16-32

975

440

2100

20"

914

800

700

635

42

20-32

1060

485

3100

24"

1067

800

815

749.3

46.5

20-35

1170

591

3980

28"

1245

800

836.6

795.2

51

40-35

1270

686

4800

 Connecting dimensions(300LB)

in

L

D0

D

D1

b

Z-φd

H

H1

WT(KG)

2"

216

-

165

127

21

4-19

160

85

30

2.5"

241

-

190

149.2

24

8-22

170

95

40

3"

283

-

210

168.3

27

8-22

200

110

52

4"

305

-

255

200

30.5

8-22

210

120

97

5"

381

-

280

235

34

8-22

350

215

135

6"

403

-

320

267

35

12-22

530

190

204

8"

502

600

380

330.5

40

12-25

575

230

322

10"

568

600

445

387.4

46.5

16-29

585

260

535

12"

648

600

520

450

50

16-32

730

300

775

14"

762

800

585

514.4

53

20-32

860

350

1210

16"

838

800

650

571.5

56

20-35

935

395

2300

18"

914

800

710

628.6

59

24-35

975

440

3400

20"

991

800

775

685.8

62

24-35

1060

485

4208

24"

1143

800

905

812.8

68.5

2442

1170

591

5080

28"

1346

800

920

857

89

36-35

1270

686

5750

 Connecting dimensions(600LB)

in

L

D0

D

D1

b

Z-φd

H

H1

WT(KG)

2"

368

-

165

127

26

8-19

160

85

30

2.5"

419

-

190

149.5

29

8-22

170

95

40

3"

381

-

210

168

32

8-22

200

110

52

4"

457

-

275

216

39

8-25

210

120

97

5"

508

-

330

266.5

45

8-29

350

215

135

6"

600

-

355

292

48

12-29

530

190

204

8"

737

600

420

349

56

12-32

575

230

322

10"

838

600

510

432

64

16-35

585

260

535

12"

965

600

560

489

67

20-35

730

300

775

14"

1029

800

605

527

70

20-38

860

350

1210

16"

1130

800

685

603

76

20-41

935

395

2300

18"

1219

800

745

654

83

20-45

975

440

3400

20"

1321

800

815

724

89

24-45

1060

485

4208

24"

1549

800

940

838

102

24-51

1170

591

5080

 Connecting dimensions(900LB)

in

L

D0

D

D1

b

Z-φd

H

H1

WT(KG)

2"

368

-

215

123.8

26

8-25

160

85

32

2.5"

419

-

245

165.1

28

8-29

170

95

50

3"

381

-

240

190.5

39

8-22

200

110

64

4"

457

-

290

235

45

8-29

210

120

122

5"

508

-

350

279.4

51

8-32

350

215

153

6"

600

-

380

317.5

56

12-29

530

190

267

8"

737

600

470

393.7

64

12-35

575

230

521

10"

838

600

545

470

70

16-35

585

260

773

12"

965

600

610

533.4

80

20-35

730

300

1072

14"

1029

800

640

559

86

20-38

860

350

1880

16"

1130

800

705

616

89

20-41

935

395

2650

18"

1219

800

785

685.8

102

20-48

975

440

3677

20"

1321

800

855

749.3

108

20-54

1060

485

4500

24"

1549

800

1040

902

140

20-64

1170

591

5305
